उत्पाद विवरण
उत्पत्ति के प्लेस: ग्वांगडोंग, चीन
ब्रांड नाम: LINK-PP
प्रमाणन: UL,ROHS,Reach,ISO
मॉडल संख्या: JKM-0009NL (LPJ0011BBNL)
भुगतान और शिपिंग शर्तें
न्यूनतम आदेश मात्रा: निशल्क नमूने
मूल्य: $0.09-$1.85
पैकेजिंग विवरण: 50pcs / ट्रे, 1200pcs / गत्ते का डिब्बा
प्रसव के समय: लगभग 2 सप्ताह
भुगतान शर्तें: टीटी, नेट 30/60/90 दिन Day
आपूर्ति की क्षमता: 6000000 पीसी / महीना
श्रृंखला: |
RJ45 कनेक्टर 10/100 बेस-टी एकीकृत चुंबक के साथ |
निविष्ट वस्तु का नुकसान:: |
-1.0dB MAX @1-65MHz |
टर्न रेश्यो आरएक्स: |
1 सीटी: 1 सीटी |
अनुपात TX बदल जाता है: |
1 सीटी: 1 सीटी |
हिपोट: |
1500Vrms @ 60Hz 1 मिनट |
परिचालन तापमान: |
0 डिग्री सेल्सियस से + 70 डिग्री सेल्सियस |
श्रृंखला: |
RJ45 कनेक्टर 10/100 बेस-टी एकीकृत चुंबक के साथ |
निविष्ट वस्तु का नुकसान:: |
-1.0dB MAX @1-65MHz |
टर्न रेश्यो आरएक्स: |
1 सीटी: 1 सीटी |
अनुपात TX बदल जाता है: |
1 सीटी: 1 सीटी |
हिपोट: |
1500Vrms @ 60Hz 1 मिनट |
परिचालन तापमान: |
0 डिग्री सेल्सियस से + 70 डिग्री सेल्सियस |

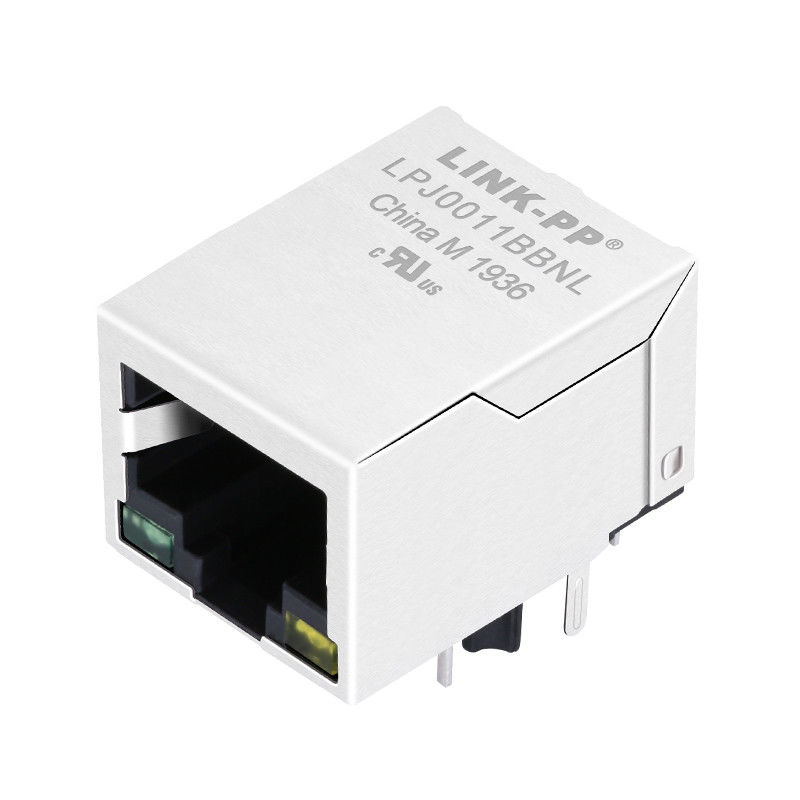

JKM-0009NL LPJ0011BBNL 10/100 बेस-टी इंटीग्रेटेड मैग्नेटिक्स के साथ सिंगल पोर्ट RJ45 मॉड्यूलर जैक
1X1 टैब-डाउन RJ45 LPJ0011ABNL 10/100Mbps फास्ट ईथरनेट
ट्रांसफॉर्मर RJ45 8P8C पिन इंटीग्रेटेड मैग्नेटिक्स कनेक्टर
क्रॉस इक्विवेलेंट JKM-0009NL पिन से पिन रिप्लेसमेंट लागत प्रभावी
औद्योगिक-रेटेड अनुप्रयोगों के लिए डिज़ाइन किया गया, IEEE802.3 विनिर्देशों को पूरा करता है
8mA DC बायस करंट के साथ 350μH न्यूनतम OCL
तापमान 0℃ से 70℃ तक होता है
| LINK-PP पार्ट नंबर | LPJ0011BBNL |
| पल्स पार्ट नंबर | JKM-0009NL |
| ऑटोमोटिव (Y/N) | नहीं |
| डेटा दर | 100BASE-TX |
| पोर्ट्स की संख्या | 1x1 |
| टैब दिशा | नीचे |
| एलईडी रंग (L/R) |
हरा/पीला |
| माउंटिंग | THT |
| PoE | कोई नहीं |
| कनेक्शन शैली | साइड एंट्री |
| शील्डिंग | शील्डेड |
| लंबाई |
21.34मिमी
|
| चौड़ाई | 16मिमी |
| ऊंचाई | 13.59मिमी |
शील्ड सामग्री: पीतल
शील्ड फिनिश: 20-40m इंच निकल ओवर 10-20 mils पीतल
संपर्क सामग्री: फॉस्फर कांस्य
संपर्क प्लेटिंग क्षेत्र: निकल अंडरप्लेटिंग और चयनात्मक गोल्ड प्लेटिंग 15µ इंच
संपर्क सोल्डर क्षेत्र: टिन मैट फिनिश
आवास सामग्री: थर्मोप्लास्टिक
आवास विशिष्टता: UL 94 V-0
MSL रेटिंग: 1
1. मेटिंग फोर्स (अधिकतम): 5lbs./2.268kgs.
2. अनमेटिंग फोर्स (अधिकतम): 5Ibs./2.268kgs.
3. ड्यूरेबिलिटी: 750 इंसर्शन
4. प्लग टू जैक रिटेंशन (न्यूनतम): 20Ibs./9.075kgs.
1. लेयरिंग ग्राउंड प्लेन उचित है। यदि संभव हो, तो कनेक्टर/असतत मॉड्यूल ग्राउंड पिन को चेसिस/एनालॉग ग्राउंड पर रूट करें।
2. सर्वोत्तम EMI प्रदर्शन के लिए केबल साइड CTs को समाप्त करने के लिए BST (75Ω प्रतिरोधक और चेसिस ग्राउंड के लिए उच्च वोल्टेज कैप) का उपयोग करना उचित है (अधिकांश कनेक्टर समाधानों में शामिल)।
3. PHY से कनेक्टर/असतत मॉड्यूल तक सिग्नल ट्रेस को यथासंभव छोटा रखें। यदि ट्रेस 3-4 इंच से अधिक हो जाते हैं, तो लाइन प्रतिबाधा असंतुलन पर ध्यान दें।
4. आगे के लेआउट के लिए PHY निर्माता के एप्लिकेशन नोट्स का पालन करें।
