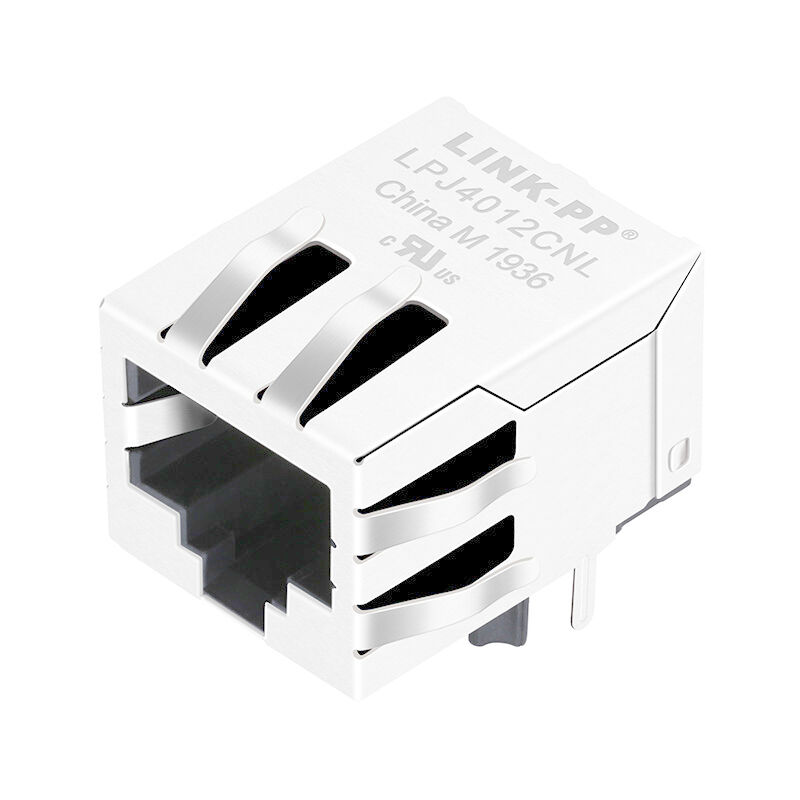

5-2301994-4 एकीकृत चुंबक के साथ औद्योगिक RJ45 मैग्नेटिक जैक

Name: 5-2301994-4 एकीकृत चुंबक के साथ औद्योगिक RJ45 मैग्नेटिक जैक
Brand: LINK-PP INT'L TECHNOLOGY CO., LIMITED
SKU: 5-2301994-4（एलपीजे4012सीएनएल）
Price: 0.09 USD
Availability: InStock

उत्पाद विवरण

उत्पत्ति के प्लेस: ग्वांगडोंग, चीन

ब्रांड नाम: LINK-PP

प्रमाणन: UL,ROHS,Reach,ISO

मॉडल संख्या: 5-2301994-4（एलपीजे4012सीएनएल）

भुगतान और शिपिंग शर्तें

न्यूनतम आदेश मात्रा: नि: शुल्क नमूने उपलब्ध हैं

मूल्य: $0.09-$1.85

पैकेजिंग विवरण: 50pcs / ट्रे, 1200pcs / गत्ते का डिब्बा

प्रसव के समय: भण्डार

भुगतान शर्तें: टीटी, नेट 30/60/90 दिन Day

आपूर्ति की क्षमता: 250000-320000 / माह

सर्वोत्तम मूल्य प्राप्त करें

उत्पाद विवरण

उत्पाद वर्णन

प्रमुखता देना:
                                                                                                                                                                                                            5-2301994-4, 100 एमबीपीएस इंडस्ट्रियल आरजे45 मैगजैक, 5-2301994-4 सिंगल पोर्ट आरजे45 कनेक्टर


प्रकार:	सिंगल पोर्ट RJ45 कनेक्टर	पोर्ट मैट्रिक्स कॉन्फ़िगरेशन:	1 एक्स 1
आधार - सामग्री दर:	10/100 एमबी/एस	परिरक्षित:	हाँ
पीसीबी माउंट ओरिएंटेशन:	समकोण	यूएल ज्वलनशीलता रेटिंग:	उल 94V-0
प्रदर्शन श्रेणी:	बिल्ली 5

प्रकार:	सिंगल पोर्ट RJ45 कनेक्टर
पोर्ट मैट्रिक्स कॉन्फ़िगरेशन:	1 एक्स 1
आधार - सामग्री दर:	10/100 एमबी/एस
परिरक्षित:	हाँ
पीसीबी माउंट ओरिएंटेशन:	समकोण
यूएल ज्वलनशीलता रेटिंग:	उल 94V-0
प्रदर्शन श्रेणी:	बिल्ली 5

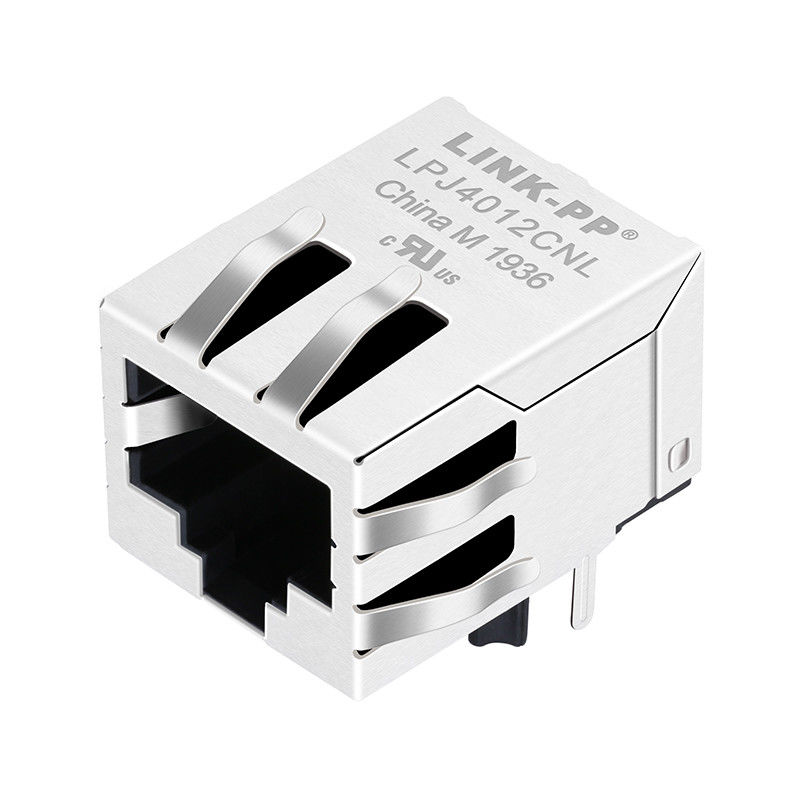

5-2301994-4 एकीकृत चुंबक के साथ औद्योगिक RJ45 मैग्नेटिक जैक

5-2301994-4 सिंगल पोर्ट आरजे45 कनेक्टर की विशेषताएंः

1उत्पाद प्रकार की विशेषताएं

मॉड्यूलर जैक और प्लग इंटरफेस प्रकारः एकीकृत चुंबक के साथ आरजे45
मॉड्यूलर कनेक्टर शैलीः जैक
ग्राउंडिंग विकल्पः पीसीबी और पैनल ग्राउंडिंग
कनेक्टर और संपर्क समाप्त होता हैः प्रिंटेड सर्किट बोर्ड

2. विन्यास विशेषताएं

संकेतक का प्रकारः कोई एलईडी नहीं
पोर्ट विन्यासः 1 x 1 एकल पोर्ट
कनेक्टर संपर्क घनत्वः मानक
पदों की संख्या: 8
लोड किए गए पदों की संख्याः 8
पीसीबी माउंट ओरिएंटेशनः सही कोण
पीसीबी ग्राउंड टैब की संख्याः 2
पैनल ग्राउंड टैब की संख्याः 6
पैनल ग्राउंड स्थानः ऊपर और पक्ष

3शरीर की विशेषताएं

ढाल सामग्रीः पीतल
शील्ड कोटिंग सामग्रीः निकेल
मॉड्यूलर जैक लॉक अभिविन्यासः मानक - लॉक डाउन
कनेक्टर प्रोफ़ाइलः मानक
पीसीबी ग्राउंड टैब स्थानः 3.05 मिमी [0.12 इंच]
शील्ड कोटिंग फिनिशः मैट
इन्सुलेटर सामग्रीः एलसीपी
पीसीबी प्रतिधारण विशेषता सामग्रीः एलसीपी

4संपर्क विशेषताएं

पीसीबी संपर्क समाप्ति क्षेत्र को कवर करने वाली सामग्रीः टिन
संपर्क अंडरक्लैटिंग सामग्रीः निकेल
पीसीबी संपर्क समापन क्षेत्र कोटिंग सामग्री खत्मः मैट
संपर्क संभोग क्षेत्र को कवर करने वाली सामग्रीः सोना
संपर्क आधार सामग्री: तांबा मिश्र धातु
संपर्क संभोग क्षेत्र कोटिंग सामग्री मोटाईः .76 μm [ 30 μin ]

5. समाप्ति विशेषताएं

समाप्ति विधिः छेद के माध्यम से - सोल्डर

6आवास की विशेषताएं

संभोग प्रवेश स्थानः पक्ष
आवास का रंगः काला
आवास सामग्रीः एलसीपी (तरल क्रिस्टल पॉलिमर)

5-2301994-4 ((LPJ4012CNL) विनिर्देश और डेटाशीट:

विद्युत विनिर्देश @25°C
1. टर्न अनुपात (((±2%):
TX=1CT:1CT RX=1CT:1CT
2प्रेरण OCL: 350uH MIN
@100KHz/0.1V 8mA डीसी बायस
3सम्मिलन हानि:
-1.0dB मैक्स @ 1.0-100MHz
4वापसी हानिः
-18dB MIN @ 1-30MHz
-15dB MIN @ 30-60MHz
-12dB MIN @ 60-80MHz
-10dB MIN @ 80-100MHz
5क्रॉस टॉक:
-40dB MIN @ 30MHz
-35dB MIN @ 60MHz
-30dB MIN @ 100MHz
6सामान्य मोड अस्वीकृतिः
-40dB MIN @ 30MHz
-35dB MIN @ 60MHz
-30dB MIN @ 100MHz
7हाइपोट परीक्षणः 1500Vrms
8ऑपरेटिंग तापमान सीमाः -40°C से +85°C

अनुशंसित पीसीबी लेआउटः

5-2301994-4 एकीकृत चुंबक के साथ औद्योगिक RJ45 मैग्नेटिक जैक 0

योजनागत

5-2301994-4 एकीकृत चुंबक के साथ औद्योगिक RJ45 मैग्नेटिक जैक 1

मैकेनिकल

5-2301994-4 एकीकृत चुंबक के साथ औद्योगिक RJ45 मैग्नेटिक जैक 2
