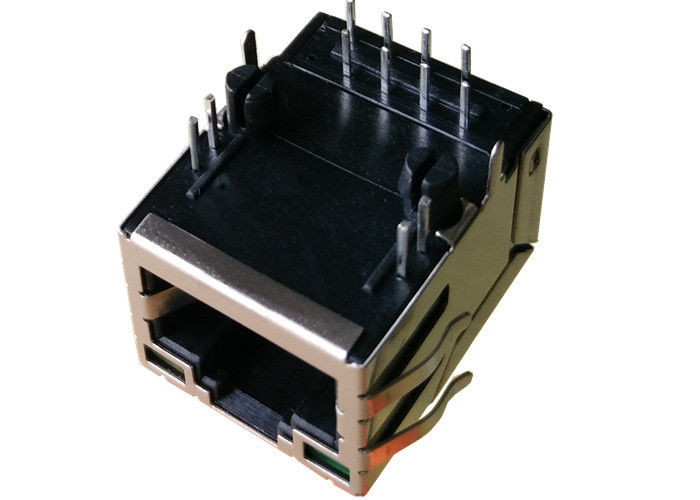

केआरयू 1 टी041 एक्स -44 एलएफ आरजे 45 सिंगल पोर्ट ईथरनेट मॉड्यूलर जैक 100 एम चुंबकीय के साथ

केआरयू 1 टी041 एक्स -44 एलएफ आरजे 45 सिंगल पोर्ट ईथरनेट मॉड्यूलर जैक 100 एम चुंबकीय के साथ

जल्दी से विवरण

सिंगल आरजे 45 कनेक्टर मॉड्यूल एकीकृत 10/100 आधार-टेक्सास मैगनेटिक्स के साथ

1. आरजे -45 को एफसीसी मानक से मेल खाना चाहिए।
2. IEEE802.3u मानकों की आवश्यकता के साथ आता है।
3. आरजे -45 कनेक्टर ट्रांसफार्मर / प्रतिबाधा प्रतिरोधी / उच्च वोल्टेज संधारित्र के साथ एकीकृत।
4. पीसीबी बोर्ड स्पेस को बचाने के लिए आरजे -45 कनेक्टर के समान आकार बदलें।
5. ईएमआई प्रदर्शन में सुधार के लिए प्रेरित ईएमआई विकिरण।
6. यूटीपी -5 केबल पर 10/100 बेस ट्रांसमिशन के लिए डिज़ाइन करें।
7. एकीकृत 2 एलईडीएस (विकल्प) शामिल है।
8. ईएलडी सिग्नल लीड ईथरनेट सिग्नल से अलग होते हैं जिससे ईएमआई और क्रॉस टॉक कम हो जाता है।
9. आरओएचएस आवश्यकताओं के साथ संयोजन।
10. तापमान तापमान सीमा: 0 ℃ से + 70 ℃।
11. स्टोरेज तापमान सीमा: -25 ℃ से + 85 ℃।

12. डिजाइनिंग मॉडल : 【केआरयू 1 टी041 एक्स -44 एलएफ】

13. मास उत्पादन मॉडल : 【एलपीजेXXXXएनएल】

मैग। रिवर लेट,

एलईडी वैकल्पिक; ईएमआई-उंगली वैकल्पिक।

विवरण

सिंगल आरजे 45 कनेक्टर मॉड्यूल एकीकृत 10/100 आधार-टेक्सास मैगनेटिक्स के साथ

1. उत्पाद प्रकार विशेषताएं:

1) उत्पाद प्रकार = कनेक्टर
2) जैक प्रकार = आरजे 45
3) प्रोफाइल = मानक
4) पीसीबी माउंटिंग ओरिएंटेशन = साइड एंट्री (दायां कोण) / शीर्ष प्रविष्टि (लंबवत)

2. मैकेनिकल अनुलग्नक:
1) जैक विन्यास = 1 एक्स 1

3. विद्युत विशेषताएं:
1) संरक्षित = हां

4. समाप्ति संबंधित विशेषताएं:
1) ईएमआई फिंगर - नीचे = बिना
2) समाप्ति विधि = सोल्डर

5. शारीरिक संबंधित विशेषताएं:
1) पोर्ट विन्यास = सिंगल / मल्टी
2) ईएमआई फिंगर्स-टॉप और साइड = के साथ / बिना
3) लचीला अभिविन्यास = मानक - नीचे लेटें
4) पीसीबी पूंछ की लंबाई

6. संबंधित विशेषताएं संपर्क करें:
1) प्रीलोडेड = हां
2) संपर्क समाप्ति प्रकार = होल / सतह माउंट के माध्यम से

7. आवास संबंधित विशेषताएं:
1) कनेक्टर शैली = जैक

8. उद्योग मानकों:
1) RoHS / ईएलवी अनुपालन = RoHS अनुपालन, ईएलवी अनुपालन
2) लीड फ्री सोल्डर प्रक्रिया = वेव सोल्डर 240 डिग्री सेल्सियस करने में सक्षम है,

वेव सोल्डर 260 डिग्री सेल्सियस, वेव सोल्डर 265 डिग्री सेल्सियस करने में सक्षम है

रेफ्लो-सोल्डरिंग वैकल्पिक;
3) RoHS / ईएलवी अनुपालन इतिहास = हमेशा RoHS अनुपालन था

9. पहचान अंकन:
1) बाएं एलईडी रंग (स्थिति # 1) = हरा - 250 ओम प्रतिरोधी
2) दायां एलईडी रंग (स्थिति # 2) = हरा - 250 ओम प्रतिरोधी

10. उपयोग के लिए शर्तें:
1) = मुद्रित सर्किट बोर्ड पर लागू होता है
2) पर्यावरण की स्थिति = कार्यालय / परिसर
3) ऑपरेटिंग तापमान (डिग्री सेल्सियस) = 0 - 70 / -40 - +85

11.Hipot:

1500Vrms MIN

टर्मिनल उपयोगकर्ता के लिए आवेदन

एडीएसएल मोडेम, लैन-ऑन-मदरबोर्ड जैसे अनुप्रयोगों का समर्थन करने के लिए डिज़ाइन किया गया। एन नेटवर्किंग और संचार उपकरण जैसे कि हब, पीसी कार्ड, स्विच, राउटर, पीसी मेनबोर्ड, एसडीएच, पीडीएच, आईपी फोन, एक्सडीएसएल मॉडेम, कॉल सेंटर समाधान, कॉम्प्लेक्स सेट टॉप बॉक्स, वीओआईपी गेटवे सेटअप, सीमा गेटवे प्रोटोकॉल, फास्ट ईथरनेट स्विच। ..
