LU1T041C-43 एलएफ / LU1S041F-43 एलएफ आरजे 45 सिंगल पोर्ट 10/100 बेस-टेक्स फ़िल्टर

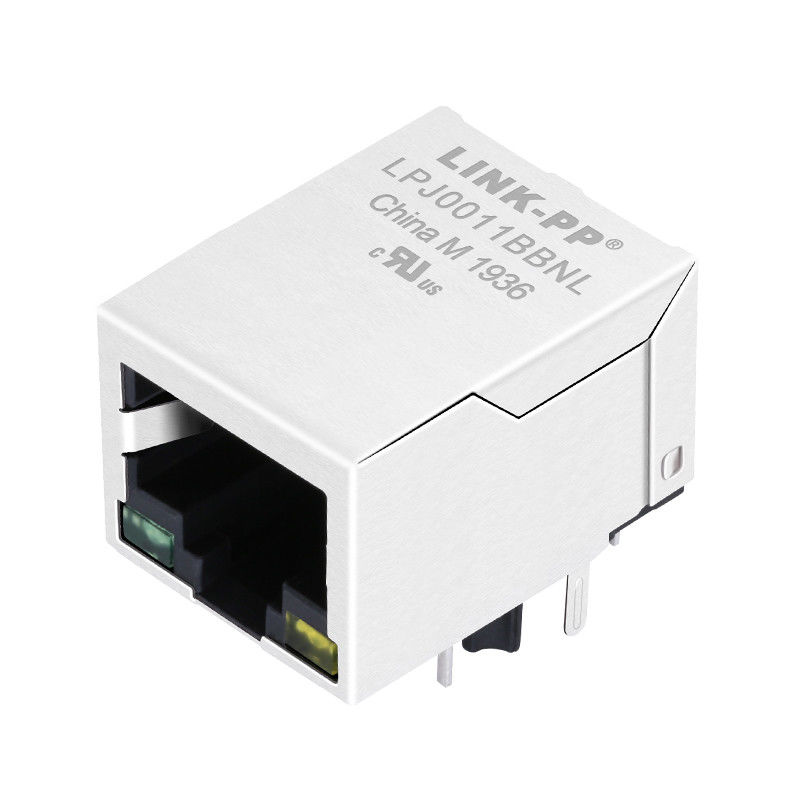

LINK-PP LPJ0011BBNL औद्योगिक RJ45 मैगजैक का त्वरित विवरण

10/100 BASE-T RJ45 1 x 1 इंटीग्रेटेड मैग्नेटिक्स कनेक्टर

1मानक अनुपालन:

• RJ-45 कनेक्टर के लिए FCC मानकों से मेल खाता है।
• IEEE802.3u मानकों के अनुरूप है।

2. एकीकृत घटक:

• आरजे-45 कनेक्टर में एक ट्रांसफार्मर, प्रतिबाधा प्रतिरोधक और उच्च वोल्टेज कैपेसिटर शामिल हैं।
• पीसीबी बोर्ड स्थान बचाने के लिए मानक आरजे-45 कनेक्टर के समान आकार के साथ डिज़ाइन किया गया।

3प्रदर्शन:

• समग्र ईएमआई प्रदर्शन में सुधार के लिए ईएमआई विकिरण को कम करता है।
• यूटीपी-5 केबल पर 10/100 बेस ट्रांसमिशन के लिए डिज़ाइन किया गया।
• दो एकीकृत एलईडी शामिल (वैकल्पिक) ।

4ईएमआई और सिग्नल अलगाव:

• ईएमआई और क्रॉस-टॉक को कम करने के लिए एलईडी सिग्नल के तार ईथरनेट सिग्नल के तारों से अलग हैं।

5RoHS अनुपालनः

• पूरी तरह से RoHS आवश्यकताओं के अनुरूप।

6तापमान सीमाः

• ऑपरेटिंग तापमान सीमाः 0°C से +70°C.
• भंडारण तापमान सीमाः -25°C से +85°C.

7मॉडल:

• डिजाइन मॉडल: LU1T041C-43 LF / LU1S041F-43 LF।
• बड़े पैमाने पर उत्पादन मॉडल: LPJ0011BBNL.

विवरण

1उत्पाद प्रकार विशेषताएं:

1) उत्पाद प्रकार = कनेक्टर
2) जैक प्रकार = RJ45
3) प्रोफाइल = मानक
4) पीसीबी माउंटिंग ओरिएंटेशन = साइड एंट्री (राइट एंगल) / टॉप एंट्री ((वर्टिकल)

2यांत्रिक लगावः
1) जैक विन्यास = 1 x 1

3विद्युत विशेषताएं:
1) ढाल = हाँ

4समाप्ति से संबंधित विशेषताएं:
1) ईएमआई उंगली - नीचे = बिना
2) समाप्ति विधि = सोल्डर

5शरीर से संबंधित विशेषताएं:
1) पोर्ट कॉन्फ़िगरेशन = एकल/बहु
2) ईएमआई उंगलियां -ऊपर और पक्ष = के साथ/बिना
3) लच ओरिएंटेशन = स्टैंडर्ड - लच डाउन
4) पीसीबी पूंछ की लंबाई

6संपर्क से संबंधित विशेषताएं:
1) प्रीलोड = हाँ
2) संपर्क समाप्ति प्रकार = छेद के माध्यम से/सतह माउंट

7आवास से संबंधित विशेषताएं:
1) कनेक्टर शैली = जैक

8उद्योग मानक:
1) RoHS/ELV अनुपालन = RoHS अनुरूप, ELV अनुरूप
2) सीसा मुक्त मिलाप प्रक्रियाएं = 240°C तक चलने योग्य तरंग मिलाप,

260°C तक चलने वाला वेव सॉल्डर, 265°C तक चलने वाला वेव सॉल्डर

रिफ्लो-सोल्डरिंग वैकल्पिक;
3) RoHS/ELV अनुपालन इतिहास = हमेशा RoHS अनुपालन था

9पहचान चिह्न:
1) बाएं एलईडी रंग (स्थिति #1) = हरा - 250 ओम प्रतिरोधक
2) सही एलईडी रंग (स्थिति #2) = हरा - 250 ओम प्रतिरोधक

10उपयोग की शर्तें:
1) = प्रिंटेड सर्किट बोर्ड पर लागू होता है
2) पर्यावरण की स्थिति = कार्यालय / परिसर
3) ऑपरेटिंग तापमान (°C) = 0 - 70/-40 - +85

11. हाइपोट: 1500Vrms MIN

LU1T041C-43 LF / LU1S041F-43 LF के सामग्री विनिर्देशः

1. प्लास्टिक सामग्रीः थर्मोप्लास्टिक (UL 94V-0) काली आवरण उच्च लौ retardance और स्थायित्व सुनिश्चित करता है।
2. धातु ढाल: प्रभावी ढाल के लिए 20 यू" निकेल मोटाई के साथ पीतल।
3. स्प्रिंग वायरः विश्वसनीय चालकता के लिए चुनिंदा स्वर्ण चढ़ाना के साथ फॉस्फर कांस्य।
4. सोल्डर पिनः 0.4x0.4 मिमी, सुरक्षित पीसीबी माउंटिंग के लिए सोल्डर प्लेटिंग के साथ फॉस्फर कांस्य।
5. ईथरनेट कनेक्टिविटी में मजबूत प्रदर्शन और उच्च विश्वसनीयता की आवश्यकता वाले औद्योगिक अनुप्रयोगों के लिए यह बहुमुखी कनेक्टर आदर्श है।
