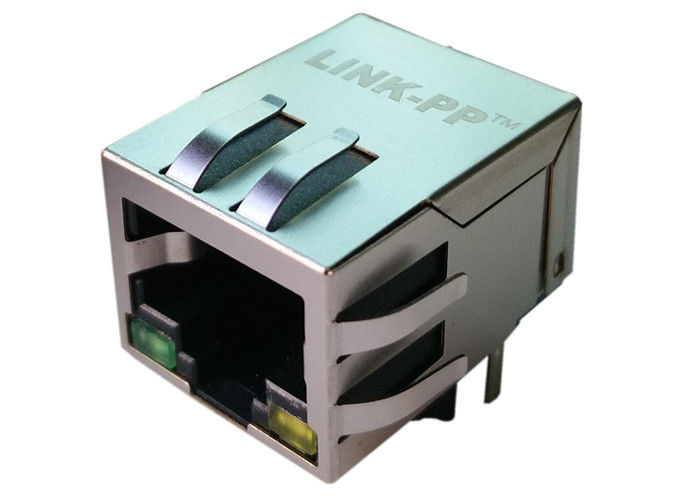

KLA1S109-34 एलएफ फास्ट कनेक्टर आरजे 45 एकीकृत गीगाबाइट फ़िल्टर

जल्दी से विवरण

1000 बेस-टी आरजे 45 1 एक्स 1 इंटीग्रेटेड मैग्नेटिक्स कनेक्टर

1. आरजे -45 को एफसीसी मानक से मेल खाना चाहिए
IEEE802.3u मानकों की आवश्यकता के साथ 2.Complies।
3.RJ 45 कनेक्टर 10/100 BASE-TX चुंबकीय के साथ।
4. के साथ तेजी से RoHS आवश्यकताओं-पूरे भाग नहीं सीडी, कोई एचजी, कोई Cr6 +, कोई PBB और PBDE और बाहरी पिन पर कोई पंजाब।
5. बेहतर तापमान रेंज: 0 ℃ से + 70 ℃।
6. तापमान तापमान सीमा: -25 ℃ से + 125 ℃

7. डिजाइनिंग मॉडल : Model KLA1S109-34 LF 【

8. बड़े पैमाने पर उत्पादन मॉडल : G LPJG0801BANL 【

पत्रिका। LATCH,

एलईडी वैकल्पिक; ईएमआई-उंगली वैकल्पिक।

विवरण

1000 बेस-टी आरजे 45 1 एक्स 1 इंटीग्रेटेड मैग्नेटिक्स कनेक्टर, आईईईई 802.3 / एफ / पर बैठक

1. उत्पाद प्रकार विशेषताएं:

1) उत्पाद प्रकार = कनेक्टर
2) जैक टाइप = आरजे 45
3) प्रोफाइल = मानक
4) पीसीबी माउंटिंग ओरिएंटेशन = साइड एंट्री (राइट एंगल) / टॉप एंट्री (वर्टिकल)

2. मैकेनिकल अटैचमेंट:
1) जैक कॉन्फ़िगरेशन = 1 एक्स 1

3. बिजली के लक्षण:
1) परिमार्जित = हाँ

4. समाप्ति संबंधित विशेषताएं:
1) ईएमआई उंगली - नीचे = बिना
2) समाप्ति विधि = मिलाप

5. शरीर संबंधित विशेषताएं:
1) पोर्ट कॉन्फ़िगरेशन = सिंगल / मल्टी
2) ईएमआई फिंगर्स-टॉप और साइड्स = विद / विदाउट
3) लैच ओरिएंटेशन = स्टैंडर्ड - लैच डाउन
4) पीसीबी पूंछ लंबाई

6. संबंधित सुविधाओं से संपर्क करें:
1) प्रीलोडेड = हाँ
2) संपर्क समाप्ति प्रकार = छेद / सतह माउंट के माध्यम से

7. आवास संबंधी विशेषताएं:
1) कनेक्टर शैली = जैक

8. उद्योग मानक:
1) RoHS / ELV अनुपालन = RoHS अनुरूप, ELV अनुरूप
2) लीड मुक्त मिलाप प्रक्रियाओं = लहर मिलाप 240 डिग्री सेल्सियस के लिए सक्षम,

तरंग मिलाप 260 ° C तक सक्षम, वेव मिलाप 265 ° C करने में सक्षम

रीफ़्लो-सोल्डरिंग वैकल्पिक;
3) RoHS / ELV अनुपालन इतिहास = हमेशा RoHS अनुपालन था

9. पहचान अंकन:
1) वाम एलईडी रंग (स्थिति # 1) = हरा - 250 ओम अवरोधक
2) सही एलईडी रंग (स्थिति # 2) = हरा - 250 ओम रोकनेवाला

10. उपयोग के लिए शर्तें:
1) सर्किट बोर्ड मुद्रित = करने के लिए लागू होता है
2) पर्यावरण की स्थिति = कार्यालय / परिसर
3) ऑपरेटिंग तापमान (डिग्री सेल्सियस) = 0 - 70 / -40 - +85

11.Hipot:

1500Vrms मिन

टर्मिनल उपयोगकर्ता के लिए आवेदन

एडीएसएल मोडेम, लैन-ऑन-मदरबोर्ड जैसे अनुप्रयोगों का समर्थन करने के लिए डिज़ाइन किया गया है। एन etworking और संचार उपकरण जैसे HUB, पीसी कार्ड, स्विच, राउटर, पीसी मेनबोर्ड, एसडीएच, पीडीएच, आईपी फोन, एक्सडीएसएल मॉडेम, कॉल सेंटर समाधान, कॉम्प्लेक्स सेट टॉप बॉक्स, वीओआइपी गेटवे सेटअप, बॉर्डर गेटवे प्रोटोकॉल, फास्ट ईथरनेट स्विच। ..

प्रतिस्पर्धात्मक लाभ

18 साल के उत्पादन का अनुभव,

2600 कर्मचारी,

100% परीक्षण

लचीले प्रसव के समय

मुख्य ग्राहक

Ti, Intel, Samsung, Fluke, Jabil, Flextronics, Cypress, Freescale, EKF …… के लिए डिज़ाइन।

ईएमएस आवेदन

अंतर्निहित लचीले पीसीबी विधानसभा; कठोर-लचीले पीसीबी विधानसभा; माइक्रोइलेक्ट्रॉनिक, फ्लिप चिप; माइक्रोइलेक्ट्रॉनिक, चिप ऑन बोर्ड; Optoelectronic विधानसभा; आरएफ / वायरलेस विधानसभा; होल असेंबली के माध्यम से; सर्फेस माउंट असेंबली; सिस्टम असेंबली; प्रिंटेड सर्किट बोर्ड संयोजन
