एलएफ 1 एस028 एलएफ / एलएफ 1 एस022 एलएफ आरजे 45 सिंगल पोर्ट कनेक्टर एकीकृत 10 बेस-टी फ़िल्टर

जल्दी से विवरण

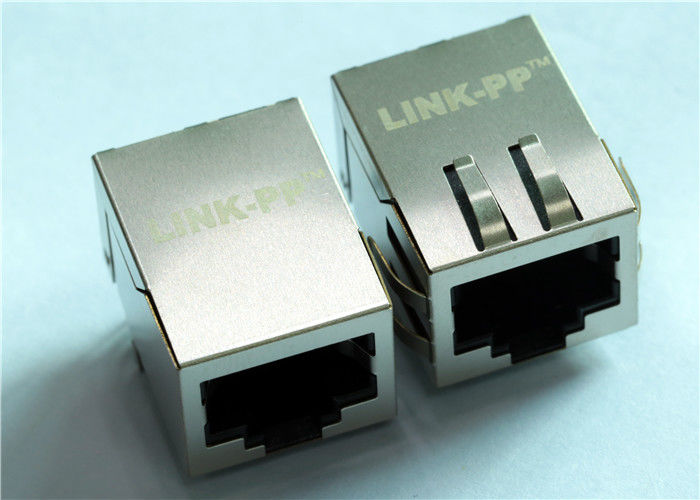

सिंगल आरजे 45 कनेक्टर मॉड्यूल इंटीग्रेटेड 10 / बेस-टेक्सास मैगनेटिक्स के साथ

1. आरजे -45 को एफसीसी मानक से मेल खाना चाहिए
2. IEEE802.3u मानकों की आवश्यकता के साथ आता है।
3. आरजे 45 कनेक्टर 10/100 बेस-टेक्स चुंबकीय के साथ।
4. RoHS आवश्यकताओं के साथ-पूरे भाग कोई सीडी, नहीं एचजी, कोई सीआर 6 +, कोई पीबीबी और पीबीडीई और बाहरी पिन पर कोई पीबी नहीं।
5. तापमान तापमान सीमा: 0 ℃ से + 70 ℃।
6. स्टोरेज तापमान सीमा: -25 ℃ से + 125 ℃
7. डिजाइनिंग मॉडल: एलएफ 1 एस028 एलएफ / एलएफ 1 एस022 एलएफ समतुल्य वैकल्पिक क्रॉस
8. मास उत्पादन मॉडल: एलपीजे 02211 डीएनएल

मैग। रिवर लेट,
एलईडी वैकल्पिक; ईएमआई-उंगली वैकल्पिक।

विवरण

आईईईई 802.3 से मुलाकात, एकीकृत 10 एमबीपीएस चुंबकीय के साथ एकल आरजे 45 कनेक्टर
1. उत्पाद प्रकार विशेषताएं:
1) उत्पाद प्रकार = कनेक्टर
2) जैक प्रकार = आरजे 45
3) प्रोफाइल = मानक
4) पीसीबी माउंटिंग ओरिएंटेशन = साइड एंट्री (दायां कोण)
2. मैकेनिकल अनुलग्नक:
1) जैक विन्यास = 1 एक्स 1
3. विद्युत विशेषताएं:
1) संरक्षित = हां
4. समाप्ति संबंधित विशेषताएं:
1) ईएमआई फिंगर - नीचे = बिना
2) समाप्ति विधि = सोल्डर
5. शारीरिक संबंधित विशेषताएं:
1) पोर्ट विन्यास = सिंगल / मल्टी
2) ईएमआई फिंगर्स-टॉप और साइड = के साथ / बिना
3) लचीला अभिविन्यास = मानक - नीचे लेटें
4) पीसीबी पूंछ की लंबाई
6. संबंधित विशेषताएं संपर्क करें:
1) प्रीलोडेड = हां
2) संपर्क समाप्ति प्रकार = होल / सतह माउंट के माध्यम से
7. आवास संबंधित विशेषताएं:
1) कनेक्टर शैली = जैक
8. उद्योग मानकों:
1) RoHS / ईएलवी अनुपालन = RoHS अनुपालन, ईएलवी अनुपालन
2) लीड फ्री सोल्डर प्रक्रिया = वेव सोल्डर 240 डिग्री सेल्सियस करने में सक्षम है,
वेव सोल्डर 260 डिग्री सेल्सियस, वेव सोल्डर 265 डिग्री सेल्सियस करने में सक्षम है
रेफ्लो-सोल्डरिंग वैकल्पिक;
3) RoHS / ईएलवी अनुपालन इतिहास = हमेशा RoHS अनुपालन था
9. पहचान अंकन:
1) बाएं एलईडी रंग (स्थिति # 1) = हरा - 250 ओम प्रतिरोधी
2) दायां एलईडी रंग (स्थिति # 2) = हरा - 250 ओम प्रतिरोधी
10. उपयोग के लिए शर्तें:
1) = मुद्रित सर्किट बोर्ड पर लागू होता है
2) पर्यावरण की स्थिति = कार्यालय / परिसर
3) ऑपरेटिंग तापमान (डिग्री सेल्सियस) = 0 - 70 / -40 - +85
11.Hipot:
1500Vrms MIN

टर्मिनल उपयोगकर्ता के लिए आवेदन
एडीएसएल मोडेम, लैन-ऑन-मदरबोर्ड जैसे अनुप्रयोगों का समर्थन करने के लिए डिज़ाइन किया गया। नेटवर्किंग और संचार उपकरण जैसे कि हब, पीसी कार्ड, स्विच, राउटर, पीसी मेनबोर्ड, एसडीएच, पीडीएच, आईपी फोन, एक्सडीएसएल मॉडेम, कॉल सेंटर समाधान, कॉम्प्लेक्स सेट टॉप बॉक्स, वीओआईपी गेटवे सेटअप, सीमा गेटवे प्रोटोकॉल, फास्ट ईथरनेट स्विच .. ।
