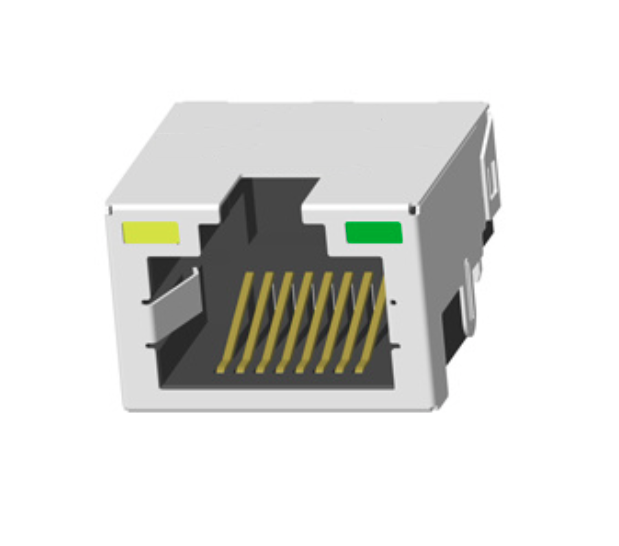

KRJ-CB4.2YGZNL शील्ड RJ45 मॉड्यूलर जैक (टैब-अप, डीआईपी, एलईडी के साथ)

KRJ-CB4.2YGZNL एक अत्यंत विश्वसनीय, सिंगल-पोर्ट (1x1) RJ45 मॉड्यूलर जैक है। मानक लोकल एरिया नेटवर्क (LAN) और डेटा संचार इंटरफेस के लिए डिज़ाइन किया गया, इस कनेक्टर में एक टैब-अप लैच ओरिएंटेशन और एक पारंपरिक डीआईपी (थ्रू-होल) माउंटिंग स्टाइल है।

महत्वपूर्ण रूप से, यह एक नॉन-मैग्नेटिक RJ45 कनेक्टर (आंतरिक ट्रांसफार्मर के बिना) है, जो इसे उन हार्डवेयर आर्किटेक्चर के लिए एकदम सही विकल्प बनाता है जहां ईथरनेट मैग्नेटिक्स पहले से ही PHY चिप में एकीकृत हैं या PCB पर अलग से रखे गए हैं। एक मजबूत EMI मेटल शील्ड में संलग्न और एकीकृत पीली और हरी LED से सुसज्जित, KRJ-CB4.2YGZNL PCB डिजाइनरों को नेटवर्किंग हार्डवेयर के लिए एक लागत-प्रभावी, स्थान-बचत और अत्यधिक अनुकूलन योग्य भौतिक इंटरफ़ेस प्रदान करता है।

KRJ-CB4.2YGZNL RJ45 मॉड्यूलर जैक की मुख्य विशेषताएं

1. अत्यधिक अनुकूलन योग्य स्थायित्व (गोल्ड प्लेटिंग)

मानक ऑफ-द-शेल्फ कनेक्टर्स के विपरीत, KRJ-CB4.2YGZNL अत्यधिक लचीले संपर्क मेटिंग क्षेत्र प्लेटिंग विकल्प प्रदान करता है। खरीदार लागत-संवेदनशील उपभोक्ता उपकरणों के लिए गोल्ड फ्लैश (G/F) से लेकर उच्च-कंपन, उच्च-मेटिंग-साइकिल औद्योगिक वातावरण के लिए 50μ" गोल्ड तक की सोने की मोटाई निर्दिष्ट कर सकते हैं।

2. उत्कृष्ट EMI शील्डिंग

कनेक्टर पूरी तरह से ग्राउंडिंग EMI टैब के साथ एक धातु शील्ड में संलग्न है। यह फैराडे केज डिज़ाइन प्रभावी ढंग से इलेक्ट्रोमैग्नेटिक इंटरफेरेंस (EMI) को अवशोषित और ग्राउंड करता है, स्वच्छ सिग्नल अखंडता सुनिश्चित करता है और आपके अंतिम उत्पाद को कड़े FCC/CE EMC प्रमाणपत्र पास करने में मदद करता है।

3. कठोर गुणवत्ता आश्वासन

DGKYD प्रेषण से पहले KRJ-CB4.2YGZNL को 200% इलेक्ट्रिकल परफॉरमेंस टेस्ट (कठोर ओपन/शॉर्ट सर्किट टेस्टिंग सहित) के अधीन करके अधिकतम विश्वसनीयता सुनिश्चित करता है। यह IEEE 802.3 मैकेनिकल मानकों का पूरी तरह से अनुपालन करता है और पूरी तरह से RoHS और REACH अनुपालन है।

4. लचीली थर्मल रेटिंग

मानक वाणिज्यिक तापमान (0°C ~ 85°C) और औद्योगिक वाइड-टेम्परेचर (-40°C ~ 85°C) वेरिएंट दोनों में उपलब्ध, इस RJ45 जैक को ऑफिस राउटर से लेकर आउटडोर IoT गेटवे तक सब कुछ में तैनात किया जा सकता है।

तकनीकी विशिष्टताएँ

1. सामान्य और यांत्रिक पैरामीटर

2. सामग्री और विद्युत विशेषताएँ

3. पर्यावरण और सोल्डरिंग दिशानिर्देश

KRJ-CB4.2YGZNL RJ45 डेटाशीट

लक्षित अनुप्रयोग

चूंकि इसमें आंतरिक मैग्नेटिक्स की कमी है, KRJ-CB4.2YGZNL अत्यधिक बहुमुखी है और आमतौर पर बाहरी आइसोलेशन ट्रांसफार्मर या बिल्ट-इन मैग्नेटिक्स वाले आधुनिक PHY के साथ जोड़ा जाता है। आदर्श अनुप्रयोगों में शामिल हैं:

• नेटवर्किंग डिवाइस:उपभोक्ता राउटर, अनमैनेज्ड स्विच और ईथरनेट हब।
• औद्योगिक IoT:सीरियल-टू-ईथरनेट कन्वर्टर्स, पीएलसी कंट्रोल पैनल और स्मार्ट मीटर।
• उपभोक्ता इलेक्ट्रॉनिक्स:स्मार्ट टीवी मदरबोर्ड, सेट-टॉप बॉक्स (STB) और पीसी मदरबोर्ड।
• सुरक्षा प्रणाली:NVR/DVR हब और आईपी कैमरा बेस स्टेशन।

इंजीनियरिंग डिजाइन-इन दिशानिर्देश

KRJ-CB4.2YGZNL को एकीकृत करने वाले PCB डिजाइनरों के लिए:

1. मैग्नेटिक्स आवश्यकता:सुनिश्चित करें कि आपके योजनाबद्ध में PHY चिप और इस कनेक्टर के बीच अलग ईथरनेट आइसोलेशन ट्रांसफार्मर (मैग्नेटिक्स) शामिल हैं, क्योंकि इसमें आंतरिक कॉइल नहीं हैं।
2. पैनल कटआउट (टैब-अप):टैब-अप लैचिंग तंत्र को समायोजित करने के लिए डिवाइस एन्क्लोजर डिज़ाइन करें (केबल का प्लास्टिक क्लिप ऊपर की ओर होगा)।
3. EMI ग्राउंडिंग:शील्डिंग प्रभावशीलता को अधिकतम करने के लिए मोटी, कम-प्रतिबाधा वाली कॉपर ट्रेस का उपयोग करके शील्ड के EMI टैब को सीधे चेसिस ग्राउंड (अर्थ) पर रूट करें।
4. LED रेसिस्टर्स:एकीकृत पीली और हरी LED को PCB पर उपयुक्त बाहरी करंट-सीमित रेसिस्टर्स की आवश्यकता होती है, जो आपके सिस्टम के ड्राइविंग वोल्टेज के अनुरूप हों।

अक्सर पूछे जाने वाले प्रश्न

प्रश्न: क्या KRJ-CB4.2YGZNL में आंतरिक मैग्नेटिक्स हैं?

ए: नहीं, यह एक नॉन-मैग्नेटिक RJ45 कनेक्टर है। आपको इलेक्ट्रिकल आइसोलेशन प्राप्त करने के लिए अपने PCB पर अलग मैग्नेटिक ट्रांसफार्मर का उपयोग करने की आवश्यकता होगी।

प्रश्न: RJ45 कनेक्टर के लिए "DIP" माउंटिंग का क्या मतलब है?

ए: इस संदर्भ में DIP (डुअल इन-लाइन पैकेज) थ्रू-होल टेक्नोलॉजी (THT) को संदर्भित करता है। कनेक्टर के पिन को PCB के माध्यम से ड्रिल किए गए छेदों में डाला जाने और विपरीत तरफ वेव-सोल्डर किए जाने के लिए डिज़ाइन किया गया है।

प्रश्न: क्या यह कनेक्टर औद्योगिक वातावरण के लिए उपयुक्त है?

ए: हाँ, इसे औद्योगिक ऑपरेटिंग तापमान रेंज -40°C से +85°C और कठोर वातावरण के लिए मोटी गोल्ड प्लेटिंग (50μ" तक) के साथ ऑर्डर किया जा सकता है।

प्रश्न: एकीकृत LED रंग क्या हैं?

ए: कनेक्टर में एकीकृत पीली और हरी LED हैं, जो नेटवर्क लिंक स्थिति और डेटा गतिविधि को इंगित करने के लिए मानक हैं।

प्रश्न: क्या इस कनेक्टर को रिफ्लो सोल्डरिंग का उपयोग करके संसाधित किया जा सकता है?

ए: मानक संस्करण वेव-सोल्डरिंग के लिए अनुकूलित है। हालांकि, रिफ्लो-सोल्डरिंग संगत उच्च-तापमान प्लास्टिक संस्करण अनुरोध पर एक विकल्प के रूप में उपलब्ध है।
