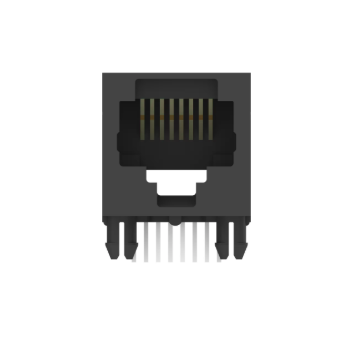

5520426-4 RJ45 कनेक्टर, एक सिंगल-पोर्ट Cat3 8P8C राइट-एंगल थ्रू-होल जैक के साथ गोल्ड-प्लेटेड फॉस्फोर ब्रॉन्ज कॉन्टैक्ट्स, UL94V-0 हाउसिंग और विश्वसनीय सिग्नल ट्रांसमिशन के लिए -40°C से +85°C ऑपरेटिंग तापमान का अन्वेषण करें।
5520426-4 कैट 3 आरजे45 जैक एक प्रीमियम-ग्रेड, सिंगल-पोर्ट मॉड्यूलर जैक है जिसे विश्वसनीय मुद्रित सर्किट बोर्ड (पीसीबी) एकीकरण के लिए इंजीनियर किया गया है। समकोण, मानक प्रोफ़ाइल के साथ डिज़ाइन किया गया, यह 8-स्थिति, 8-संपर्क (8P8C) कनेक्टर श्रेणी 3 (कैट 3) प्रदर्शन प्रदान करता है, .01 जीबी/एस (10 एमबीपीएस) तक डेटा दरों का समर्थन करता है। मजबूत ग्लास से भरे पीबीटी हाउसिंग और 50 μin गोल्ड-प्लेटेड संपर्कों की विशेषता के साथ, 5520426-4 दूरसंचार, नेटवर्किंग और औद्योगिक अनुप्रयोगों के लिए असाधारण स्थायित्व, सिग्नल अखंडता और मेटिंग विश्वसनीयता सुनिश्चित करता है।
| पैरामीटर | विनिर्देश |
|---|---|
| भाग संख्या | 5520426-4 |
| कनेक्टर उत्पाद प्रकार | आरजे45 मॉड्यूलर जैक |
| इंटरफ़ेस प्रकार | आरजे 45 |
| पोर्ट कॉन्फ़िगरेशन | सिंगल पोर्ट (1 × 1) |
| पदों की संख्या | 8 |
| लोड किए गए पदों की संख्या | 8 |
| पीसीबी माउंट ओरिएंटेशन | समकोण |
| कनेक्टर प्रोफ़ाइल | मानक |
| कुंडी अभिविन्यास | मानक - लैच डाउन |
| प्रदर्शन श्रेणी | बिल्ली 3 |
| आधार - सामग्री दर | 0.01 जीबी/एस (10 एमबीपीएस) |
| संपर्क वर्तमान रेटिंग (अधिकतम) | 0.2 ए/1.5 ए |
| परिरक्षित | नहीं |
| सर्किट अनुप्रयोग | संकेत |
| आधार सामग्री से संपर्क करें | फॉस्फोर कांस्य |
| मेटिंग एरिया प्लेटिंग से संपर्क करें | सोना (एयू), 1.27 μm (50 μin) |
| अंडरप्लेटिंग से संपर्क करें | निकल |
| पीसीबी समाप्ति क्षेत्र चढ़ाना | टिन |
| पीसीबी को समाप्ति विधि | छेद के माध्यम से - मिलाप |
| समाप्ति पोस्ट और पूंछ की लंबाई | 3.8 मिमी (0.15 इंच) |
| आवास सामग्री | ग्लास से भरा पीबीटी |
| आवास का रंग | काला |
| केंद्ररेखा (पिच) | 1.02 मिमी (0.04 इंच) |
| संभोग प्रवेश स्थान | साइड एंट्री |
| कनेक्टर माउंटिंग प्रकार | बोर्ड माउंट/पैनल माउंट |
| पैनल माउंट फ़ीचर | बिना |
| सूचक प्रकार | कोई संकेतक नहीं |
| कनेक्टर की ऊंचाई | 16.2 मिमी (0.638 इंच) |
| अनुशंसित पीसीबी मोटाई | 1.57 मिमी (0.062 इंच) |
| तापमान रेंज आपरेट करना | -40°C से +85°C (-40°F से +185°F) |
| यूएल ज्वलनशीलता रेटिंग | यूएल 94वी-0 |
| पैकेजिंग मात्रा | 152 टुकड़े |
| पैकेजिंग विधि | बॉक्स एवं ट्रे/पैकेज |
कनेक्टर के लिए निर्दिष्ट किया गया है0.01 जीबी/एस (10 एमबीपीएस)आवेदन और बैठकेंश्रेणी 3 (कैट3)प्रदर्शन आवश्यकताएँ, जो इसे 10BASE-T ईथरनेट और ध्वनि संचार प्रणालियों के लिए उपयुक्त बनाती हैं।
क्रमांक 5520426-4 एक हैगैर-परिरक्षित RJ45 जैकऔर इसमें ईएमआई परिरक्षण या एकीकृत ग्राउंडिंग सुविधाएँ शामिल नहीं हैं।
नहीं, कनेक्टर को एकीकृत स्थिति एलईडी या संकेतक लाइट के बिना आपूर्ति की जाती है।
संभोग संपर्कों का उपयोग करेंनिकेल अंडरप्लेटिंग के ऊपर 1.27 μm (50 μin) सोना चढ़ाना, उत्कृष्ट स्थायित्व और संक्षारण प्रतिरोध प्रदान करता है।
अनुशंसित पीसीबी मोटाई है1.57 मिमी (0.062 इंच), जो मानक FR-4 बोर्ड निर्माण से मेल खाता है।
