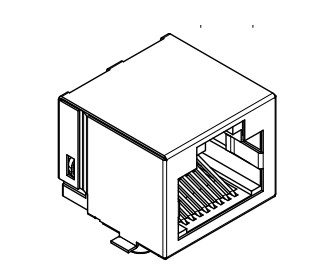

634008149821 शील्ड 8P8C RJ45 जैक -40 °C से +85 °C के भीतर काम करता है

634008149821 8P8C मॉड्यूलर जैक का अवलोकन

1प्रकार और माउंटिंग:यह एक WR-MJ श्रृंखला मॉड्यूलर जैक है जिसमें 8 स्थिति और 8 संपर्क (8P8C) हैं, जो सतह माउंट प्रौद्योगिकी (SMT) अनुप्रयोगों के लिए डिज़ाइन किया गया है और इसमें एक टैब-अप कॉन्फ़िगरेशन के साथ क्षैतिज अभिविन्यास है।

2विद्युत चुम्बकीय हस्तक्षेप (ईएमआई) सुरक्षाः634008149821 एक आश्रित कनेक्टर है जो ईएमआई के खिलाफ सुरक्षा करता है, ईथरनेट जैसे उच्च गति डेटा संचरण अनुप्रयोगों में सिग्नल अखंडता सुनिश्चित करता है।

3प्रदर्शन और स्थायित्व:

• संभोग चक्र:लंबे समय तक उपयोग के दौरान विश्वसनीय कनेक्टिविटी के लिए 500 संभोग चक्रों के परिचालन जीवनकाल के लिए नामित।
• तापमान सीमाःसामान्य संचालन तापमान सीमा -40°C से +85°C तक है, जो इलेक्ट्रॉनिक उपकरणों में विभिन्न पर्यावरणीय परिस्थितियों के लिए उपयुक्त है।

4विद्युत विशेषताएं:

• नामित धारा और वोल्टेजः1.5 एम्पियर का नाममात्र करंट और 120 वोल्ट (AC) का कार्य वोल्टेज।
• प्रतिरोध वोल्टेजः1000 वोल्ट (AC) के वोल्टेज को बिना टूटने के 60 सेकंड तक सहन कर सकता है।
• संपर्क प्रतिरोधःकम संकेत हानि और कुशल शक्ति हस्तांतरण के लिए अधिकतम संपर्क प्रतिरोध 20 मिलियन ओम।
• इन्सुलेशन प्रतिरोधः500 वोल्ट (DC) पर परीक्षण करने पर 500 मेगाओहम्स का न्यूनतम इन्सुलेशन प्रतिरोध विद्युत प्रवाहक भागों के बीच वर्तमान रिसाव को रोकने के लिए।

5सामग्री:

• इन्सुलेटर आवास:पीए9टी (एक उच्च प्रदर्शन वाले पॉलीआमाइड थर्मोप्लास्टिक) से बना है, UL94 V-0 की ज्वलनशीलता रेटिंग के साथ।
• संपर्क:उच्च चालकता और यांत्रिक शक्ति के लिए तांबे के मिश्र धातु से मुहरबंद, उत्कृष्ट संक्षारण प्रतिरोध और कम संपर्क प्रतिरोध के लिए चुनावी रूप से सोने से लेपित।
• परिरक्षण:प्रभावी ईएमआई परिरक्षण और अच्छी सोल्डराइबिलिटी के लिए पीतल से निर्मित और निकेल से लेपित।

6पर्यावरण और विनियामक अनुपालनः

• RoHS अनुपालनःनिर्दिष्ट खतरनाक पदार्थों से मुक्त।
• REACH अनुपालनःREACH नियमों के अनुरूप है।
• यूएल अनुमोदनःमान्यता प्राप्त सुरक्षा मानकों को पूरा करना।

7अनुप्रयोग:नेटवर्क उपकरण, दूरसंचार उपकरण, औद्योगिक नियंत्रण सहित विश्वसनीय ईथरनेट या अन्य डेटा कनेक्टिविटी की आवश्यकता वाले अनुप्रयोगों की एक विस्तृत श्रृंखला के लिए उपयुक्त,और उपभोक्ता इलेक्ट्रॉनिक्स.

634008149821 डाटाशीट-- अनुशंसित भूमि पैटर्न:
