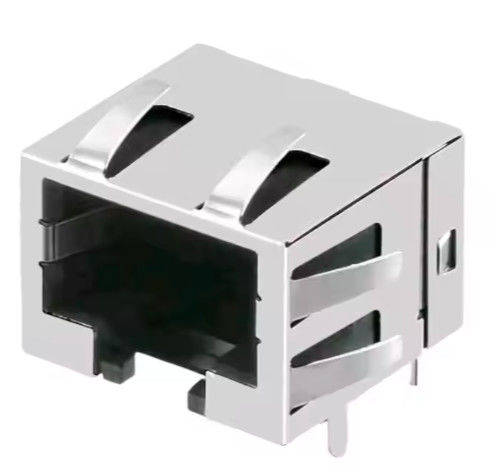

1734795-5 छिपा हुआ आरजे45 मॉड्यूलर जैक 8P8C होल माउंट के माध्यम से

सारांश

द1734795-5ढाला हुआ है8P8Cआरजे45 जैकके लिए डिज़ाइन किया गयाईथरनेट कनेक्शन, समर्थनश्रेणी 3 (श्रेणी 3) प्रदर्शनइसमें एकसही कोण (90°) अभिविन्यास, जिससे यह अंतरिक्ष-प्रतिबंधित पीसीबी डिजाइनों के लिए उपयुक्त है।सोने से ढंके हुए फास्फोर कांस्य संपर्कविश्वसनीय संकेत संचरण और संक्षारण प्रतिरोध के लिए।छेद के माध्यम से मिलाप की स्थापनाडिजाइन, यह मजबूत यांत्रिक स्थिरता सुनिश्चित करता है।RoHS अनुपालन, सीसा मुक्त, और मिलते हैंयूएल 94 वी-0 ज्वलनशीलता मानक, इसे औद्योगिक और नेटवर्किंग अनुप्रयोगों के लिए आदर्श बनाता है।

विनिर्देश

आवेदन

• नेटवर्क स्विच और राउटर
• औद्योगिक ईथरनेट उपकरण
• स्थिर ईथरनेट कनेक्शन की आवश्यकता वाले एम्बेडेड सिस्टम
• दूरसंचार उपकरण

सामान्य प्रश्न - 1734795-5 आरजे45 मॉड्यूलर जैक

प्रश्न 1: इस आरजे45 कनेक्टर का अभिविन्यास क्या है?
उत्तरः 1734795-5 में एक सही कोण (90°) अभिविन्यास है, जो इसे अंतरिक्ष-प्रतिबंधित पीसीबी डिजाइनों के लिए आदर्श बनाता है।

प्रश्न 2: क्या यह कनेक्टर परिरक्षित है?
उत्तर: हां, 1734795-5 में पूर्ण धातु की परिरक्षण है जो विद्युत शोर वातावरण में विश्वसनीय संकेत संचरण के लिए उत्कृष्ट ईएमआई/आरएफआई सुरक्षा प्रदान करता है।

Q3: इस कनेक्टर का उपयोग किस प्रकार की माउंटिंग के लिए किया जाता है?
उत्तरः यह सुरक्षित पीसीबी लगाव के लिए थ्रू-होल सोल्डरिंग माउंटिंग (THT) का उपयोग करता है, जो सतह-माउंट विकल्पों की तुलना में बेहतर यांत्रिक शक्ति प्रदान करता है।

Q4: संपर्क कोटिंग सामग्री क्या है?
एः संपर्क में इष्टतम चालकता और संक्षारण प्रतिरोध के लिए फॉस्फोर कांस्य पर निकल पर सोने की चढ़ाई होती है (आमतौर पर 1.27μm सोना 2.54μm निकल पर) ।

Q5: ऑपरेटिंग तापमान सीमा क्या है?
A: 1734795-5 थ्रू होल RJ45 जैक -40°C से +85°C के भीतर काम करते हैं, औद्योगिक वातावरण के लिए उपयुक्त हैं।

प्रश्न 6: क्या यह कनेक्टर ऑटो-एमडीआईएक्स का समर्थन करता है?
A: ऑटो-MDIX कार्यक्षमता कनेक्टर के बजाय जुड़े PHY/चिपसेट पर निर्भर करती है। 1734795-5 एक निष्क्रिय घटक है जो MDI और MDI-X दोनों कॉन्फ़िगरेशन के साथ काम करता है।
