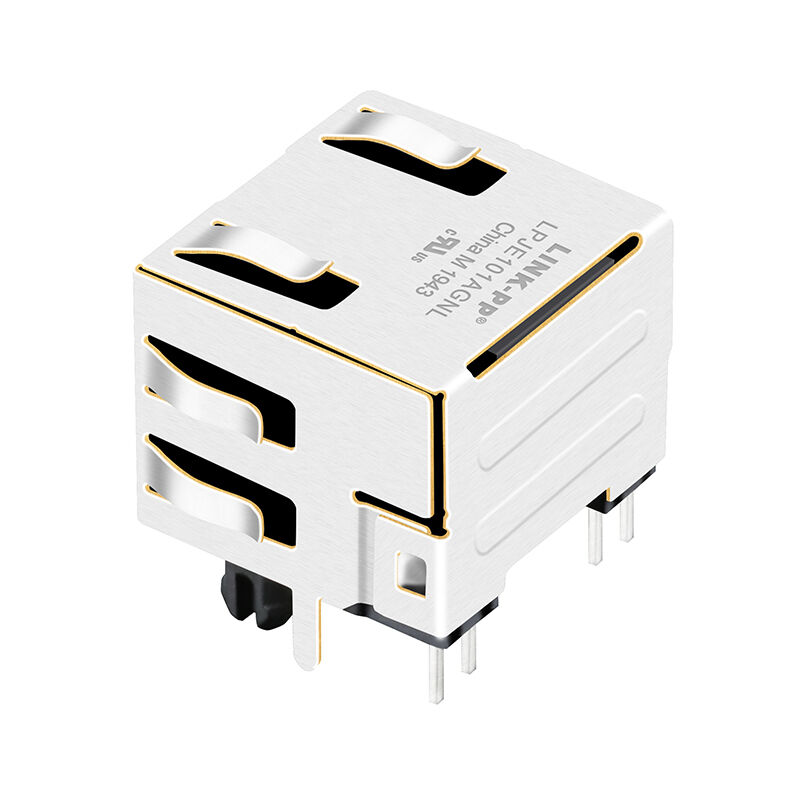

615008137421 8P8C RJ45 एलईडी क्रॉस LPJE101AGNL के साथ मॉड्यूलर जैक

उत्पाद अवलोकन

यह 615008137421 एक परिरक्षित RJ45 मॉड्यूलर जैक (8P8C) है जो Würth Elektronik’s WR-MJ श्रृंखला से है, जिसे विश्वसनीय ईथरनेट LAN कनेक्टिविटी के लिए औद्योगिक और वाणिज्यिक इलेक्ट्रॉनिक्स में डिज़ाइन किया गया है।

इस कनेक्टर में एक दायां-कोण (क्षैतिज) थ्रू-होल डिज़ाइन, एकीकृत EMI परिरक्षण पैनल उंगलियों के साथ, और दोहरी एलईडी संकेतक नेटवर्क लिंक और गतिविधि स्थिति के लिए हैं।

के लिए अनुकूलित Cat5 ईथरनेट अनुप्रयोग (10/100 Mbps), 615008137421 का उपयोग व्यापक रूप से राउटर, स्विच, एम्बेडेड सिस्टम और संचार उपकरणों में किया जाता है जहां यांत्रिक मजबूती, EMC प्रदर्शन और दृश्य स्थिति संकेत की आवश्यकता होती है।

मुख्य विशेषताएं

• RJ45 मॉड्यूलर जैक (8P8C), सिंगल पोर्ट
• दायां-कोण / क्षैतिज पीसीबी माउंट
• थ्रू-होल टर्मिनेशन (THT)
• EMI पैनल उंगलियों के साथ परिरक्षित आवास
• एकीकृत दोहरी एलईडी (पीला + हरा)
• Cat5 ईथरनेट प्रदर्शन
• उच्च यांत्रिक स्थायित्व (750 मिलन चक्र)
• UL94 V-0 ज्वाला-मंदक आवास
• औद्योगिक तापमान रेंज (-40°C से +85°C)

की विशिष्टताएँ 615008137421 8P8C RJ45 जैक

विद्युत गुण

सामग्री गुण

यह 615008137421 RJ45 कनेक्टर चयनात्मक सोने की परत वाले तांबे के मिश्र धातु संपर्कों का उपयोग करता है जिसमें निकल-प्लेटेड कांस्य ढाल के साथ जोड़ता है ताकि स्थिर सिग्नल ट्रांसमिशन, EMI दमन और दीर्घकालिक स्थायित्व के लिए उपयुक्त बनाता है।

इसका UL94 V-0 PBT आवास औद्योगिक तापमान वातावरण और वेव-सोल्डरिंग प्रक्रियाओं में विश्वसनीय संचालन का समर्थन करता है।

1. इंसुलेटर सामग्री: PBT (पॉलीब्यूटिलीन टेरेफ्थेलेट)
2. इंसुलेटर ज्वलनशीलता रेटिंग: UL94 V-0
3. इंसुलेटर रंग: काला
4. संपर्क सामग्री: तांबे का मिश्र धातु
5. संपर्क चढ़ाना: चयनात्मक सोना
6. संपर्क प्रकार: मुहर लगी
7. परिरक्षण सामग्री: कांस्य
8. परिरक्षण चढ़ाना: निकल (Ni)

615008137421 डेटाशीट

Würth 615008137421 डेटाशीट - आयाम

615008137421 डेटाशीट - अनुशंसित छेद पैटर्न

अक्सर पूछे जाने वाले प्रश्न – 615008137421 RJ45 मॉड्यूलर जैक

1. 615008137421 RJ45 कनेक्टर क्या है?

यह 615008137421 एक परिरक्षित RJ45 मॉड्यूलर जैक (8P8C) है जो Würth Elektronik’s WR-MJ श्रृंखला से है, जिसे Cat5 ईथरनेट अनुप्रयोगों के लिए डिज़ाइन किया गया है। इसमें एक दायां-कोण थ्रू-होल डिज़ाइन, EMI पैनल उंगलियां, और दोहरी एलईडी संकेतक लिंक और गतिविधि स्थिति के लिए हैं।

2. क्या 615008137421 में एकीकृत मैग्नेटिक्स शामिल हैं?

नहीं। 615008137421 में एकीकृत ईथरनेट मैग्नेटिक्स शामिल नहीं हैं. ईथरनेट अलगाव और सिग्नल आवश्यकताओं को पूरा करने के लिए बाहरी LAN मैग्नेटिक्स या PHY-साइड मैग्नेटिक्स की आवश्यकता होती है।

3. 615008137421 किन ईथरनेट गति का समर्थन करता है?

कनेक्टर Cat5 ईथरनेट है, जो इसे 10/100 Mbps (फास्ट ईथरनेट) अनुप्रयोगों के लिए उपयुक्त बनाता है। इसका उपयोग आमतौर पर विरासत और औद्योगिक ईथरनेट डिज़ाइनों में किया जाता है।

4. 615008137421 पर एलईडी क्या दर्शाते हैं?

कनेक्टर में दो एकीकृत एलईडी शामिल हैं:

• पीला एलईडी: लिंक या गतिविधि संकेत
• हरा एलईडी: गति या स्थिति संकेत

सटीक एलईडी व्यवहार ईथरनेट PHY और सिस्टम डिज़ाइन पर निर्भर करता है।

5. क्या 615008137421 परिरक्षित है?

हाँ। 615008137421 में EMI पैनल उंगलियों के साथ पूरी तरह से परिरक्षित धातु आवास है, जो EMC प्रदर्शन को बेहतर बनाने और शोर वाले वातावरण में विद्युत चुम्बकीय हस्तक्षेप को कम करने में मदद करता है।

7. 615008137421 का ऑपरेटिंग तापमान रेंज क्या है?

ऑपरेटिंग तापमान रेंज -40°C से +85°C है, जो इसे औद्योगिक और वाणिज्यिक अनुप्रयोगों के लिए उपयुक्त बनाता है।

8. 615008137421 कनेक्टर का माउंटिंग प्रकार क्या है?

कनेक्टर थ्रू-होल (THT) माउंटिंग का उपयोग करता है जिसमें दायां-कोण (क्षैतिज) अभिविन्यास होता है, जो पीसीबी एज ईथरनेट पोर्ट के लिए आदर्श है।

9. क्या 615008137421 RoHS अनुरूप है?

हाँ। 615008137421 RoHS अनुरूप है, जो इलेक्ट्रॉनिक घटकों के लिए पर्यावरणीय और नियामक आवश्यकताओं को पूरा करता है।

10. 615008137421 का उपयोग आमतौर पर किन अनुप्रयोगों में किया जाता है?

सामान्य अनुप्रयोगों में शामिल हैं:

• ईथरनेट स्विच और राउटर
• एम्बेडेड नियंत्रक और औद्योगिक पीसी
• संचार गेटवे
• नेटवर्क इंटरफेस बोर्ड
• औद्योगिक और उपभोक्ता नेटवर्किंग उपकरण
