उत्पाद विवरण
उत्पत्ति के प्लेस: चीन
ब्रांड नाम: LINK-PP
प्रमाणन: UL,ROHS,Reach,ISO
मॉडल संख्या: J0026D01BNL
भुगतान और शिपिंग शर्तें
न्यूनतम आदेश मात्रा: 50/500/1000/25K
मूल्य: $0.05-$1.28
पैकेजिंग विवरण: 50pcs / ट्रे, 1200pcs / गत्ते का डिब्बा
प्रसव के समय: भण्डार
भुगतान शर्तें: टीटी, नेट 30/60/90 दिन Day
आपूर्ति की क्षमता: 4200K-पीसीएस / माह
त्वरित विवरण
विशेष रूप से एएस-इंटरफेस मॉड्यूल/स्लेव के लिए
सिंगल पोर्ट, मल्टी-पोर्ट और स्टैकेबल कॉन्फ़िगरेशन (थ्रू-होल)
बोर्ड पर रखे जाने वाले घटकों की संख्या को कम करता है
बोर्ड स्थान को मुक्त करता है और संकेत सुरक्षा प्रदान करता है
प्रणाली में शोर में कमी
बेहतर विश्वसनीयता और इष्टतम प्रणाली प्रदर्शन
कम संकेत मार्गों के होने के लाभ और कम घटकों वाले प्रणालियों से विश्वसनीयता में वृद्धि
निर्माताओं को लागत में कमी के अपने लक्ष्यों को प्राप्त करने में मदद करता है
विनिर्देश
|
विशेषताएं
|

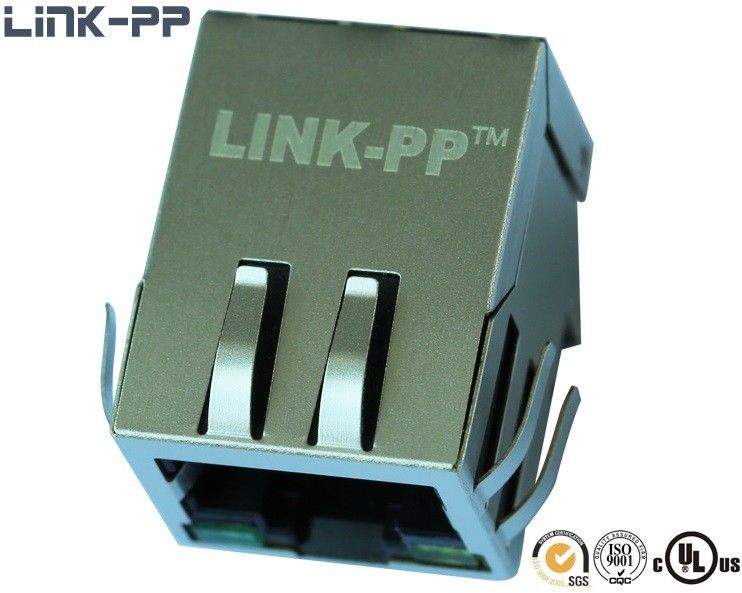

203318 10 / 100बेस-टी आरजे45 पीसीबी जैक LPJ0112GDNL के माध्यम से एम्बेडेड मेनबोर्ड के लिए |
| 2) यूएसबी के साथ एसएमडी, टीएचटी और टीएचटी | |
| 3) 350μH min,OCL 8mA पूर्वाग्रह के साथ | |
| 4)आईईईई 802 के अनुरूप है।3 | |
|
5)विस्तारित तापमान सीमा0°c~70°c (या-40°C~+85°C) उपलब्ध |
|
| 6)PoE/PoE+ (350mA~720mA) | |
| संचालन/अनुप्रयोग | ×डीएसएल मॉडम |
| एम्बेडेड पीसी | |
| लैन अनुप्रयोग | |
| हब, राउटर, स्विच | |
| एवीआर, डीवीआर | |
| विद्युत विशेषताएं | |
| ढाला हुआ | के साथ/बिना |
| समाप्ति की विशेषताएं | |
| ईएमआई उंगली | के साथ/बिना |
| समाप्ति विधि |
सोल्डर |
| शरीर की विशेषताएं | |
| एलईडी | के साथ/बिना |
| ईएमआई उंगलियां - शीर्ष और पक्ष | के साथ/बिना |
| लटकन अभिविन्यास | टेप ऊपर/नीचे |
| पीसीबी पूंछ की लंबाई | 3.5±0.5 मिमी |
|
बोर्ड से ऊपर की ऊँचाई |
वैकल्पिक |
| संपर्क विशेषताएं | |
| पूर्व लोड | हाँ |
| संपर्क समाप्ति प्रकार | छेद से |
| कनेक्टर शैली | जैक |
|
कोरों की संख्या |
8 |
| उद्योग मानक | |
| सीसा मुक्त मिलाप प्रक्रिया | 265 डिग्री सेल्सियस तक चलने योग्य वेव सॉल्डर |
| RoHS/elv अनुपालन इतिहास | हमेशा RoHS अनुपालन किया गया |
| उपयोग की शर्तें | |
| लागू होता है | मुद्रित सर्किट बोर्ड |
| पर्यावरणीय परिस्थितियाँ | कार्यालय / परिसर |
| ऑपरेटिंग तापमान ((°c) | 0°c~70°c /-40°C~+85°C |
| अन्य विशेषताएं | |
| चुंबकीय सर्किट | 3D15 |
| स्थिति सूचक | एलईडी |
| बाएं एलईडी रंग | वैकल्पिक |
| सही एलईडी रंग | वैकल्पिक |
| अनकपलिंग कैपेसिटर | के साथ/बिना |
| पीछे की पीसीबी ग्राउंड टैब | के साथ/बिना |
| एकल सीसा की मात्रा | 8 |
|
डाटाशीट |
ई-मेल पूछताछ Summer@link-PP.com पर |
| अन्य नाम | LPJ0112GDNL |
LINK-PPआरजे45 के लिए डिज़ाइन किया गयाबीगलबोन ब्लैककाटेक्सास वाद्य
http://www.ti.com/tool/beaglebk#0
एआरएम® कॉर्टेक्सTM-ए8 प्रोसेसर डेवलपर्स और शौकीनों के लिए एक कम लागत वाला, ओपन सोर्स, समुदाय समर्थित विकास मंच।
LINK-PP ------------ Ti के लिए एम्बेडेड सिस्टम का नामित आपूर्तिकर्ता और समर्थक
| 203318 10 / 100बेस-टी आरजे45 पीसीबी जैक LPJ0112GDNL के माध्यम से एम्बेडेड मेनबोर्ड के लिए | |
| पीसीबी माउंट का प्रकार | थ्रू-होल (THT) |
| बंदरगाहों की संख्या | 1, 2, और 4 बंदरगाहों और Stackable 2x1, 2x2, 2x4, 2x6 और 2x8 |
| ढाल और ढाल से मुक्त | शील्ड और अनशील्ड में उपलब्ध |
| कनेक्टर का प्रकार | आरजे45 |
| पीओई | ईथरनेट पर पावर एकीकृत या बिना |
| चुंबकत्व | चुंबकीय एकीकृत |
| चुंबकीय गति | चुंबकीय 10/100Mbps या 1000Mbps |
| पैकेजिंग | ट्रे विकल्प |
| टैब स्थान | टैब ऊपर और टैब नीचे विकल्प |
| एलईडी रंग | वैकल्पिक |
| पदों की संख्या | 8 और 10 पद या अन्य |
| संपर्क की संख्या | 8 और 10 संपर्क या अन्य |
| RoHS अनुरूप | हाँ |
| मिलाप का तापमान | 230 से 240 डिग्री सेल्सियस 5-10 सेकंड |
| सोल्डर हाई-टेंप विकल्प | 260 डिग्री सेल्सियस 5-10 सेकंड |
| उच्च तापमान विकल्प | -40 से +85 डिग्री फारेनहाइट |
| परिचालन तापमान | -0 से 70 डिग्री सेल्सियस |
