उत्पाद विवरण
उत्पत्ति के प्लेस: चीन
ब्रांड नाम: LINK-PP
प्रमाणन: UL,ROHS,Reach,ISO
मॉडल संख्या: E5288-006-02-एल
भुगतान और शिपिंग शर्तें
न्यूनतम आदेश मात्रा: 50/500/1000/25K
मूल्य: $0.5-$0.85
पैकेजिंग विवरण: 50pcs / ट्रे; 1200PCS / गत्ते का डिब्बा
प्रसव के समय: स्टॉक शिप में आज
भुगतान शर्तें: टीटी, नेट 30/60/90 दिन Day
आपूर्ति की क्षमता: 4000K / माह
भाग संख्या: |
E5288-006-02-एल |
कनेक्टर प्रकार: |
RJ45 (8P8C) |
बंदरगाह विन्यास: |
1x1 (एकल बंदरगाह) |
अभिविन्यास: |
शीर्ष प्रविष्टि/ऊर्ध्वाधर |
माउंटिंग स्टाइल: |
सतही माउंट |
परिरक्षण: |
रक्षाहीन |
एल ई डी: |
कोई एलईडी नहीं |
आधार - सामग्री दर: |
कैट 3 |
वेल्टेज रेटिंग: |
125 वीएसी आरएमएस |
भुगतान की शर्तें: |
1.5 एएमपी |
भाग संख्या: |
E5288-006-02-एल |
कनेक्टर प्रकार: |
RJ45 (8P8C) |
बंदरगाह विन्यास: |
1x1 (एकल बंदरगाह) |
अभिविन्यास: |
शीर्ष प्रविष्टि/ऊर्ध्वाधर |
माउंटिंग स्टाइल: |
सतही माउंट |
परिरक्षण: |
रक्षाहीन |
एल ई डी: |
कोई एलईडी नहीं |
आधार - सामग्री दर: |
कैट 3 |
वेल्टेज रेटिंग: |
125 वीएसी आरएमएस |
भुगतान की शर्तें: |
1.5 एएमपी |

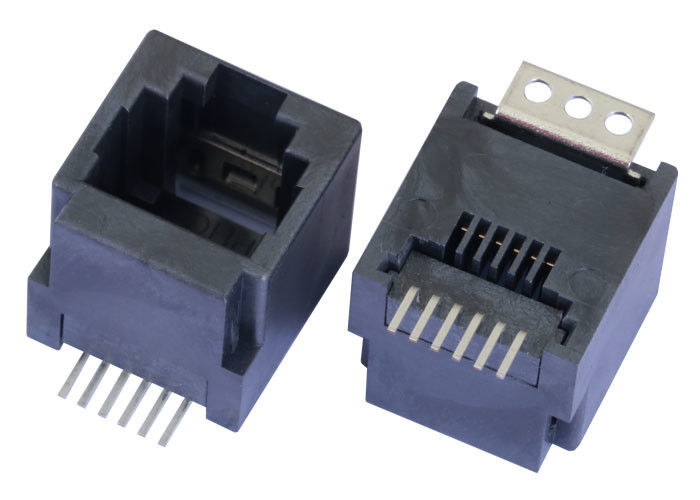

E5288-006-02-एलएक प्रीमियम, सिंगल-पोर्ट (1x1) आरजे45 मॉड्यूलर जैक है जिसे उच्च-विश्वसनीयता वाले दूरसंचार और नेटवर्किंग अनुप्रयोगों के लिए इंजीनियर किया गया है। ए के साथ डिज़ाइन किया गयाशीर्ष प्रविष्टि (ऊर्ध्वाधर)अभिविन्यास औरसरफेस माउंट टेक्नोलॉजी (एसएमटी)अनुकूलता, यह कनेक्टर स्थान-बाधित पीसीबी लेआउट के लिए अनुकूलित है जहां ऊर्ध्वाधर केबल मेटिंग की आवश्यकता होती है।
के साथकैट 3डेटा दर रेटिंग और एक मजबूत ऑपरेटिंग तापमान रेंज-40°C से +85°C, यह वाणिज्यिक नेटवर्किंग और ऊबड़-खाबड़ औद्योगिक वातावरण दोनों के लिए एक आदर्श समाधान है।
| वस्तु | विनिर्देश |
|---|---|
| पी/एन | E5288-006-02-एल |
| कनेक्टर प्रकार | आरजे45 मॉड्यूलर जैक |
| पोर्ट कॉन्फ़िगरेशन | 1x1 |
| आधार - सामग्री दर | कैट 3 |
| प्रवेश कोण | शीर्ष प्रवेश |
| परिरक्षित | नहीं |
| माउंटिंग स्टाइल | श्रीमती/एसएमडी |
| एल ई डी | नहीं |
| RoHS | हाँ |
| वस्तु | विनिर्देश |
|---|---|
| वेल्टेज रेटिंग | 125 वीएसी आरएमएस |
| वर्तमान रेटिंग | 1.5 ए |
| संपर्क प्रतिरोध | अधिकतम 30 वर्ग मीटर |
| इन्सुलेशन प्रतिरोध | 1000 एमΩ मिनट @ 500 वीडीसी |
| ढांकता हुआ ताकत | 1000 वीडीसी आरएमएस, 60 हर्ट्ज़, 1 मिनट |
| वस्तु | विनिर्देश |
|---|---|
| आवास सामग्री | PA10T UL94V-0, काला |
| सामग्री डालें | उच्च तापमान UL94V-0 |
| सामग्री से संपर्क करें | फॉस्फोर कांस्य, टी=0.35 मिमी |
| संपर्क चढ़ाना | संपर्क क्षेत्र पर निकल के ऊपर सोना चढ़ाना |
| सोल्डरिंग पिन | मैट एसएन चढ़ाना |
| परिचालन जीवन | 750 चक्र मिनट |
| पीसीबी रिटेंशन पोस्ट-सोल्डर | 18 पाउंड मिनट |
| वस्तु | विनिर्देश |
|---|---|
| भंडारण तापमान | -40°C से +85°C |
| परिचालन तापमान | -40°C से +85°C |
| आईआर रिफ्लो पीक सोल्डरिंग तापमान | 255°C से 265°C (5-10 सेकंड) |
| अनुपालन | RoHS अनुरूप |
विश्वसनीय आवाज और डेटा कनेक्टिविटी की आवश्यकता वाले विभिन्न क्षेत्रों में E5288-006-02-L का व्यापक रूप से उपयोग किया जाता है:
E5288-006-02-L CAT 3 टॉप एंट्री RJ45 मॉड्यूलर जैकउन अनुप्रयोगों के लिए एक भरोसेमंद और स्थान-कुशल कनेक्टर है जिन्हें एक सरल, मजबूत और RoHS-संगत RJ45 इंटरफ़ेस की आवश्यकता होती है। के साथ1x1 शीर्ष प्रविष्टि डिज़ाइन,एसएमटी माउंटिंग, औरऔद्योगिक तापमान सहनशीलता, यह एम्बेडेड संचार प्रणालियों, दूरसंचार उपकरण और अन्य कॉम्पैक्ट इलेक्ट्रॉनिक डिज़ाइनों के लिए बिल्कुल उपयुक्त है।
शीर्ष प्रविष्टि कॉन्फ़िगरेशन पीसीबी लेआउट का समर्थन करता है जहां ऊर्ध्वाधर कनेक्टर पहुंच को प्राथमिकता दी जाती है। यह E5288-006-02-L को कॉम्पैक्ट उपकरण बाड़ों और सघन बोर्ड डिज़ाइन के लिए एक व्यावहारिक विकल्प बनाता है।
इसकी सतह माउंट डिज़ाइन स्वचालित उत्पादन को सरल बनाती है और असेंबली स्थिरता में सुधार करने में मदद करती है, खासकर उच्च मात्रा वाले विनिर्माण वातावरण में।
सोना चढ़ाया हुआ संपर्क सतहों और एक टिकाऊ फॉस्फोर कांस्य संपर्क संरचना के साथ, कनेक्टर को स्थिर सिग्नल ट्रांसमिशन और दीर्घकालिक प्रदर्शन बनाए रखने के लिए बनाया गया है।
कनेक्टर को न्यूनतम के लिए रेट किया गया है750 संभोग चक्र, डिजाइनरों को बार-बार उपयोग के वातावरण में विश्वास दिलाता है।
E5288-006-02-L हैRoHS अनुरूपऔर औद्योगिक और वाणिज्यिक वातावरण में भरोसेमंद संचालन का समर्थन करने के लिए उच्च तापमान, ज्वाला-मंदक सामग्री के साथ बनाया गया है। यह मॉड्यूलर प्लग मेटिंग के लिए आवश्यक विद्युत और यांत्रिक मानकों को भी पूरा करता हैएफसीसी भाग 68, उपभाग एफ.
