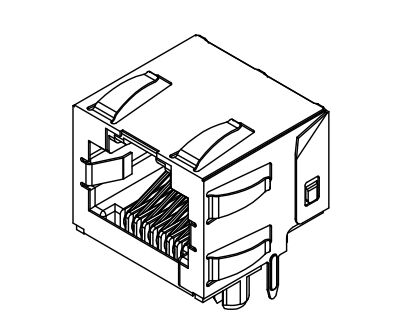

44620-0002 शील्डेड आरजे45 मॉड्यूलर जैक आरजे-11 कीपआउट फीचर के साथ

द44620-0002एक उच्च प्रदर्शन, एकल-पोर्ट (1x1) उलटा मॉड्यूलर जैक है जो उच्च घनत्व नेटवर्क और दूरसंचार अनुप्रयोगों के लिए डिज़ाइन किया गया है.एक कम प्रोफाइल, सही कोण अभिविन्यास की विशेषता है, इस परिरक्षित कनेक्टर स्थायित्व और कॉम्पैक्ट वातावरण में बेहतर संकेत अखंडता के लिए इंजीनियर है.

इसकी विशिष्टताआरजे-11 रखरखाव सुविधाएक यांत्रिक सुरक्षा प्रदान करता है, जो RJ-11 या RJ-12 प्लग के आकस्मिक सम्मिलन को रोकता है जो RJ-45 इंटरफ़ेस के बाहरी पिन को नुकसान पहुंचा सकता है.

चुंबक के बिना एकल पोर्ट RJ45 कनेक्टर की विशेषताएंः

शील्ड 8P8C RJ45 महिला कनेक्टर नेटवर्क कनेक्शन के लिए विश्वसनीय घटक हैं। इसमें एक टैब-अप 1X1 एकल पोर्ट है जो संबंधित जैक में आसान और सुरक्षित सम्मिलन सुनिश्चित करता है।बिना एलईडी के ऐसे उपकरणों के लिए उपयुक्त है जिनके लिए दृश्य स्थिति प्रदर्शन की आवश्यकता नहीं हैयह आरजे45 कनेक्टर RoHS और पर्यावरण स्थिरता नियमों के अनुरूप है।

• उलटा डिजाइन (शीर्ष लटकन): पीसीबी स्थान को अनुकूलित करता है और तंग घेरों में केबल प्रबंधन को सरल बनाता है।
• एकीकृत परिरक्षण: उत्कृष्ट ईएमआई सुरक्षा और ग्राउंडिंग प्रदान करने के लिए पैनल ग्राउंड टैब के साथ पीतल की ढाल है।
• आरजे-11 रखरखाव सुरक्षा: यांत्रिक डिजाइन विशेष रूप से गलत प्लग सम्मिलन से क्षति को रोकता है।
• उच्च सामग्री गुणवत्ता: उच्च तापमान, कांच से भरे नायलॉन (UL 94V-0) और उच्च चालकता वाले फॉस्फर कांस्य टर्मिनलों के साथ निर्मित।
• भरोसेमंद कोटिंगसंपर्क क्षेत्र में 50 माइक्रोइंच (1.27 $m) का चयनित सोने का चढ़ाना 500 चक्रों तक के दीर्घकालिक संभोग स्थायित्व सुनिश्चित करता है।

44620-0002 चुंबक रहित आरजे45 विस्तृत विनिर्देश

भौतिक एवं यांत्रिक

विद्युत विनिर्देश

सोल्डर और पर्यावरण विनिर्देश

44620-0002 RJ45 डेटाशीटः

आरजे45 मॉड्यूलर जैकअनुपालन और मानक

• एफसीसी नियमावलीःमॉड्यूलर जैक के लिए FCC भाग 68.5 के अनुरूप.
• कॉस्मेटिक मानक:PS-45499-002 की कक्षा B की आवश्यकताओं के अनुरूप.
• उत्पाद विनिर्देश:PS-43860-003.
• दहनशीलता:UL 94V-0 रेटेड.

मोलेक्स 44620-0002 आरजे-45 इनवर्टेड मॉड्यूलर जैक FAQ

1. सामान्य उत्पाद अवलोकन

प्रश्न 1: "आरजे-11 कीपोट फीचर" क्या है?

यह एक यांत्रिक डिजाइन है जो RJ-45 जैक में RJ-11 प्लग के आकस्मिक सम्मिलन को रोकता है, संवेदनशील बाहरी पिन को क्षति से बचाता है।

प्रश्न 2: इस कनेक्टर के लिए "उलटा" का क्या अर्थ है?

जैक में शीर्ष-लॉच अभिविन्यास होता है। जब कनेक्टर पीसीबी पर लगाया जाता है तो संभोग केबल का लॉक टैब ऊपर की ओर मुड़ता है।

प्रश्न 3: क्या यह कनेक्टर परिरक्षित है?

हाँ, इसमें ईएमआई सुरक्षा के लिए पीतल की ढाल और पैनल ग्राउंड टैब शामिल हैं।

2सामग्री और निर्माण की गुणवत्ता

प्रश्न 1: किस सामग्री का प्रयोग किया जाता है?

• आवासः काली, कांच से भरा नायलॉन (पीए), यूएल 94वी-0 रेटेड
• टर्मिनल: उच्च प्रदर्शन वाले फॉस्फर कांस्य
• ढाल: टिकाऊ पीतल

Q2: कोटिंग विनिर्देश क्या हैं?

• संपर्क क्षेत्र: न्यूनतम 50 μin (1.27 μm) सोना
• पीसी पूंछ क्षेत्रः न्यूनतम 100 μin (2.54 μm) टिन
• अंडरप्लेट: न्यूनतम 50 μin (1.27 μm) निकेल
• ढालः 100 μin (2.54 μm) निकेल 50 μin (1.27 μm) कॉपर अंडरप्लेट पर

3. तकनीकी विनिर्देश और पदचिह्न

प्रश्न 1: जैक की ऊंचाई क्या है?

कम प्रोफ़ाइल ऊंचाईः 13.46 मिमी (.530")

प्रश्न 2: पीसीबी की सिफारिश की गई मोटाई क्या है?

1.57 मिमी (.062")

Q3: पीसीबी लेआउट के लिए छेद व्यास सहिष्णुताएँ क्या हैं?

विशिष्ट टर्मिनल छेद व्यासः 0.89 ± 0.08 मिमी (.035" ±.003")

4अनुपालन और मानक

प्रश्न 1: क्या यह जैक एफसीसी नियमों को पूरा करता है?

हाँ, मॉड्यूलर जैक के लिए FCC नियम भाग 68.5 के अनुरूप है।

Q2: कॉस्मेटिक विनिर्देश क्या है?

यह कॉस्मेटिक स्पेसिफिकेशन PS-45499-002 की क्लास B की आवश्यकताओं के अनुरूप है।

प्रश्न 3: क्या ये जैक स्टैकेबल हैं?

पैनल ग्राउंड टैब के बिना संस्करणों के लिए साइड-टू-साइड स्टैकेबिलिटी समर्थित है।

5पैकेजिंग और हैंडलिंग

Q1: 44620-0002 कैसे पैक किया जाता है?

मोलेक्स विनिर्देश PK-43860-005 के अनुसार थर्मोफॉर्म ट्रे में पैक किया गया।

Q2: मिलाप के लिए तापमान सीमा क्या है?

260 डिग्री सेल्सियस तक की तरंगों के साथ मिलाप का सामना करता है।
