उत्पाद विवरण
उत्पत्ति के प्लेस: चीन
ब्रांड नाम: LINK-PP
प्रमाणन: UL,ROHS,Reach,ISO

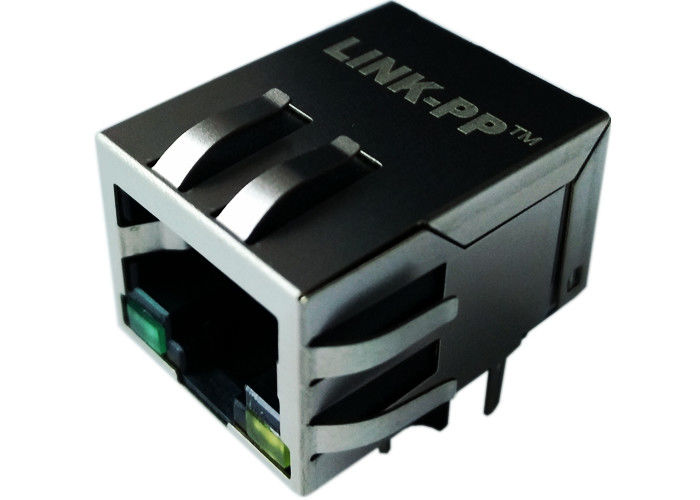

मॉडल संख्या: HR921157C
भुगतान और शिपिंग शर्तें
न्यूनतम आदेश मात्रा: 50/500/1000/25K
मूल्य: $0.05-$1.28
पैकेजिंग विवरण: 50pcs / ट्रे, 1200pcs / गत्ते का डिब्बा
प्रसव के समय: भण्डार
भुगतान शर्तें: टीटी, नेट 30/60/90 दिन Day
आपूर्ति की क्षमता: 4200K-पीसीएस / माह
अनुपालन: |
IEEE802.3 विशिष्टता को पूरा करता है |
नेतृत्व किया: |
बाएं: हरा, दाएं: पीला |
हिपोट टेस्ट: |
1500Vrms |
अनिच्छा ocl: |
350μh न्यूनतम |
घुमाव अनुपात: |
1CT: 1CT () 2%) |
तापमान रेंज आपरेट करना: |
0 डिग्री सेल्सियस से 70 डिग्री सेल्सियस |
अनुपालन: |
IEEE802.3 विशिष्टता को पूरा करता है |
नेतृत्व किया: |
बाएं: हरा, दाएं: पीला |
हिपोट टेस्ट: |
1500Vrms |
अनिच्छा ocl: |
350μh न्यूनतम |
घुमाव अनुपात: |
1CT: 1CT () 2%) |
तापमान रेंज आपरेट करना: |
0 डिग्री सेल्सियस से 70 डिग्री सेल्सियस |
| श्रेणी | विनिर्देश |
|---|---|
| एलईडी विनिर्देश | |
| एलईडी विन्यास | दोहरी (बाएंः हरा, दाएंः पीला) |
| रंग उत्सर्जित करना | हराः 565nmपीलाः 585nm |
| आगे का वोल्टेज (VF) | 1.8 ¢2.8V @ IF = 20mA (दोनों रंग) |
| रिवर्स करंट (IR) | अधिकतम 10μA @ VR = 5V (दोनों रंग) |
| यांत्रिक विनिर्देश | |
| आयाम (मिमी) | चौड़ाईः 15.93ऊंचाईः 13.80गहनताः 21.25 |
| पीसीबी लेआउट | 2.54 मिमी पिच |
| माउंटिंग प्रकार | थ्रू-होल (THT) |
| अभिविन्यास | सामने का प्रवेश |
| सामग्री विनिर्देश | |
| आवास | थर्मोप्लास्टिक पीबीटी + 30% ग्लास फाइबर (UL94V-0) |
| संपर्क | फॉस्फर कांस्य C5210R-EH, मोटाई = 0.35 मिमी |
| पिन | पीतल C2680R-H, मोटाई = 0.35 मिमी |
| ढाल | SUS 201-1/2H, मोटाई = 0.2 मिमी |
| संपर्क कोटिंग | संपर्क क्षेत्र में सोने के 6 माइक्रो-इंच मिन. |
| मिलाप का तापमान | अधिकतम 265°C 5 सेकंड के लिए (वेव सोल्डरिंग) |
| अनुपालन | |
| पर्यावरण अनुपालन | RoHS अनुरूप |
| मानकों का अनुपालन | IEEE802.3 विनिर्देश को पूरा करता है |
| विद्युत विनिर्देश (@25°C) | |
| घुमाव अनुपात (±2%) | TX = 1CT:1CT, RX = 1CT:1CT |
| इंडक्टेंस ओसीएल | 350μH मिन @ 100MHz / 0.1V, 8mA DC Bias |
| सम्मिलन हानि | -1.0dB अधिकतम (0.3 ‰ 100MHz) |
| वापसी हानि (dB Min @100Ω) | 1 ̊30MHz: -18, 40MHz: -16, 50MHz: -14, 60 ̊80MHz: -12 |
| क्रॉसस्टॉक (डीबी मिन) | 30MHz: -45, 60MHz: -40, 100MHz: -35 |
| सामान्य मोड अस्वीकृति (dB Min) | 30MHz: -35, 60MHz: -30, 100MHz: -25 |
| हाइपोट परीक्षण | 1500Vrms |
| परिचालन तापमान सीमा | 0°C से +70°C |
LPJ0017GENL विशेष रूप से 10/100 बेस-टी ईथरनेट कनेक्टिविटी की आवश्यकता वाले अनुप्रयोगों के लिए डिज़ाइन किया गया है, जिसमें शामिल हैंः
एकीकृत चुंबक डिजाइन इन अनुप्रयोगों में कार्यान्वयन को सरल बनाता है, अलग-अलग ट्रांसफार्मर घटकों की आवश्यकता को समाप्त करके, घटकों की संख्या को कम करके, असेंबली जटिलता,और संभावित विफलता बिंदुओं.
