उत्पाद विवरण
उत्पत्ति के प्लेस: चीन
ब्रांड नाम: LINK-PP
प्रमाणन: UL,ROHS,Reach,ISO
मॉडल संख्या: HR911157C
भुगतान और शिपिंग शर्तें
न्यूनतम आदेश मात्रा: 50/500/1000/25K
मूल्य: $0.05-$1.28
पैकेजिंग विवरण: 50pcs / ट्रे, 1200pcs / गत्ते का डिब्बा
प्रसव के समय: 3-5 दिन
भुगतान शर्तें: टीटी, नेट 30/60/90 दिन Day
आपूर्ति की क्षमता: 4200K-पीसीएस / माह
उत्पाद का प्रकार: |
HR911157C 8P8C RJ45 कनेक्टर |
बंदरगाहों की संख्या: |
1x1 |
गति: |
10बेस-टी, 100बेस-टेक्सास |
लैच ओरिएंटेशन: |
नीचे |
माउंटिंग प्रकार: |
छेद के माध्यम से (tht) |
एलईडी विकल्प: |
हरा पीला |
उत्पाद का प्रकार: |
HR911157C 8P8C RJ45 कनेक्टर |
बंदरगाहों की संख्या: |
1x1 |
गति: |
10बेस-टी, 100बेस-टेक्सास |
लैच ओरिएंटेशन: |
नीचे |
माउंटिंग प्रकार: |
छेद के माध्यम से (tht) |
एलईडी विकल्प: |
हरा पीला |

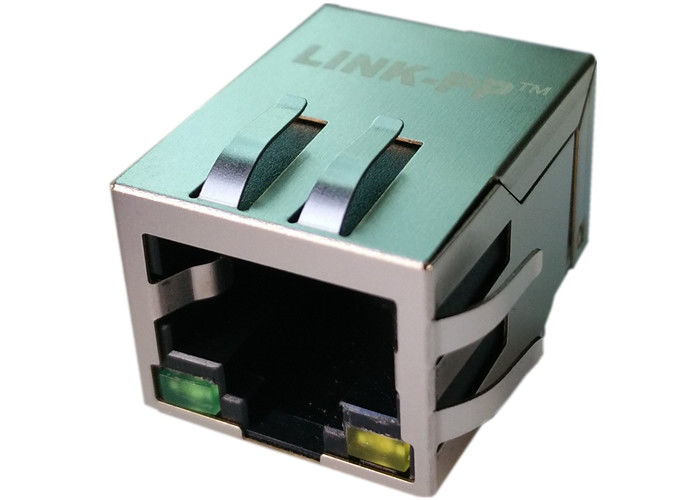

LPJ0017GENL एक एकल-पोर्ट 8P8C RJ45 कनेक्टर है जिसमें 10/100 बेस-टी चुंबकिकी एकीकृत है जिसे LINK-PP इंटरनेशनल टेक्नोलॉजी कंपनी लिमिटेड द्वारा निर्मित किया गया है।यह कनेक्टर ईथरनेट सिग्नल कंडीशनिंग और अलगाव के लिए आवश्यक एकीकृत चुंबकीय घटकों (ट्रांसफार्मर) के साथ भौतिक आरजे 45 जैक को जोड़ती हैइसमें दोहरी एलईडी संकेतक (हरी और पीली) हैं और इसे विभिन्न नेटवर्किंग अनुप्रयोगों के लिए डिज़ाइन किया गया है, जिसमें SOHO (स्माल ऑफिस/होम ऑफिस) डिवाइस, LAN-on-Motherboard कार्यान्वयन, हब,और स्विच.
एकीकृत चुंबक डिजाइन अलग-अलग ट्रांसफार्मर घटकों की आवश्यकता को समाप्त करके, घटकों की संख्या को कम करके, पीसीबी लेआउट को सरल बनाने और मूल्यवान बोर्ड स्थान को बचाने के द्वारा फायदे प्रदान करता है।यह LPJ0017GENL को ईथरनेट कनेक्टिविटी की आवश्यकता वाले अंतरिक्ष-प्रतिबंधित डिजाइनों के लिए एक कुशल समाधान बनाता है.
|
सिंगल पोर्ट आरजे45 कनेक्टर 10/100 बेस-टी एकीकृत चुंबक के साथ, ग्रीन/येलो एलईडी, टैब डाउन, RoHS |
|
|
LINK-PP भाग संख्या |
LPJ0017GENL |
|
भाग संख्या |
HR911157C |
|
अनुप्रयोग-लैन |
ईथरनेट ((No PoE) |
|
AutomDX |
हाँ |
|
Bst सर्किट |
हाँ |
|
विन्यास RX |
टी, सी |
|
विन्यास TX |
टी, सी |
|
संपर्क संभोग क्षेत्र को कवर करना |
स्वर्ण 6u"/15u"/30u" |
|
प्रति बंदरगाह कोर |
4 |
|
डायोड |
कोई डायोड नहीं |
|
एलईडी विकल्प |
हरा/पीला |
|
ताला |
टैब नीचे |
|
बंदरगाहों की संख्या |
1X1 |
|
पीसीबी |
FR4 |
|
पीसीबी माउंट कोण |
साइड एंट्री |
|
पीसीबी रिटेनिंग पोस्ट |
T POST |
|
पैकेज की ऊंचाई (इंच) |
0.531 |
|
पैकेज की ऊंचाई (मिमी) |
13.50 |
|
पैकेज की लंबाई (इंच) |
0.839 |
|
पैकेज की लंबाई (मिमी) |
21.30 |
|
पैकेज की चौड़ाई (इंच) |
0.630 |
|
पैकेज की चौड़ाई (मिमी) |
16.00 |
|
पिन प्रकार |
तीसरा सैनिक |
|
RoHS अनुरूप |
YES-RoHS-5 लीड में सोल्डर छूट के साथ |
|
खोज |
हाँ |
|
शील्ड ईएमआई टैब |
के साथ |
|
गति |
10/100 BASE-T |
|
तापमान |
0 से 70°C |
|
मोड़ अनुपात RX |
1CT:1CT |
|
मोड़ अनुपात TX |
1CT:1CT |
LPJ0017GENL को 10/100 बेस-टी ईथरनेट अनुप्रयोगों के लिए अनुकूलित किया गया है। ट्रांसफार्मर टर्न अनुपात को प्रेषित और प्राप्त जोड़े दोनों के लिए 1: 1 पर सटीक रूप से बनाए रखा गया है,अलगाव बाधा के पार संकेत की अखंडता सुनिश्चित करनाप्राथमिक प्रेरण क्षमता 100MHz पर 0.1V 8mA DC पूर्वाग्रह के साथ न्यूनतम 350μH पर निर्दिष्ट है, जो ईथरनेट अनुप्रयोगों में सिग्नल गुणवत्ता बनाए रखने के लिए पर्याप्त है।
कनेक्टर प्रमुख विद्युत मापदंडों पर उत्कृष्ट प्रदर्शन प्रदर्शित करता है। सम्मिलन हानि 0.3-100 मेगाहर्ट्ज से अधिकतम -1.0dB तक सीमित है,यह सुनिश्चित करना कि 10/100 ईथरनेट द्वारा उपयोग की जाने वाली आवृत्ति रेंज में सिग्नल की ताकत बनाए रखी जाएरिटर्न हानि विनिर्देश आवृत्ति बैंड के अनुसार भिन्न होते हैं (1-30 मेगाहर्ट्ज पर -18dB, 40 मेगाहर्ट्ज पर -16dB, 50 मेगाहर्ट्ज पर -14dB, और 60-80 मेगाहर्ट्ज पर -12dB), यह सुनिश्चित करते हुए कि सिग्नल प्रतिबिंब को न्यूनतम रखा जाए,डेटा त्रुटियों को कम करना.
सिग्नल जोड़े के बीच क्रॉस-टॉक अच्छी तरह से नियंत्रित है, 30 मेगाहर्ट्ज पर -45dB से लेकर 100 मेगाहर्ट्ज पर -35dB तक के विनिर्देशों के साथ, उत्कृष्ट चैनल पृथक्करण प्रदान करता है। इसी तरह,सामान्य मोड अस्वीकृति 30 मेगाहर्ट्ज पर -35dB से 100 मेगाहर्ट्ज पर -25dB तक होती है, विद्युत चुम्बकीय हस्तक्षेप को प्रभावी ढंग से कम करता है। अलगाव 1500Vrms (हिपोट परीक्षण) पर नामित है, जो वोल्टेज वृद्धि के खिलाफ मजबूत सुरक्षा प्रदान करता है और विभिन्न अनुप्रयोगों में सुरक्षा सुनिश्चित करता है।
परLINK-PP, हम आधुनिक नेटवर्किंग मांगों के लिए अनुकूलित उच्च प्रदर्शन RJ45 समाधानों में विशेषज्ञ हैंः
