उत्पाद विवरण
उत्पत्ति के प्लेस: चीन
ब्रांड नाम: LINK-PP
प्रमाणन: UL,ROHS,Reach,ISO
मॉडल संख्या: 615008140621
दस्तावेज़: LPJE101CNL.pdf
भुगतान और शिपिंग शर्तें
न्यूनतम आदेश मात्रा: 50/500/1000/25K
मूल्य: The greater the quantity, the better the price
पैकेजिंग विवरण: 50pcs / ट्रे, 1200pcs / गत्ते का डिब्बा
प्रसव के समय: समय पर प्रेषण गारंटी का आनंद लें
भुगतान शर्तें: टीटी, नेट 30/60/90 दिन Day
आपूर्ति की क्षमता: 4200K-पीसीएस / माह
उत्पाद श्रेणी: |
1x1 आरजे45 कनेक्टर छेद के माध्यम से |
पदों/संपर्कों की संख्या: |
8p8c |
प्रकार: |
क्षैतिज |
पर्वत: |
थॉट |
अनुप्रयोग केबल प्रणाली: |
कैट 3 |
ऑपरेशन टेंपरेचर: |
-40°C से +85°C |
वेव सोल्डर तापमान: |
230℃ से 250℃, 5-10 सेकंड |
भंडारण तापमान: |
-40 ℃ से +85 ℃ |
भाग संख्या: |
615008140621 |
क्रॉस पार्ट्स: |
एलपीजेई101सीएनएल |
उत्पाद श्रेणी: |
1x1 आरजे45 कनेक्टर छेद के माध्यम से |
पदों/संपर्कों की संख्या: |
8p8c |
प्रकार: |
क्षैतिज |
पर्वत: |
थॉट |
अनुप्रयोग केबल प्रणाली: |
कैट 3 |
ऑपरेशन टेंपरेचर: |
-40°C से +85°C |
वेव सोल्डर तापमान: |
230℃ से 250℃, 5-10 सेकंड |
भंडारण तापमान: |
-40 ℃ से +85 ℃ |
भाग संख्या: |
615008140621 |
क्रॉस पार्ट्स: |
एलपीजेई101सीएनएल |

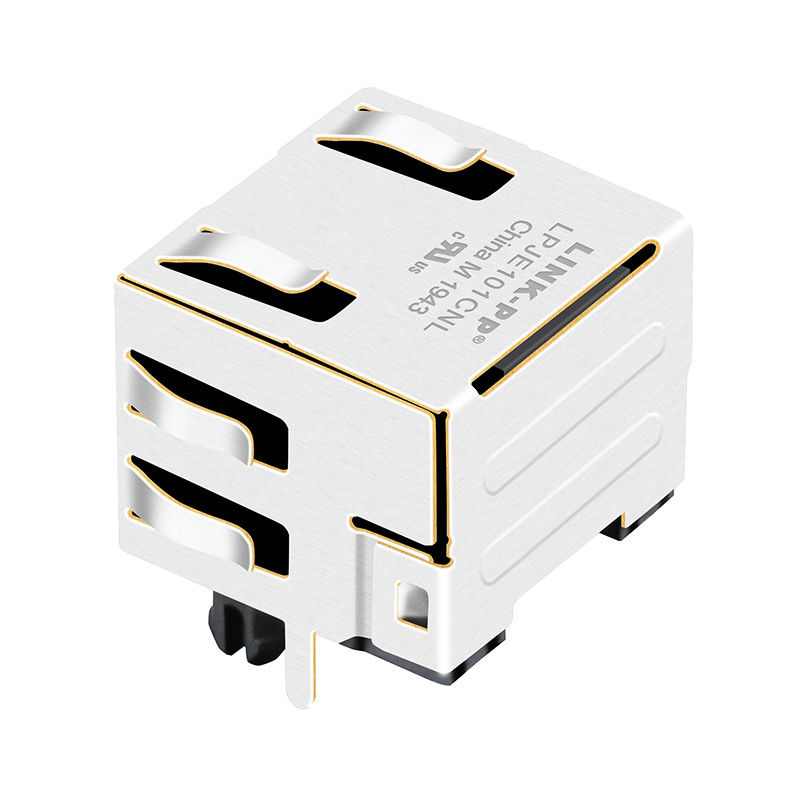

615008140621एक अत्यधिक विश्वसनीय, मानक-प्रोफ़ाइल हैपरिरक्षित 8P8C RJ45 जैकमजबूत मुद्रित सर्किट बोर्ड (पीसीबी) माउंटिंग के लिए डिज़ाइन किया गया। मानक नेटवर्किंग और दूरसंचार अनुप्रयोगों के लिए इंजीनियर किया गया, यह 1x1 सिंगल-पोर्ट मॉड्यूलर कनेक्टर "टैब अप" लैच डिज़ाइन के साथ एक क्षैतिज (दायां कोण) अभिविन्यास पेश करता है।
बैठककैट 3प्रदर्शन मानकों के अनुसार, यह कनेक्टर 1.5 ए और 120 वी (एसी) पर कुशलतापूर्वक काम करता है। विशिष्ट बोर्ड डिज़ाइन और लागत प्रभावी एकीकरण के अनुरूप, इस मॉडल को जानबूझकर कॉन्फ़िगर किया गया हैएकीकृत चुम्बकत्व के बिना (ट्रांसफार्मर)औरबिना एलईडी संकेतक के. इसकी पूर्ण धातु परिरक्षण विद्युत चुम्बकीय हस्तक्षेप (ईएमआई) के खिलाफ उत्कृष्ट सुरक्षा प्रदान करती है, जो मांग वाले वातावरण में स्वच्छ, स्थिर सिग्नल ट्रांसमिशन सुनिश्चित करती है।
| नाम | पीसीबी माउंट आरजे45 कनेक्टर |
|---|---|
| लिंग |
जैक (महिला) |
| बंदरगाहों की संख्या | 1x1 पोर्ट |
| टैब दिशा |
टैब अप करें |
| अभिविन्यास | 90° कोण (दायाँ) |
| आकर्षणविद्या | बिना |
| माउंटिंग स्टाइल | छेद के माध्यम से |
| एलईडी विकल्प | नहीं |
| कार्यशील वोल्टेज | ए.सी120V |
| वोल्टेज को सहन करना | AC1000V 50Hz या 60Hz 1 मिनट |
| संपर्क प्रतिरोध |
20 मीΩ |
| इन्सुलेशन प्रतिरोध | 500 MΩ मिनट @ DC500 V |
| सहनशीलता | 600 संभोग वृत्त न्यूनतम |
| पैकेजिंग | ट्रे |
| बीएसटी सर्किट | हाँ |
| ऑटोमडीएक्स | हाँ |
| भौतिक गुण | |
| उच्च पॉट | 1500 वीआरएमएस |
| इन्सुलेटर सामग्री | ज्वलनशीलता रेटिंग UL94 V-0 PBT |
| इन्सुलेटर रंग | काला |
| सामग्री से संपर्क करें | तांबे की मिश्र धातु |
| संपर्क चढ़ाना | चयनात्मक गोल्ड फ्लैश |
| संपर्क प्रकार | स्टाम्प |
| परिरक्षण सामग्री | पीतल |
| परिरक्षण चढ़ाना | निकल |
गुणवत्ता आश्वासन और बिक्री के बाद समर्थन के साथ LINK-PP के RJ45 कनेक्टर्स के हिस्से के रूप में आता है। विनिर्माण प्रक्रिया के दौरान प्रत्येक कनेक्टर को कठोर परीक्षण और निरीक्षण से गुजरना पड़ता है। इसमें आने वाली सामग्री का निरीक्षण, अवरोधक और संधारित्र निरीक्षण, वेल्डिंग मूल्यांकन और एलईडी घटकों का व्यापक परीक्षण शामिल है। लिंक-पीपी ग्राहकों को मानसिक शांति देने के लिए वारंटी सेवा प्रदान करता है। यह वारंटी किसी भी विनिर्माण दोष को कवर करती है।हमारी सहायता टीमकिसी भी चिंता में आपकी सहायता के लिए, विशेषज्ञ मार्गदर्शन प्रदान करने के लिए हमेशा उपलब्ध है। दीर्घकालिक विचारों के लिए, इन कनेक्टरों को +260°C के पीक वेव सोल्डरिंग तापमान के लिए रेट किया गया है। कठोर वेल्डिंग परिस्थितियों में भी स्थायित्व और दीर्घायु सुनिश्चित की जाती है।
स्थायित्व और स्थिर विद्युत प्रदर्शन के लिए इंजीनियर किया गया, वुर्थ 615008140621 आरजे45 जैक कठोर उद्योग मानकों को पूरा करता है। नीचे व्यापक यांत्रिक, विद्युत और पर्यावरणीय विशिष्टताएँ दी गई हैं।
| विनिर्देश | विवरण |
| इन्सुलेटर सामग्री | पीबीटी (पॉलीब्यूटिलीन टेरेफ्थेलेट) |
| रंग | काला |
| ज्वलनशीलता रेटिंग | UL94 वी-0 |
| सामग्री से संपर्क करें | फॉस्फोर कांस्य |
| संपर्क प्रकार | स्टाम्प |
| संपर्क चढ़ाना | सोना |
| परिरक्षण सामग्री | कांस्य (निकल-प्लेटेड) |
| स्थायित्व (गुणवत्ता वर्ग) | 500 संभोग चक्र |
| विनिर्देश | विवरण |
| वर्तमान रेटिंग | 1.5 ए |
| कार्यशील वोल्टेज | 120 वी (एसी) |
| संपर्क प्रतिरोध | 20 वर्ग मीटर अधिकतम |
| इन्सुलेशन प्रतिरोध | >1000 एमए |
| डाईइलेक्ट्रिक विदस्टैन्डिंग वोल्टेज | 1000 वी एसी/1 मिनट |
| विनिर्देश | विवरण |
| परिचालन तापमान | -40°C से +85°C |
| पर्यावरण अनुपालन | RoHS अनुपालक, सीसा रहित |
| एजेंसी प्रमाणपत्र | UL प्रमाणित (फ़ाइल: E324776) |
| विनिर्देश | विवरण |
| सोल्डरिंग अनुकूलता | जेईडीईसी मानक लीड-फ्री वेव सोल्डरिंग प्रक्रिया |
| पैकेजिंग विधि | ट्रे |
उ: नहीं, वुर्थ 615008140621 आंतरिक चुंबकीय या ट्रांसफार्मर के बिना एक मानक मॉड्यूलर जैक है।
उत्तर: यह हिस्सा ट्रे पैकेजिंग में आपूर्ति किया जाता है, जो इसे सुरक्षित पारगमन और स्वचालित असेंबली लाइनों के लिए उपयुक्त बनाता है।
उत्तर: नहीं, यह विशिष्ट मॉडल एलईडी संकेतकों के बिना डिज़ाइन किया गया है।
