उत्पाद विवरण
उत्पत्ति के प्लेस: ग्वांगडोंग, चीन
ब्रांड नाम: LINK-PP
प्रमाणन: UL,ROHS,Reach,ISO
मॉडल संख्या: 7499010441
भुगतान और शिपिंग शर्तें
न्यूनतम आदेश मात्रा: 50/500/1000/25K
मूल्य: $0.09-$1.85
पैकेजिंग विवरण: 50pcs / ट्रे, 1200pcs / गत्ते का डिब्बा
प्रसव के समय: भण्डार
भुगतान शर्तें: टीटी, नेट 30/60/90 दिन Day
आपूर्ति की क्षमता: 250000-320000 / माह
विनिर्देश: |
7499010441 |
भाग नहीं: |
LN4252F |
बढ़ते: |
पक्ष प्रविष्टि (सही कोण) |
जैक प्रकार: |
RJ45 |
ईथरनेट: |
1x10 / 100Mbps |
नमूने: |
उपलब्ध 5 पीसीएस |
विनिर्देश: |
7499010441 |
भाग नहीं: |
LN4252F |
बढ़ते: |
पक्ष प्रविष्टि (सही कोण) |
जैक प्रकार: |
RJ45 |
ईथरनेट: |
1x10 / 100Mbps |
नमूने: |
उपलब्ध 5 पीसीएस |

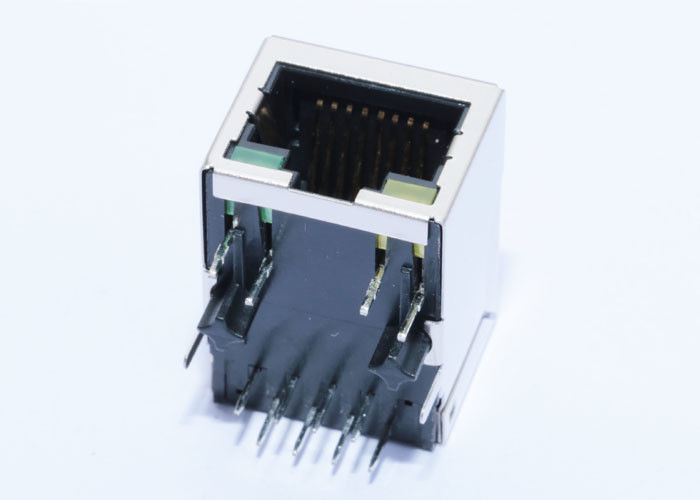

1. 1 एक्स 1 टैब-डाउन आरजे 45 जैक
2.10 / 100 एम आरजे 45 सिंगल पोर्ट
3. एम चुंबकीय 4 कोर आरजे 45 जैक
4. 74 99010441 क्रॉस लिंक-पीपी एलएन 4252 एफ
5. TX = 1 सीटी: 1 सीटी आरएक्स = 1 सीटी: 1 सीटी
6. फ़ाइलें: पीडीएफ / 3 डी / आईएसजी / एसपीपी / चरण / डेटाशीट
| लिंक-पीपी भाग संख्या | LN4252F |
| डिजाइनिंग मॉडल | 7499010441 |
| आवेदन-लैन | ईथरनेट (नोएन पीओई) |
| मेलिंग एरिया चढ़ाना से संपर्क करें | गोल्ड 6u "/ 15u" / 30u " |
| प्रति पोर्ट कोर | 4 |
| एलईडी विकल्प | हरे, पीले / पीला, हरा |
| कुंडी | नीचे टैब्स |
| बंदरगाहों की संख्या | 1X1 |
| पीसीबी माउंट कोण | साइड एंट्री |
| पैकेज ऊंचाई (मिमी) | 13.30 |
| पैकेज की लंबाई (मिमी) | 21.25 |
| पैकेज चौड़ाई (मिमी) | 15.93 |
| शील्ड ईएमआई टैब | साथ में |
| गति | 10/100 आधार-टी |
| तापमान | 0 से 70 ℃ |
| अनुपात आरएक्स बदलता है | 1CT: 1CT |
| अनुपात TX बदल जाता है | 1CT: 1CT |
| बारी बारी (± 2%): | TX = 1CT: 1 RX = 1CT: 1 |
| अधिष्ठापन ओसीएल | 350uH MIN / @ 100KHz, 0.1V, 8mA डीसी बाईस |
| निविष्टी की हानि | -1.0 डीबी MAX @ 1-65 मेगाहट्र्ज |
| हारकर लौटा | -20 डीबी MIN @ 1-10MHz |
| -16 डीबी MIN @ 10-30MHz | |
| -12 डीबी MIN @ 30-60MHz | |
| -10 डीबी MIN @ 60-100MHz | |
| क्रॉस टॉक | |
| 35 डीबी MIN @ 1-30MHz | |
| सामान्य मोड अस्वीकृति | -30 डीबी MIN @ 1-50MHz |
| हिपोट टेस्ट | 1500Vrms MIN |
| तापमान सीमा संचालित करना | -40 ℃ से 85 ℃। |
टिप्पणियाँ:
1. आईईईई 802.3 विनिर्देश को पूरा करता है
2. कनेक्टर सामग्री:
आवास: थर्मोप्लास्टिक पीबीटी + 30% जीएफ UL94V-0
संपर्क: फॉस्फर बोनज़ सी 5210 आर-ईएच मोटाई = 0.35 मिमी
पिन: पीतल सी 2680 आर-एच मोटाई = 0.35 मिमी
शील्ड: एसयूएस 201-1 / 2 एच मोटाई = 0.2 मिमी
संपर्क चढ़ाना: सोने के 6 माइक्रो-इंच मिनट। संपर्क क्षेत्र में।
3. वेव सोल्डर टिप तापमान: 265 ℃ मैक्स, 5 सेक मैक्स
