उत्पाद विवरण
उत्पत्ति के प्लेस: ग्वांगडोंग, चीन
ब्रांड नाम: LINK-PP
प्रमाणन: UL,ROHS,Reach,ISO
मॉडल संख्या: LPJG0843GENL
दस्तावेज़: LPJG0843GENL.pdf
भुगतान और शिपिंग शर्तें
न्यूनतम आदेश मात्रा: 50/500/1000/25K
मूल्य: $0.39-$0.85
पैकेजिंग विवरण: 50pcs / ट्रे, 1200pcs / गत्ते का डिब्बा
प्रसव के समय: 3-5 दिन
भुगतान शर्तें: टीटी, नेट 30/60/90 दिन Day
आपूर्ति की क्षमता: 250000-320000 / माह
पीएन: |
LPJG0843GENL |
बंदरगाहों की संख्या: |
1x1 |
कुंडी: |
नीचे |
आधार - सामग्री दर: |
1000base-t |
पीओई: |
गैर |
एलईडी विकल्प: |
साथ |
ईएमआई टैब: |
साथ |
माउन्टिंग का प्रकार: |
थॉट |
मिलान प्रकार: |
लहर |
तापमान रेंज आपरेट करना: |
0°C से +70°C |
पीएन: |
LPJG0843GENL |
बंदरगाहों की संख्या: |
1x1 |
कुंडी: |
नीचे |
आधार - सामग्री दर: |
1000base-t |
पीओई: |
गैर |
एलईडी विकल्प: |
साथ |
ईएमआई टैब: |
साथ |
माउन्टिंग का प्रकार: |
थॉट |
मिलान प्रकार: |
लहर |
तापमान रेंज आपरेट करना: |
0°C से +70°C |

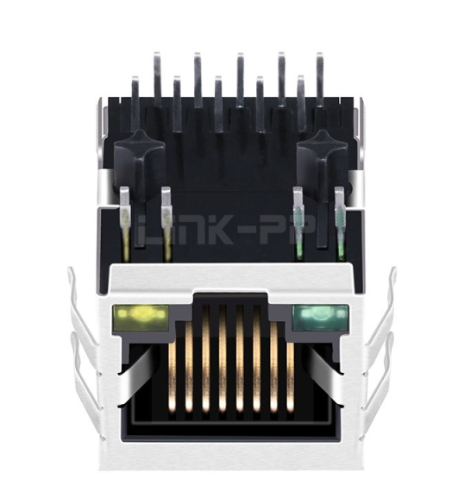

LINK-PP LPJG0843GENL गीगाबिट RJ45 कनेक्टर की खोज करें, एक एकल-पोर्ट 10/100/1000 बेस-टी टैब-डाउन RJ45 जैक एकीकृत चुंबकत्व, हरे/पीले एलईडी, ईएमआई टैब और RoHS अनुपालन के साथ।
LINK-PP LPJG0843GENL एक प्रीमियम, उच्च प्रदर्शन वाला गीगाबिट आरजे 45 कनेक्टर है जिसमें एकीकृत 1000 बेस-टी चुंबक हैं।यह एकल-पोर्ट (1x1) कनेक्टर गैर-पीओई अनुप्रयोगों के लिए विश्वसनीय ईथरनेट कनेक्टिविटी सुनिश्चित करता हैअंतरिक्ष-बचत टैब-डाउन, साइड-एंट्री डिजाइन के साथ निर्मित ईएमआई शील्डिंग और ग्रीन/येलो एलईडी संकेतक, यह सोहो उपकरणों, मदरबोर्ड, हब,और स्विच.
| पैरामीटर | विनिर्देश |
|---|---|
| भाग संख्या | LPJG0843GENL |
| निर्माता | LINK-PP INT'L TECHNOLOGY CO., LIMITED |
| भाग की स्थिति | सक्रिय |
| कनेक्टर का प्रकार | एकीकृत चुंबक के साथ आरजे45 कनेक्टर |
| आवेदन | लैन ईथरनेट (गैर-पीओई) |
| बंदरगाहों की संख्या | 1x1 एकल बंदरगाह |
| नेटवर्क गति | 10/100/1000 बेस-टी |
| माउंटिंग प्रकार | छेद से |
| पीसीबी माउंटिंग | साइड एंट्री |
| अभिविन्यास | 90° दाहिना कोण |
| लॉक विन्यास | नीचे टैब करें |
| ढालना | ईएमआई टैब के साथ |
| एलईडी संकेत | हरा / पीला |
| ऑपरेटिंग तापमान | 0°C से +70°C |
| आयाम (L × W × H) | 0.837" × 0.627" × 0.524" (21.25mm × 15.93mm × 13.30mm) |
| अनुपालन | RoHS (2011/65/EU) |
| विद्युत पैरामीटर | परीक्षण की स्थिति / आवृत्ति सीमा | प्रदर्शन |
|---|---|---|
| घुमाव अनुपात | प्राथमिक: माध्यमिक | 1CT:1CT (±2%) |
| ओसीएल (ओपन सर्किट इंडक्टेंस) | @100KHz, 0.1V, 8mA DC Bias | 350 μH मिनट |
| हाइपोट आइसोलेशन वोल्टेज | - | 1500 Vrms मिनट |
| सम्मिलन हानि | 1 ~ 65 MHz | -0.5 डीबी अधिकतम |
| सम्मिलन हानि | 65 ~ 100 MHz | -0.8 डीबी अधिकतम |
| सम्मिलन हानि | 100 ~ 125 MHz | -1.2 डीबी अधिकतम |
| वापसी हानि (100Ω भार) | 1 ~ 30 MHz | -16 डीबी मिन |
| वापसी हानि (100Ω भार) | 30 ~ 40 MHz | -13.5 डीबी मिन |
| वापसी हानि (100Ω भार) | 40 ~ 50 MHz | -11.5 डीबी मिन |
| वापसी हानि (100Ω भार) | 60 ~ 80 MHz | -10 डीबी मिन |
| क्रॉस टॉक | 1 ~ 100 MHz | -30 डीबी मिन |
| सामान्य मोड अस्वीकृति | 1 ~ 100 MHz | -30 डीबी मिन |
| एलईडी पैरामीटर | स्थिति | विनिर्देश |
|---|---|---|
| बाएं एलईडी रंग | - | हरी |
| वाम एलईडी तरंग दैर्ध्य | - | 565nm |
| सही एलईडी रंग | - | पीला |
| सही एलईडी तरंग दैर्ध्य | - | 585nm |
| आगे का वोल्टेज (VF) | @ 20mA | 1.8V ~ 2.6V |
| रिवर्स लीकेज करंट (IR) | @ 5V | 10μA अधिकतम |
LPJG0843GENL गीगाबिट RJ45 कनेक्टर मैकेनिकल स्थायित्व और स्थिर विद्युत प्रदर्शन सुनिश्चित करने के लिए औद्योगिक ग्रेड सामग्री का उपयोग करके निर्मित है।
| सामग्री घटक | विनिर्देश |
|---|---|
| आवास सामग्री | थर्मोप्लास्टिक पीबीटी + 30% ग्लास फाइबर |
| दहनशीलता रेटिंग | UL94V-0 |
| संपर्क सामग्री | फॉस्फर कांस्य (C5210R-EH), 0.35 मिमी |
| संपर्क कोटिंग | निकेल पर सोना, न्यूनतम 6μ" सोना |
| पिन सामग्री | पीतल (C2680R-H), 0.35 मिमी |
| ढाल सामग्री | स्टेनलेस स्टील (SUS 201-1/2H), 0.2 मिमी |
| तरंग मिलाप का तापमान | 265°C अधिकतम 5 सेकंड के लिए |
एकीकृत चुंबक के साथ आरजे45 कनेक्टर का उपयोग करने से अलग-अलग ट्रांसफार्मर समाधानों की तुलना में कई फायदे होते हैंः
गीगाबिट ईथरनेट अनुप्रयोगों के लिए, LPJG0843GENL जैसे एकीकृत चुंबकीय RJ45 कनेक्टर एक कुशल और लागत प्रभावी नेटवर्क इंटरफ़ेस समाधान प्रदान करते हैं।
LPJG0843GENL एक एकल-पोर्ट RJ45 कनेक्टर है जिसमें एकीकृत 1000 बेस-टी चुंबक हैं जो गीगाबिट ईथरनेट नेटवर्किंग अनुप्रयोगों के लिए डिज़ाइन किए गए हैं।
हाँ. यह 10/100/1000 बेस-टी ईथरनेट संचरण का समर्थन करता है.
नहीं. यह मॉडल गैर-PoE LAN Ethernet अनुप्रयोगों के लिए है।
इसमें 90° के सही कोण के अभिविन्यास के साथ एक थ्रू-होल साइड-एंट्री पीसीबी माउंटिंग कॉन्फ़िगरेशन का उपयोग किया जाता है।
हाँ. इसमें ईएमआई टैब और बेहतर ईएमआई सुरक्षा के लिए स्टेनलेस स्टील की ढाल शामिल है.
कनेक्टर में ग्रीन और येलो एलईडी इंडिकेटर शामिल हैं।
