उत्पाद विवरण
उत्पत्ति के प्लेस: चीन
ब्रांड नाम: LINK-PP
प्रमाणन: UL,ROHS,Reach,ISO
मॉडल संख्या: एलपीजेडी0713बीईएनएल
दस्तावेज़: LPJD0713BENL.pdf
भुगतान और शिपिंग शर्तें
न्यूनतम आदेश मात्रा: नि:शुल्क नमूने समर्थन
मूल्य: $0.35-$0.7
पैकेजिंग विवरण: टेप रील
प्रसव के समय: 3-5 दिन
भुगतान शर्तें: एल/सी,डी/ए,डी/पी,टी/टी
आपूर्ति की क्षमता: 5kk/महीना
भाग संख्या: |
एलपीजेडी0713बीईएनएल |
बंदरगाहों की संख्या: |
1x1 |
कुंडी: |
ऊपर |
आधार - सामग्री दर: |
1000base-t |
पीओई: |
गैर |
एलईडी विकल्प: |
साथ |
ईएमआई टैब: |
बिना |
माउन्टिंग का प्रकार: |
थॉट |
मिलान प्रकार: |
लहर |
तापमान रेंज आपरेट करना: |
0°C से +70°C |
भाग संख्या: |
एलपीजेडी0713बीईएनएल |
बंदरगाहों की संख्या: |
1x1 |
कुंडी: |
ऊपर |
आधार - सामग्री दर: |
1000base-t |
पीओई: |
गैर |
एलईडी विकल्प: |
साथ |
ईएमआई टैब: |
बिना |
माउन्टिंग का प्रकार: |
थॉट |
मिलान प्रकार: |
लहर |
तापमान रेंज आपरेट करना: |
0°C से +70°C |

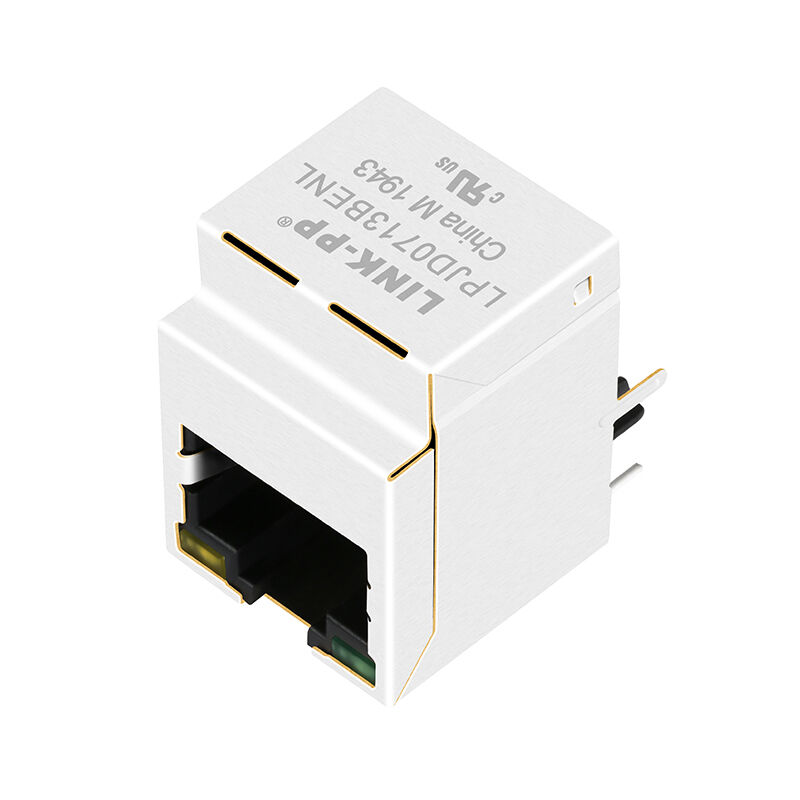

LINK-PP LPJD0713BENL एक औद्योगिक-ग्रेड, सिंगल-पोर्ट (1x1) वर्टिकल (टॉप-एंट्री / 180° स्ट्रेट) गीगाबिट ईथरनेट (1000BASE-T) RJ45 इंटीग्रेटेड कनेक्टर मॉड्यूल (ICM / Magjack) है। विशेष रूप से स्पेस-कंस्ट्रेंड कैरियर बोर्ड, ब्लेड सर्वर, टेस्ट इंस्ट्रूमेंटेशन और DIN-रेल इंडस्ट्रियल पीसी के लिए डिज़ाइन किया गया है जहाँ टॉप-एक्सेस केबल मेटिंग की आवश्यकता होती है, यह कॉम्पैक्ट थ्रू-होल प्रोफाइल में 1CT:1CT मैग्नेटिक आइसोलेशन ट्रांसफार्मर, प्राइमरी-साइड फिल्टरिंग कैपेसिटर, एक इंटरनल बॉब स्मिथ टर्मिनेशन नेटवर्क, एक मेटल EMI शील्ड और डुअल स्टेटस LED को एकीकृत करता है।
| पैरामीटर | विनिर्देश | इंजीनियरिंग लाभ |
|---|---|---|
| कनेक्टर ओरिएंटेशन | वर्टिकल / टॉप-एंट्री (180° स्ट्रेट) | PCB एज स्पेस बचाता है; डायरेक्ट टॉप-पैनल केबल इंसर्शन को सक्षम बनाता है |
| ईथरनेट स्पीड | 1000BASE-T (गीगाबिट ईथरनेट) | IEEE 802.3 के अनुसार फुल-डुप्लेक्स गीगाबिट अनुपालन |
| टर्न रेशियो | 1CT : 1CT ±5% | प्रमुख गीगाबिट PHYs के साथ संगत सममित 1:1 अनुपात |
| ओपन सर्किट इंडक्टेंस (OCL) | 350 µH मिन। (@ 100 kHz, 0.1 V, 8 mA DC बायस) | डायरेक्ट DC अनबैलेंस करंट के तहत कोर सैचुरेशन को रोकता है |
| डाइलेक्ट्रिक आइसोलेशन (हाइपोट) | 1500 Vrms मिन। (PHY साइड से लाइन साइड तक) | सिस्टम और केबल के बीच हाई-वोल्टेज ट्रांजिएंट सुरक्षा |
| प्राइमरी-साइड फिल्टरिंग | अंतर्निहित 4× 0.01 µF डिकपलिंग कैपेसिटर | एकीकृत AC ग्राउंड पाथ; बाहरी असतत कैपेसिटर की संख्या कम करता है |
| केबल-साइड टर्मिनेशन | एकीकृत बॉब स्मिथ (4× 75 Ω + 1000 pF / 2 kV) | कॉमन-मोड केबल रिफ्लेक्शन को सीधे आउटर शील्ड तक डैम्पन करता है |
| बायां LED | सिंगल-कलर: ग्रीन (565 nm) | समर्पित लिंक / कनेक्शन स्टेटस इंडिकेटर (पिन 13+/14-) |
| दायां LED | सिंगल-कलर: येलो (585 nm) | समर्पित एक्टिविटी / डेटा ट्रांसफर इंडिकेटर (पिन 11+/12-) |
| मैकेनिकल हाइट | 22.0 ± 0.35 mm कुल ऊंचाई | वर्टिकल मॉड्यूलर बोर्ड-टू-पैनल मेटिंग के लिए मानकीकृत प्रोफाइल |
| पैरामीटर | टेस्ट कंडीशन | स्पेसिफिकेशन लिमिट |
|---|---|---|
| टर्न रेशियो | 100 kHz, 0.1 V | 1CT : 1CT ±5% |
| ओपन सर्किट इंडक्टेंस (OCL) | 100 kHz, 0.1 V, 8 mA DC बायस | 350 µH मिन। |
| इंसर्शन लॉस | 1 ~ 100 MHz | -1.2 dB मैक्स। |
| रिटर्न लॉस (100 Ω लोड) | 1 ~ 30 MHz | -16.0 dB मिन। |
| रिटर्न लॉस (100 Ω लोड) | 30 ~ 60 MHz | -12.0 dB मिन। |
| रिटर्न लॉस (100 Ω लोड) | 60 ~ 80 MHz | -10.0 dB मिन। |
| रिटर्न लॉस (100 Ω लोड) | 80 ~ 100 MHz | -8.0 dB मिन। |
| क्रॉस टॉक (नियर-एंड) | 1 ~ 100 MHz | -30.0 dB मिन। |
| कॉमन मोड रिजेक्शन (CMR) | 1 ~ 100 MHz | -30.0 dB मिन। |
| आइसोलेशन वोल्टेज (हाइपोट) | 60 सेकंड (PHY साइड से लाइन साइड तक) | 1500 Vrms मिन। |
| ऑपरेटिंग तापमान रेंज | निरंतर परिवेश | 0°C से +70°C |
LPJD0713BENL एकीकृत मैग्नेटिक कपलिंग, आंतरिक प्राइमरी डिकपलिंग और हाई-वोल्टेज लाइन-साइड ESD/कॉमन-मोड रिटर्न पाथ के साथ 4 फुल गीगाबिट डिफरेंशियल पेयर को मैप करता है।
PHY साइड (PCB कनेक्शन) लाइन साइड (RJ45 कनेक्टर)
TD0+ (पिन 1) ───┐ ┌─── 0.01uF ─── VCC (पिन 9)
) 1CT ( 1CT
TD0- (पिन 2) ───┴───────┴─── 75 Ω ─────┐
│
TD1+ (पिन 3) ───┐ ┌─── 0.01uF ───┤
) 1CT ( 1CT │
TD1- (पिन 6) ───┴───────┴─── 75 Ω ─────┼──── J1 (MX0+) / J2 (MX0-)
│──── J3 (MX1+) / J6 (MX1-)
TD2+ (पिन 4) ───┐ ┌─── 0.01uF ───┤──── J4 (MX2+) / J5 (MX2-)
) 1CT ( 1CT │──── J7 (MX3+) / J8 (MX3-)
TD2- (पिन 5) ───┴───────┴─── 75 Ω ─────┤
│
TD3+ (पिन 7) ───┐ ┌─── 0.01uF ───┘
) 1CT ( 1CT │
TD3- (पिन 8) ───┴───────┴─── 75 Ω ─────┘
│
SHIELD ─────┴── 1000 pF / 2 kV हाई-वोल्टेज कैपेसिटर
| पिन # | पिन का नाम | दिशा | सिग्नल टाइप / फंक्शन | RJ45 मेटिंग संपर्क |
| P1 | TD0+ | इनपुट/आउटपुट | डिफरेंशियल पेयर 0 पॉजिटिव | J1 (MX0+) |
| P2 | TD0- | इनपुट/आउटपुट | डिफरेंशियल पेयर 0 नेगेटिव | J2 (MX0-) |
| P3 | TD1+ | इनपुट/आउटपुट | डिफरेंशियल पेयर 1 पॉजिटिव | J3 (MX1+) |
| P6 | TD1- | इनपुट/आउटपुट | डिफरेंशियल पेयर 1 नेगेटिव | J6 (MX1-) |
| P4 | TD2+ | इनपुट/आउटपुट | डिफरेंशियल पेयर 2 पॉजिटिव | J4 (MX2+) |
| P5 | TD2- | इनपुट/आउटपुट | डिफरेंशियल पेयर 2 नेगेटिव | J5 (MX2-) |
| P7 | TD3+ | इनपुट/आउटपुट | डिफरेंशियल पेयर 3 पॉजिटिव | J7 (MX3+) |
| P8 | TD3- | इनपुट/आउटपुट | डिफरेंशियल पेयर 3 नेगेटिव | J8 (MX3-) |
| P9 | VCC | पावर / बायस | प्राइमरी सेंटर-टैप बस कपलिंग (4× 0.01 µF) | PHY सप्लाई के लिए आंतरिक बस |
| P10 | GND | ग्राउंड | प्राइमरी डिकपलिंग रेफरेंस ग्राउंड | सिस्टम डिजिटल ग्राउंड |
