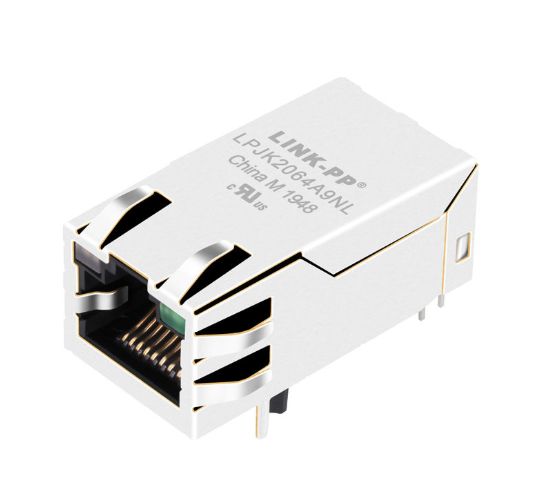

LED और PoE सपोर्ट के साथ LPJK2064A9NL 1000BASE-T RJ45 कनेक्टर

 LINK-PP LPJK2064A9NL एक औद्योगिक-ग्रेड, सिंगल-पोर्ट (1x1) गीगाबिट (1000BASE-T) RJ45 इंटीग्रेटेड कनेक्टर मॉड्यूल (ICM / Magjack) है जिसे पावर ओवर ईथरनेट (PoE) की आवश्यकता वाले उच्च-घनत्व नेटवर्किंग अनुप्रयोगों के लिए डिज़ाइन किया गया है। एकीकृत 1CT:1CT आइसोलेशन ट्रांसफार्मर, कॉमन-मोड फ़िल्टरिंग, बॉब स्मिथ 75Ω टर्मिनेशन, मल्टी-कॉन्टैक्ट EMI स्प्रिंग फिंगर्स, और डुअल इंटीग्रेटेड LEDs की विशेषता के साथ, यह कॉम्पैक्ट फुटप्रिंट में मजबूत सिग्नल इंटीग्रिटी और 1500 Vrms आइसोलेशन प्रदान करता है।

• 🔘 [ आधिकारिक डेटाशीट डाउनलोड करें (LPJK2064A9NL.pdf) ]
• 🔘 [ तत्काल कोटेशन का अनुरोध करें (RFQ) ]
• 🔘 [ नि:शुल्क इंजीनियरिंग नमूने ऑर्डर करें (24-48 घंटे में शिपिंग) ]
• 🔘 [ CAD सिंबल और 3D STEP मॉडल डाउनलोड करें ]

मुख्य तकनीकी स्नैपशॉट

विद्युत विनिर्देश

LPJK2064A9NL के लिए निम्नलिखित विद्युत विनिर्देश 25°C पर प्रदान किए गए हैं।विद्युत पैरामीटरविनिर्देशन

LPJK2064A9NL PoE RJ45 कनेक्टर की मुख्य विशेषताएं:

LPJK2064A9NL ईथरनेट अनुप्रयोगों के लिए एकीकृत मैग्नेटिक्स, EMI स्प्रिंग फिंगर, LED इंडिकेटर और PoE सपोर्ट के साथ एक 1x1 1000BASE-T RJ45 कनेक्टर है।

1000BASE-T गीगाबिट ईथरनेट

इंटरफ़ेस

• एकीकृत ईथरनेट मैग्नेटिक्स1x1 सिंगल-पोर्ट RJ45
• कॉन्फ़िगरेशन
• शील्डिंग के लिए EMI स्प्रिंग फिंगरएकीकृत LED इंडिकेटर
• बायांहरा/पीला बाई-कलर LED
• दायां
• हरा LEDPoE अनुप्रयोगों के लिए डिज़ाइन किया गया
• 350 μH न्यूनतम OCLPHY साइड और लाइन साइड के बीच 1500 Vrms आइसोलेशन
• 0°C से +70°C ऑपरेटिंग तापमानराइट-एंगल थ्रू-होल माउंटिंग
• PBT + 30% ग्लास-फाइबर हाउसिंग
• UL94-V0हाउसिंग सामग्री
• C5210R-EH फॉस्फर ब्रॉन्ज संपर्क
• गोल्ड-प्लेटेड संपर्क क्षेत्र, ≥6 μinEMI स्प्रिंग फिंगर के साथ SUS 304-1/2H स्टेनलेस-स्टील शील्ड
• RoHS अनुपालन
• UL प्रमाणित, फाइल नंबर E484635IEEE 802.3 आवश्यकताओं के अनुसार डिज़ाइन किया गया
• आंतरिक योजना और पिन असाइनमेंट
• LPJK2064A9NL में 1000BASE-T फुल-डुप्लेक्स ऑपरेशन के लिए एक मिलान 4-चैनल डिफरेंशियल इंटरफ़ेस, एकीकृत बॉब स्मिथ पैसिव टर्मिनेशन, और समर्पित पावर ओवर ईथरनेट सेंटर-टैप पाथ शामिल हैं।योजना वास्तुकला मुख्य बातें
• PHY साइड कनेक्शन (पिन 1-12):
• चैनल 1: MD1+ (पिन 11), MDCT1 (पिन 12), MD1- (पिन 10)
• चैनल 2: MD2+ (पिन 4), MDCT2 (पिन 6), MD2- (पिन 5)चैनल 3: MD3+ (पिन 3), MDCT3 (पिन 1), MD3- (पिन 2)
• चैनल 4: MD4+ (पिन 8), MDCT4 (पिन 7), MD4- (पिन 9)PoE DC इंजेक्शन पिन (पिन 13-16): VC+

(पिन 13, पिन 15) और VC−

(पिन 14, पिन 16) केबल-साइड ट्रांसफार्मर के सेंटर टैप्स के माध्यम से सीधे पावर रूट करते हैं, जो 350 mA निरंतर बैलेंस्ड करंट के लिए रेटेड हैं।

एकीकृत कॉमन-मोड और ट्रांजिएंट सुरक्षा:

केबल-साइड टर्मिनेशन: बिल्ट-इन 4x75 Ω आइसोलेशन रेसिस्टर्स 4x22 nF कैपेसिटर के साथ श्रृंखला में।

• उच्च-वोल्टेज डिकपलिंग: उच्च-वोल्टेज 1000 pF/2 kV कैपेसिटर सीधे बाहरी धातु शील्ड ग्राउंड (SHIELD) पर शंट किया गया।
• PoE अनुप्रयोग समर्थन
• LPJK2064A9NL PoE अनुप्रयोगों के लिए डिज़ाइन किया गया है और निम्नलिखित अधिकतम निरंतर बैलेंस्ड DC लाइन करंट निर्दिष्ट करता है:
• 57 VDC पर 350 mA

निर्दिष्ट लाइन-साइड करंट क्षमता पर विचार किया जाना चाहिए जब कनेक्टर को इच्छित PoE आर्किटेक्चर के लिए योग्य बनाया जा रहा हो।उत्पाद PHY साइड और लाइन साइड के बीच 1500 Vrms आइसोलेशन भी प्रदान करता है, जो आइसोलेटेड ईथरनेट इंटरफेस के लिए एक महत्वपूर्ण विद्युत विशेषता है। एक पूर्ण PoE कार्यान्वयन के लिए, सिस्टम डिज़ाइनरों को RJ45 मैग्नेटिक इंटरफ़ेस का मूल्यांकन PoE PSE/PD सर्किट्री, PHY, सुरक्षा घटकों, PCB लेआउट, थर्मल स्थितियों और लागू IEEE 802.3 आवश्यकताओं के साथ करना चाहिए। महत्वपूर्ण:

350 mA / 57 VDC विनिर्देश को अकेले गारंटीकृत PoE पावर-क्लास रेटिंग के रूप में नहीं समझा जाना चाहिए। लागू PoE पावर स्तर को पूर्ण उत्पाद विनिर्देश और सिस्टम कार्यान्वयन से निर्धारित किया जाना चाहिए।

• LED के साथ RJ45 कनेक्टर के अनुप्रयोगSOHO और ब्रॉडबैंड नेटवर्किंग: ADSL/VDSL मोडेम, वाई-फाई 6/7 एक्सेस पॉइंट, GPON ONU।एम्बेडेड और कंप्यूटिंग: LAN-ऑन-मदरबोर्ड (LOM), इंडस्ट्रियल पीसी (IPC), सिंगल बोर्ड कंप्यूटर (SBC)।एंटरप्राइज स्विचिंग और रूटिंग: 16/24/48-पोर्ट प्रबंधित नेटवर्क स्विच, कोर नेटवर्क हब, राउटर।PoE पावर्ड डिवाइस (PD) और PSE: आईपी सर्विलांस कैमरे, वीओआईपी टर्मिनल, IoT गेटवे, स्मार्ट लाइटिंग कंट्रोलर।
• हार्डवेयर इंजीनियर का लेआउट और EMC चेकलिस्ट1. चेसिस ग्राउंड बनाम डिजिटल ग्राउंड:डिजिटल सर्किट ग्राउंड (DGND) को कनेक्टर के बाहरी धातु शील्ड पिन से सीधे कनेक्ट न करें। LPJK2064A9NL में एक आंतरिक 1000 pF/2 kV कैपेसिटर शामिल है जो कम-आवृत्ति DC आइसोलेशन बनाए रखते हुए उच्च-आवृत्ति शोर को सेंटर टैप से चेसिस शील्ड तक सुरक्षित रूप से युग्मित करता है।

2. डिफरेंशियल पेयर रूटिंग:

सभी चार जोड़े (MD1± से MD4±) को 100 Ω डिफरेंशियल इम्पीडेंस नियंत्रित जोड़े के रूप में रूट किया जाना सुनिश्चित करें। ±5 मिल्स के भीतर इंट्रा-पेयर लंबाई मिलान रखें और वाया के माध्यम से लेयर ट्रांज़िशन को कम करें।3. PoE करंट ट्रेस:पिन 13, 14, 15 और 16 से आपके ऑनबोर्ड PoE कंट्रोलर या PD ब्रिज तक जाने वाले ट्रेस को थर्मल एलिवेशन के बिना निरंतर 350 mA DC करंट को संभालने के लिए पर्याप्त ट्रेस चौड़ाई (1 औंस कॉपर के लिए न्यूनतम 25-30 मिल्स) के साथ आकार दिया जाना चाहिए।4. पैनल ग्राउंडिंग:

सुनिश्चित करें कि परिधि EMI स्प्रिंग फिंगर्स 125 मेगाहर्ट्ज ईथरनेट मौलिक आवृत्ति पर RF रिसाव को रोकने के लिए बेयर मेटल फ्रंट पैनल बेज़ल के खिलाफ लगातार 360-डिग्री स्प्रिंग संपर्क बनाए रखें।

अक्सर पूछे जाने वाले प्रश्नQ1: LPJK2064A9NL और गैर-PoE गीगाबिट RJ45 कनेक्टर के बीच प्राथमिक अंतर क्या है?उत्तर: LPJK2064A9NL में आइसोलेटेड सेंटर-टैप DC आउटपुट लाइनें (पिन 13 से 16) शामिल हैं जो 57 VDC पर 350 mA तक निरंतर करंट ले जाने में सक्षम हैं। मानक गैर-PoE मैगजैक्स इन सेंटर टैप्स को आंतरिक रूप से केवल बॉब स्मिथ टर्मिनेशन रेसिस्टर्स से जोड़ते हैं, जो डायरेक्ट करंट नहीं ले जा सकते हैं और PoE वोल्टेज के संपर्क में आने पर जल जाएंगे।

Q2: पिन 19 और पिन 20 पर बाई-कलर LED को कैसे नियंत्रित किया जाता है?

उत्तर: पिन 19 और 20 एक एंटी-पैरेलल डुअल-डायोड जोड़ी से जुड़े होते हैं। हरा रोशन करने के लिए, पिन 20 को HIGH (1.8 V~2.6 V) और पिन 19 को LOW ड्राइव करें। पीला रोशन करने के लिए, पिन 19 को HIGH और पिन 20 को LOW ड्राइव करके ड्राइव स्टेट्स को उलट दें। जब दोनों GPIO लाइनें एक ही लॉजिक स्टेट पर रखी जाती हैं, तो LED प्रज्वलित नहीं रहती है।Q3: क्या LPJK2064A9NL का उपयोग वोल्टेज-मोड और करंट-मोड ईथरनेट PHYs दोनों के साथ किया जा सकता है?

उत्तर: हाँ। LPJK2064A9NL सभी चार चैनल ट्रांसफार्मर पर सममित 1CT:1CT टर्न रेशियो का उपयोग करता है। यह वोल्टेज-मोड PHYs (जहां सेंटर टैप डिकपलिंग कैपेसिटर के माध्यम से ग्राउंड से जुड़े होते हैं) और करंट-मोड PHYs (जहां सेंटर टैप PHY सप्लाई वोल्टेज, जैसे +3.3 V या +2.5 V से जुड़े होते हैं) के साथ सहज रूप से इंटरफेस करता है।

• Q4: क्या LPJK2064A9NL PoE+ (IEEE 802.3at) या PoE++ (IEEE 802.3bt) का समर्थन करता है?उत्तर: नहीं। LPJK2064A9NL को 57 VDC पर अधिकतम 350 mA निरंतर बैलेंस्ड लाइन करंट के लिए रेट किया गया है, जो IEEE 802.3af (PoE टाइप 1, 15.4 W तक) के अनुरूप है। उच्च-पावर PoE+ (600 mA, 30 W) या PoE++ अनुप्रयोगों के लिए, कृपया हमारे अपग्रेडेड 600 mA/1000 mA मैग्नेटिक सीरीज़ के लिए LINK-PP से संपर्क करें।
