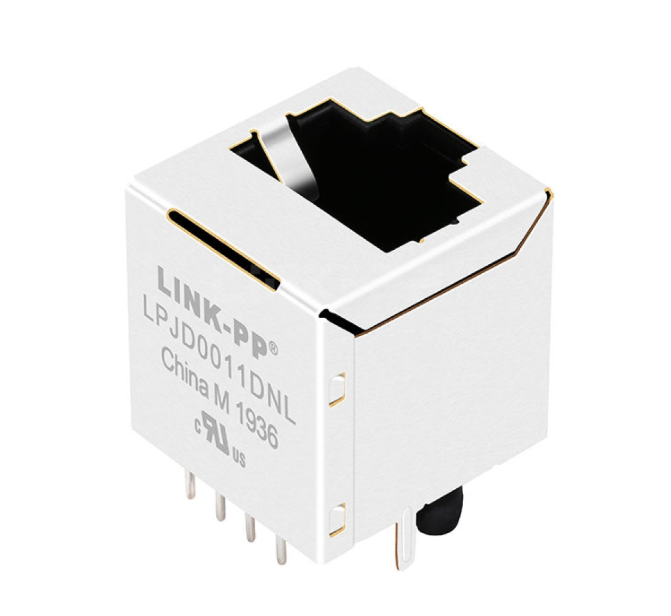

LPJD0011DNL 10/100 चुंबकीय शीर्ष प्रवेश के साथ ऊर्ध्वाधर RJ45 कनेक्टर

LINK-PP LPJD0011DNL एक अत्यधिक विश्वसनीयऊर्ध्वाधर (180° शीर्ष प्रवेश) RJ45 मैग्जैक10/100Base-T फास्ट ईथरनेट अनुप्रयोगों के लिए डिज़ाइन किया गया है। अलगाव चुंबक और सामान्य-मोड गोंद सीधे एक ऊर्ध्वाधर आवास में एकीकृत करके,यह कनेक्टर पीसीबी पदचिह्न को कम करता है और तंग या ढेर किए गए संलग्नक डिजाइनों में केबल रूटिंग को अनुकूलित करता है.

0°C से 70°C के व्यावसायिक तापमान सीमा के भीतर काम करने वाला, LPJD0011DNL IEEE 802.3 मानकों के पूर्ण अनुरूप है।यह ईएमआई को दबाने के लिए एक मजबूत बॉब स्मिथ समापन सर्किट की विशेषता है और पूरी तरह से एलईडी मुक्त है, इसे SOHO मॉडेम, स्विच और LAN-on-Motherboard (LOM) अनुप्रयोगों के लिए एक लागत प्रभावी, स्थान-बचत समाधान बनाता है।

LPJD0011DNL वर्टिकल RJ45 मैगजैक की तकनीकी विनिर्देश

1सामान्य एवं यांत्रिक मापदंड

2विद्युत एवं चुंबकीय गुण (@ 25°C)

LPJD0011DNL वर्टिकल RJ45 कनेक्टर डेटाशीट - मैकेनिकल / स्केमेटिक

की मुख्य विशेषताएं10/100 बेस-टी टॉप एंट्री आरजे45

1ऊर्ध्वाधर स्थान अनुकूलन (180° शीर्ष प्रवेश)

मानक राइट-एंगल कनेक्टर्स के विपरीत, 180 डिग्री ऊर्ध्वाधर अभिविन्यास नेटवर्क केबलों को ऊपर से प्लग करने की अनुमति देता है। यह ऊपर से नीचे के चेसिस डिजाइन, परीक्षण उपकरण,और घने बहु-बोर्ड विन्यास.

2उन्नत ईएमआई दमन (बॉब स्मिथ समाप्ति)

आंतरिक योजना में एक अंतर्निहित बॉब स्मिथ समापन सर्किट के साथ एकीकृत अलगाव ट्रांसफार्मर हैं।अप्रयुक्त पिन और केंद्र नल 75Ω प्रतिरोधों के साथ समाप्त होते हैं और 1000pF/2KV उच्च वोल्टेज कंडेन्सर को साझा करते हैं जो ढाल जमीन से जुड़ा होता हैयह विद्युत चुम्बकीय हस्तक्षेप (ईएमआई) को काफी कम करता है और सिग्नल के प्रतिबिंब को रोकता है।

3उच्च विश्वसनीयता विनिर्माण

• 1500Vrms HiPot अलगावःवोल्टेज स्पाइक और स्थैतिक डिस्चार्ज से डाउनस्ट्रीम PHY ट्रांससीवरों की रक्षा करता है।
• वेव सोल्डर संगतःUL94V-0 थर्मोप्लास्टिक आवास 5 सेकंड तक 265 डिग्री सेल्सियस के पिक तापमान के लिए तरंगों के पट्टा का सामना करता है।
• 6μ" सोना चढ़ानाःमानक वाणिज्यिक वातावरण के लिए स्थिर कनेक्टिविटी और संक्षारण प्रतिरोध सुनिश्चित करता है।

आवेदन10/100 बेस-टी वर्टिकल आरजे45

LPJD0011DNL को मानक इनडोर और वाणिज्यिक नेटवर्क हार्डवेयर के लिए डिज़ाइन किया गया है, जिसमें शामिल हैंः

• सोहो उपकरण:एडीएसएल/वीडीएसएल मॉडेम, होम राउटर।

• नेटवर्किंग:तेज़ ईथरनेट हब और स्विच।

• कम्प्यूटिंग:LAN-on-Motherboard (LOM) और एम्बेडेड पीसी बोर्ड।

अक्सर पूछे जाने वाले प्रश्न

प्रश्न: LPJD0011DNL का माउंटिंग ओरिएंटेशन क्या है?

उत्तर: इसमें 180 डिग्री ऊर्ध्वाधर (शीर्ष प्रवेश) माउंटिंग अभिविन्यास है, जिसका अर्थ है कि ईथरनेट केबल पीसीबी के लंबवत डाला गया है।

प्रश्न: क्या यह आरजे45 कनेक्टर पीओई का समर्थन करता है?

A: नहीं, LPJD0011DNL को मानक LAN ईथरनेट डेटा ट्रांसमिशन (Non-PoE) के लिए डिज़ाइन किया गया है।

प्रश्न: परिचालन तापमान सीमा क्या है?

A: यह 0°C से 70°C तक के मानक वाणिज्यिक ऑपरेटिंग तापमान रेंज का समर्थन करता है।

प्रश्न: क्या इसमें अंतर्निहित एल ई डी है?

उत्तर: नहीं, यह विशिष्ट मॉडल (LPJD0011DNL) लागत बचाने और पीसीबी रूटिंग को सरल बनाने के लिए एलईडी संकेतक के बिना डिज़ाइन किया गया है।

प्रश्न: सिफारिश की गई मिलाप प्रोफाइल क्या है?

A: THT तरंगों के लिए, अधिकतम अनुशंसित टिप तापमान 265°C है, जो 5 सेकंड से अधिक नहीं है।
