उत्पाद विवरण
उत्पत्ति के प्लेस: गुआंग्डोंग, चीन
ब्रांड नाम: LINK-PP
प्रमाणन: ISO9001,SGS,UL,CE,REACH
मॉडल संख्या: LPJG0801ABNL
दस्तावेज़: LPJG0801ABNL.pdf
भुगतान और शिपिंग शर्तें
न्यूनतम आदेश मात्रा: 10 पीसी
मूल्य: $0.09-$0.85
पैकेजिंग विवरण: टी एंड आर
प्रसव के समय: 3 दिनों के भीतर स्टॉक जहाज में
भुगतान शर्तें: एल/सी, डी/ए, डी/पी, टी/टी, वेस्टर्न यूनियन
आपूर्ति की क्षमता: 5kk/महीना
भाग संख्या: |
LPJG0801ABNL |
बंदरगाहों की संख्या: |
1x1 |
कुंडी: |
नीचे |
आधार - सामग्री दर: |
1000base-t |
पीओई: |
गैर |
एलईडी विकल्प: |
साथ |
ईएमआई टैब: |
साथ |
माउन्टिंग का प्रकार: |
थॉट |
मिलान प्रकार: |
लहर |
तापमान रेंज आपरेट करना: |
0°C से +70°C |
भाग संख्या: |
LPJG0801ABNL |
बंदरगाहों की संख्या: |
1x1 |
कुंडी: |
नीचे |
आधार - सामग्री दर: |
1000base-t |
पीओई: |
गैर |
एलईडी विकल्प: |
साथ |
ईएमआई टैब: |
साथ |
माउन्टिंग का प्रकार: |
थॉट |
मिलान प्रकार: |
लहर |
तापमान रेंज आपरेट करना: |
0°C से +70°C |

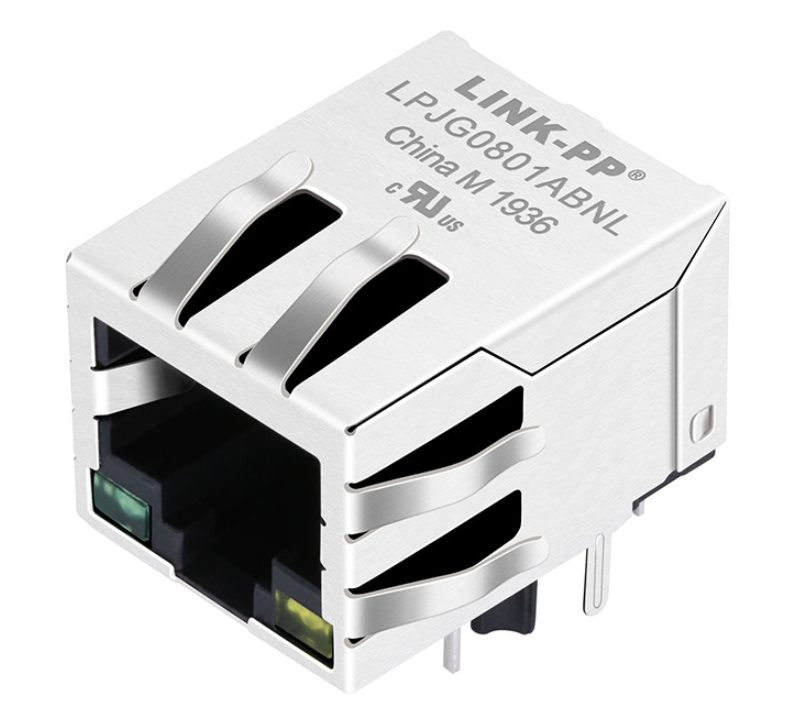

LPJG0801ABNL, गीगाबिट RJ45 चुंबकीय जैक, 1000Base-T RJ45 कनेक्टर, LINK-PP RJ45, ईथरनेट मैगजैक, 1x1 पोर्ट RJ45 थ्रू-होल, शील्ड किए गए RJ45 ईएमआई टैब।
LPJG0801ABNL एक प्रीमियम, उच्च प्रदर्शन 1x1 पोर्ट RJ45 महिला कनेक्टर है जिसमें एकीकृत चुंबक विशेष रूप से गीगाबिट ईथरनेट (10/100/1000 बेस-टी) अनुप्रयोगों के लिए डिज़ाइन किया गया है।मजबूत नेटवर्क हार्डवेयर के लिए डिज़ाइन किया गया, यह 90-डिग्री दायां कोण (साइड एंट्री) मैगजैक स्थान-बचत एकीकरण के साथ बेहतर ईएमआई सुरक्षा को जोड़ती है।
It is constructed with a robust stainless steel shield featuring built-in EMI spring fingers and integrates a Bob Smith termination matching network (75Ω resistors and a 1000pF/2KV high-voltage capacitor)पूरी तरह से IEEE 802.3 मानकों, RoHS निर्देशों के अनुरूप, और UL प्रमाणन द्वारा समर्थित, LPJG0801ABNL अत्यधिक विश्वसनीयता की गारंटी देता है,उद्यम और उपभोक्ता नेटवर्क उपकरण के लिए उच्च गति डेटा संचरण.
| पैरामीटर | विनिर्देश |
|---|---|
| भाग संख्या | LPJG0801ABNL |
| निर्माता | LINK-PP |
| उत्पाद का प्रकार | एकीकृत आरजे45 चुंबकीय जैक |
| पोर्ट विन्यास | 1 × 1 |
| कनेक्टर का प्रकार | RJ45 महिला (10P8C) |
| ईथरनेट गति | 10/100/1000BASE-T |
| माउंटिंग प्रकार | छेद से |
| अभिविन्यास | दाहिना कोण (90° साइड एंट्री) |
| तालाबंदी की स्थिति | नीचे |
| ढाल | हाँ |
| ईएमआई स्प्रिंग्स फिंगर्स | हाँ |
| एलईडी विन्यास | बाएं हरा / दाएं पीला |
| पीओई समर्थन | गैर-पीओई |
| कोरों की संख्या | 8 |
| चौड़ाई | 15.94 मिमी |
| ऊँचाई | 13.30 मिमी (सोल्डर पिन और माउंटिंग पोस्ट को छोड़कर) |
| गहराई (लंबाई) | 21.25 मिमी |
| मानक | आईईईई 802.3 |
| प्रमाणन | UL (E484635), RoHS |
| पैरामीटर | विनिर्देश |
|---|---|
| ईथरनेट मानक | 1000BASE-T |
| मोड़ अनुपात | 1CT:1CT ± 5% |
| ओपन सर्किट इंडक्टेंस (OCL) | ≥350 μH @100 kHz, 0.1 V, 8 mA DC Bias |
| अलगाव वोल्टेज | 1500 Vrms (PHY से लाइन तक) |
| सम्मिलन हानि | ≤1.2 डीबी (1100 मेगाहर्ट्ज) |
| रिटर्न हानि |
≥16 डीबी (130 मेगाहर्ट्ज) ≥12 डीबी (3060 मेगाहर्ट्ज) ≥10 डीबी (6080 मेगाहर्ट्ज) ≥8 dB (80~100 MHz) |
| क्रॉसस्टॉक | ≥ 30 डीबी (1 ‰ 100 मेगाहर्ट्ज) |
| सामान्य मोड अस्वीकृति (CMR) | ≥ 30 डीबी (1 ‰ 100 मेगाहर्ट्ज) |
| बॉब स्मिथ समाप्ति | एकीकृत 4 × 75 Ω प्रतिरोधक + 1000 पीएफ / 2 केवी कैपेसिटर |
| ऑपरेटिंग तापमान | 0°C से +70°C |
| विशेषता | विनिर्देश |
|---|---|
| आवास | पीबीटी + 30% ग्लास फाइबर, UL94V-0 |
| संपर्क सामग्री | फॉस्फर कांस्य (C5210R-EH), 0.35 मिमी |
| संपर्क कोटिंग | चुनिंदा स्वर्ण चढ़ाना, ≥6 μin |
| सोल्डर पिन | पीतल (C2680R-H), 0.35 मिमी |
| ढाल | SUS304 स्टेनलेस स्टील, 0.20 मिमी |
| ईएमआई सुरक्षा | एकीकृत ईएमआई स्प्रिंग फिंगर्स |
| अनुशंसित मिलाप | वेव सोल्डरिंग, 250°C / 5 सेकंड अधिकतम. |
उच्च विश्वसनीयता वाले डेटा संचार के लिए डिज़ाइन किया गया, यह गीगाबिट मैगजैक निम्नलिखित के लिए एकदम सही घटक हैः
LINK-PP ईथरनेट कनेक्टिविटी और चुंबकीय घटकों में विशेषज्ञता प्राप्त है।25 वर्ष, दुनिया भर में नेटवर्क, औद्योगिक स्वचालन, दूरसंचार, ऑटोमोटिव और चिकित्सा उपकरण निर्माताओं की सेवा करता है।
हमारे लाभों में शामिल हैंः
हमारे उत्पाद पोर्टफोलियो में शामिल हैंः
LPJG0801ABNL एकएकीकृत ईथरनेट चुंबक के साथ एकल-पोर्ट Gigabit RJ45 कनेक्टर, समर्थन10/100/1000BASE-Tईथरनेट अनुप्रयोग।
हाँ. यह एकीकृत ईथरनेट अलगाव ट्रांसफार्मर, सामान्य मोड chokes, बॉब स्मिथ समापन सर्किट, प्रतिबाधा मिलान घटकों, और कनेक्टर के अंदर एक उच्च वोल्टेज कैपेसिटर.
नहीं. मानक LPJG0801ABNL के लिए बनाया गया हैगैर-पीओई गीगाबिट ईथरनेटयदि PoE समर्थन की आवश्यकता है, तो LINK-PP समर्पित PoE और PoE+ MagJack समाधान प्रदान करता है।
एकीकृत चुंबक प्रदान करते हैं1500 Vrms अलगावPHY पक्ष और केबल पक्ष के बीच, IEEE ईथरनेट अलगाव आवश्यकताओं को पूरा।
कनेक्टर में शामिल हैंः
इन्हें ईथरनेट PHY के आधार पर लिंक, गतिविधि या गति संकेत के लिए कॉन्फ़िगर किया जा सकता है।
एकीकृत ईएमआई स्प्रिंग्स चेसिस ग्राउंडिंग में सुधार करते हैं, विद्युत चुम्बकीय हस्तक्षेप (ईएमआई) को कम करते हैं, और नेटवर्क उपकरण को ईएमसी अनुपालन आवश्यकताओं को पूरा करने में मदद करते हैं।
हाँ. LINK-PP के लिए अनुकूलन का समर्थन करता हैः
