उत्पाद विवरण
उत्पत्ति के प्लेस: गुआंगडोंग, चीन
ब्रांड नाम: LINK-PP
प्रमाणन: UL,RoHS,REACH,ISO
मॉडल संख्या: LPJ17206AGNL
दस्तावेज़: LPJ17206AGNL REVA6.pdf
भुगतान और शिपिंग शर्तें
भाग संख्या: |
LPJ17206AGNL |
बंदरगाहों की संख्या: |
2x1 |
कुंडी: |
उतार व चढ़ाव |
आधार - सामग्री दर: |
100Base-T |
पीओई: |
गैर |
एलईडी विकल्प: |
साथ |
ईएमआई टैब: |
साथ |
माउन्टिंग का प्रकार: |
थॉट |
मिलान प्रकार: |
लहर |
तापमान रेंज आपरेट करना: |
-40°C से +85°C |
भाग संख्या: |
LPJ17206AGNL |
बंदरगाहों की संख्या: |
2x1 |
कुंडी: |
उतार व चढ़ाव |
आधार - सामग्री दर: |
100Base-T |
पीओई: |
गैर |
एलईडी विकल्प: |
साथ |
ईएमआई टैब: |
साथ |
माउन्टिंग का प्रकार: |
थॉट |
मिलान प्रकार: |
लहर |
तापमान रेंज आपरेट करना: |
-40°C से +85°C |

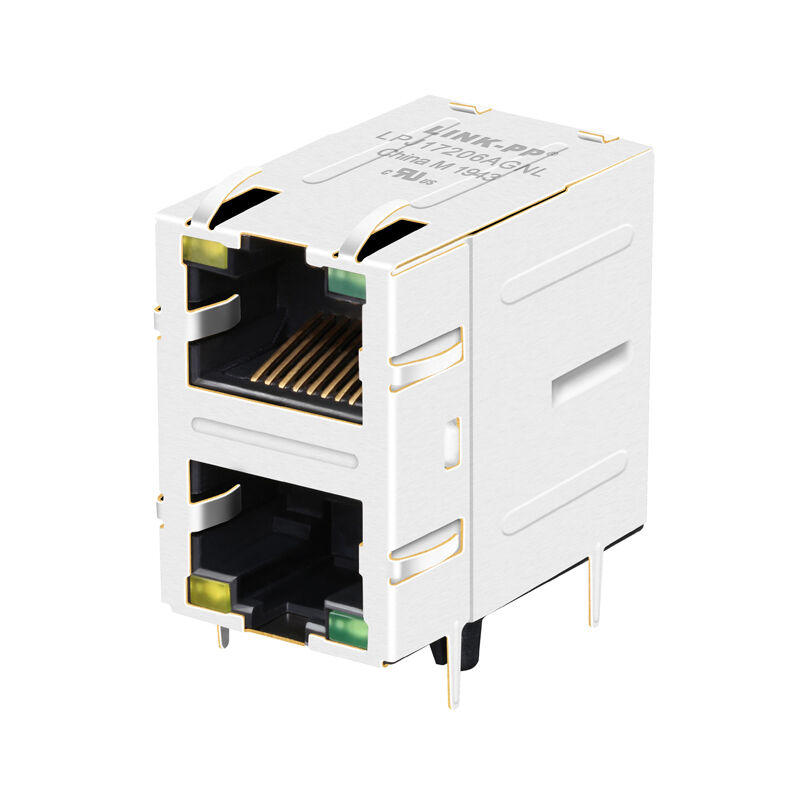

लिंक-पीपी एलपीजे17206एजीएनएल 2x1 पोर्ट स्टैक्ड आरजे45 कनेक्टर। विश्वसनीय नेटवर्किंग के लिए 10/100 बेस-टी इंटीग्रेटेड मैग्नेटिक्स, ईएमआई स्प्रिंग फिंगर्स, एलईडी संकेतक और औद्योगिक ऑपरेटिंग तापमान (-40℃ से +85℃) की सुविधा है।
लिंक-पीपी एलपीजे17206एजीएनएल एक उच्च प्रदर्शन वाला 2x1 (स्टैक्ड) आरजे45 मैगजैक कनेक्टर है जिसे विश्वसनीय 10/100 बेस-टी ईथरनेट अनुप्रयोगों के लिए इंजीनियर किया गया है। पीसीबी रियल एस्टेट को अधिकतम करने के लिए डिज़ाइन किया गया, यह डुअल-पोर्ट थ्रू-होल कनेक्टर एकीकृत मैग्नेटिक्स, बेहतर शोर दमन के लिए अंतर्निहित ईएमआई स्प्रिंग फिंगर्स और अत्यधिक दृश्यमान पीले/हरे एलईडी संकेतक की सुविधा देता है। -40℃ से +85℃ तक औद्योगिक ऑपरेटिंग तापमान का सामना करने के लिए निर्मित, एलपीजे17206एजीएनएल एसओएचओ मॉडेम, स्विच, हब और लैन-ऑन-मदरबोर्ड (एलओएम) डिजाइन के लिए आदर्श एक मजबूत, अंतरिक्ष-बचत नेटवर्किंग इंटरफ़ेस प्रदान करता है।
| पैरामीटर | विनिर्देश |
|---|---|
| भाग संख्या | एलपीजे17206एजीएनएल |
| उत्पाद का प्रकार | इंटीग्रेटेड मैग्नेटिक्स के साथ 2×1 आरजे45 कनेक्टर |
| कनेक्टर इंटरफ़ेस | 8पी8सी आरजे45 |
| ईथरनेट मानक | 10/100बेस-टी |
| पोर्ट कॉन्फ़िगरेशन | 2×1 स्टैक्ड पोर्ट |
| माउन्टिंग का प्रकार | छेद के माध्यम से |
| पीसीबी माउंट | साइड एंट्री |
| अभिविन्यास | समकोण (90°) |
| कुंडी अभिविन्यास | ऊपर और नीचे दोनों |
| पीओई समर्थन | गैर PoE |
| ईएमआई शील्ड | ईएमआई स्प्रिंग फिंगर्स के साथ |
| एलईडी विन्यास | बायां पीला / दायां हरा |
| परिचालन तापमान | -40°C से +85°C |
| पैकेज की लंबाई | 28.50 मिमी |
| पैकेज की चौड़ाई | 17.20 मिमी |
| पैकेज की ऊंचाई | 25.55 मिमी |
| पैरामीटर | विनिर्देश |
|---|---|
| परीक्षण की स्थिति | @ 25°C |
| अनुपात बदल जाता है | 1CT:1CT (±5%) |
| ओपन सर्किट इंडक्शन (ओसीएल) | 350μH न्यूनतम @ 100kHz, 0.1V, 8mA DC बायस |
| सम्मिलन हानि (1-100 मेगाहर्ट्ज) | -1.2dB अधिकतम |
| वापसी हानि (1-30 मेगाहर्ट्ज) | -16dB न्यूनतम |
| वापसी हानि (30-60 मेगाहर्ट्ज) | -12dB न्यूनतम |
| वापसी हानि (60-80 मेगाहर्ट्ज) | -10dB न्यूनतम |
| वापसी हानि (80-100 मेगाहर्ट्ज) | -8dB न्यूनतम |
| क्रॉसस्टॉक (1-100 मेगाहर्ट्ज) | -30dB न्यूनतम |
| सामान्य मोड अस्वीकृति (सीएमआरआर, 1-100 मेगाहर्ट्ज) | -30dB न्यूनतम |
| अलगाव वोल्टेज | 1500Vrms (PHY साइड से लाइन साइड) |
| परिचालन तापमान | -40°C से +85°C |
लिंक-पीपी एक पेशेवर निर्माता है जो ईथरनेट कनेक्टिविटी उत्पादों में विशेषज्ञता रखता है, जिसमें आरजे45 मैगजैक कनेक्टर, लैन ट्रांसफार्मर और हाई-स्पीड नेटवर्किंग घटक शामिल हैं।
LPJ17206AGNL वितरित करता है:
चाहे औद्योगिक नेटवर्किंग उपकरण, एम्बेडेड सिस्टम, राउटर, या ईथरनेट स्विच विकसित करना होएलपीजे17206एजीएनएल 2×1 आरजे45 कनेक्टर 10/100बेस-टी इंटीग्रेटेड मैग्नेटिक्स के साथपेशेवर ईथरनेट अनुप्रयोगों के लिए एक विश्वसनीय, कॉम्पैक्ट और लागत प्रभावी नेटवर्किंग इंटरफ़ेस समाधान प्रदान करता है।
