उत्पाद विवरण
उत्पत्ति के प्लेस: गुआंगडोंग, चीन
ब्रांड नाम: LINK-PP
प्रमाणन: UL,RoHS,Reach,ISO
मॉडल संख्या: एलपीजेके7403बी98एनएल
भुगतान और शिपिंग शर्तें
न्यूनतम आदेश मात्रा: 10/100/25के
मूल्य: $0.5-$1.1
पैकेजिंग विवरण: टी एंड आर
प्रसव के समय: 3-5 दिन
भुगतान शर्तें: एल/सी, डी/ए, डी/पी, टी/टी, वेस्टर्न यूनियन
आपूर्ति की क्षमता: 5kk/महीना
भाग संख्या: |
एलपीजेके7403बी98एनएल |
बंदरगाहों की संख्या: |
1x1 |
कुंडी: |
ऊपर |
आधार - सामग्री दर: |
1000base-t |
पीओई: |
गैर |
एलईडी विकल्प: |
साथ |
ईएमआई टैब: |
बिना |
माउन्टिंग का प्रकार: |
थॉट |
मिलान प्रकार: |
लहर |
तापमान रेंज आपरेट करना: |
-40°C से +85°C |
भाग संख्या: |
एलपीजेके7403बी98एनएल |
बंदरगाहों की संख्या: |
1x1 |
कुंडी: |
ऊपर |
आधार - सामग्री दर: |
1000base-t |
पीओई: |
गैर |
एलईडी विकल्प: |
साथ |
ईएमआई टैब: |
बिना |
माउन्टिंग का प्रकार: |
थॉट |
मिलान प्रकार: |
लहर |
तापमान रेंज आपरेट करना: |
-40°C से +85°C |

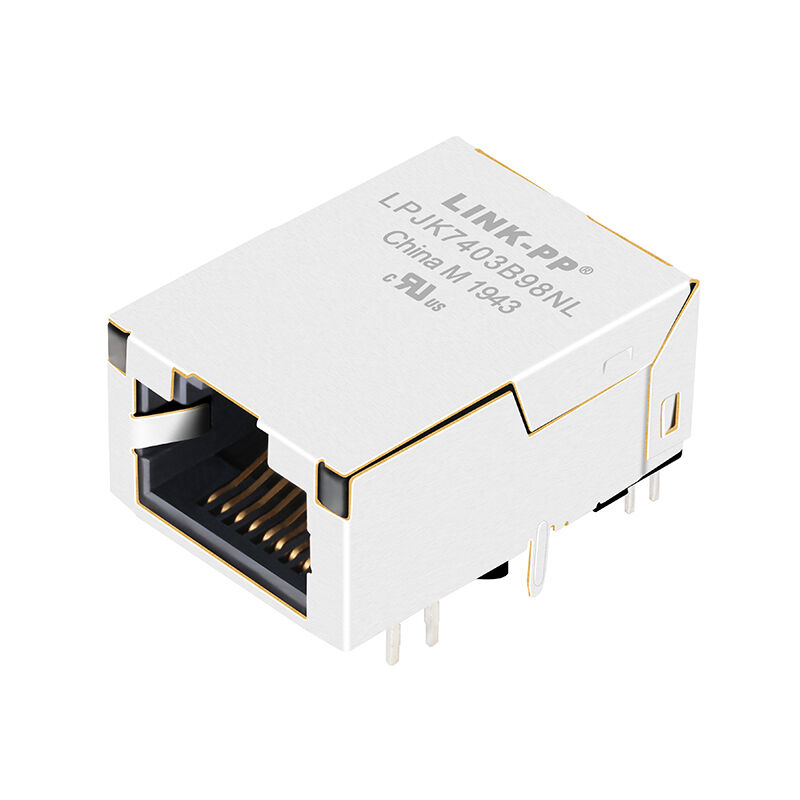

एकीकृत मैग्नेटिक्स के साथ लिंक-पीपी एलपीजेके7403बी98एनएल लो-प्रोफाइल आरजे45 मैगजैक। 10/100/1000बेस-टी ईथरनेट, 1500Vrms आइसोलेशन, 11.30 मिमी प्रोफ़ाइल, दोहरी एलईडी और IEEE 802.3 अनुपालन का समर्थन करता है।
लिंक-पीपी एलपीजेके7403बी98एनएल एक अत्यधिक विश्वसनीय, लो-प्रोफाइल 10/100/1000 बेस-टी गीगाबिट आरजे45 मैगजैक है जिसे जगह की कमी वाले मुद्रित सर्किट बोर्ड (पीसीबी) के लिए इंजीनियर किया गया है। केवल 11.30 मिमी की पीसीबी से ऊपर की ऊंचाई के साथ, यह 8पी8सी कनेक्टर बेहतर ईएमआई दमन और सिग्नल अखंडता के लिए एक टैब-अप ओरिएंटेशन और उन्नत एकीकृत मैग्नेटिक्स की सुविधा देता है। अनुकूलन योग्य एलईडी संकेतक (नारंगी/हरा और पीला) से सुसज्जित और अत्यधिक औद्योगिक वातावरण (-40 से +85 सेल्सियस) में त्रुटिहीन रूप से संचालित करने के लिए डिज़ाइन किया गया, एलपीजेके7403बी98एनएल आधुनिक दूरसंचार, औद्योगिक स्वचालन और उद्यम नेटवर्किंग उपकरण के लिए आदर्श नेटवर्किंग इंटरफ़ेस है।
| पैरामीटर | विनिर्देश |
|---|---|
| भाग संख्या | एलपीजेके7403बी98एनएल |
| उत्पाद का प्रकार | लो प्रोफाइल आरजे45 मैगजैक |
| कनेक्टर इंटरफ़ेस | 8पी8सी (आरजे45) |
| ईथरनेट मानक | 10/100/1000बेस-टी |
| पोर्ट कॉन्फ़िगरेशन | 1×1 |
| माउन्टिंग का प्रकार | छेद के माध्यम से |
| अभिविन्यास | समकोण (90°) |
| कुंडी स्थिति | टैब अप करें |
| पीसीबी से ऊपर ऊंचाई | 11.30 मिमी |
| समग्र ऊंचाई | 11.60 मिमी |
| चौड़ाई | 17.80 मिमी |
| लंबाई | 24.20 मिमी |
एलपीजेके7403बी98एनएल को आईईईई विद्युत विशिष्टताओं को पूरा करते हुए स्थिर गीगाबिट ईथरनेट ट्रांसमिशन देने के लिए डिज़ाइन किया गया है।
| पैरामीटर | विनिर्देश |
|---|---|
| अनुपात बदल जाता है | 1CT:1CT (±2%) |
| ओसीएल | 350μH न्यूनतम @100kHz, 100mVrms, 8mA DC बायस |
| अलगाव वोल्टेज | 1500Vrms |
| सीएमआरआर | 30डीबी न्यूनतम (0.5-100 मेगाहर्ट्ज) |
| परिचालन तापमान | -40°C से +85°C |
| आवृत्ति | अधिकतम |
|---|---|
| 0.5-100 मेगाहर्ट्ज | -0.8dB |
| 100-125 मेगाहर्ट्ज | -1.2dB |
| आवृत्ति | न्यूनतम |
|---|---|
| 0.5-40 मेगाहर्ट्ज | -18dB |
| 50-100 मेगाहर्ट्ज | -[12-20लॉग(एफ/80मेगाहर्ट्ज)] डीबी |
| आवृत्ति | न्यूनतम |
|---|---|
| 0.5-40 मेगाहर्ट्ज | -35डीबी |
| 40-100 मेगाहर्ट्ज | -[33-20लॉग(एफ/50मेगाहर्ट्ज)] डीबी |
ये अनुकूलित विद्युत विशेषताएँ उच्च गति ईथरनेट नेटवर्क के लिए विश्वसनीय डेटा ट्रांसमिशन, कम सिग्नल प्रतिबिंब और बेहतर ईएमआई प्रदर्शन सुनिश्चित करती हैं।
औद्योगिक और वाणिज्यिक नेटवर्किंग उपकरणों में दीर्घकालिक स्थायित्व के लिए डिज़ाइन किया गया।
| पैरामीटर | विनिर्देश |
|---|---|
| मानकों | आईईईई 802.3 |
| आवास सामग्री | थर्मोप्लास्टिक पीबीटी, UL94V-0 |
| सामग्री से संपर्क करें | तांबे की मिश्र धातु |
| ढाल सामग्री | SUS304-1/2H, 0.2 मिमी मोटाई |
| ढाल खत्म | निकल चढ़ाना |
| संपर्क चढ़ाना | सोना, न्यूनतम 6μin |
| वेव सोल्डर तापमान | 5 सेकंड के लिए 250°C |
उच्च गुणवत्ता वाली सामग्री पूरे उत्पाद जीवनचक्र में उत्कृष्ट सोल्डरबिलिटी, संक्षारण प्रतिरोध और यांत्रिक स्थायित्व सुनिश्चित करती है।
ईथरनेट मैग्नेटिक्स को सीधे RJ45 कनेक्टर में एकीकृत करने से कई इंजीनियरिंग लाभ मिलते हैं:
ये लाभ LPJK7403B98NL को कॉम्पैक्ट, उच्च-प्रदर्शन ईथरनेट हार्डवेयर के लिए एक उत्कृष्ट विकल्प बनाते हैं।
LPJK7403B98NL अंतरराष्ट्रीय गुणवत्ता और पर्यावरण मानकों का अनुपालन करता है।
| प्रमाणन | स्थिति |
|---|---|
| आईईईई 802.3 | अनुरूप |
| यूएल प्रमाणीकरण | फ़ाइल संख्या E484635 |
| RoHS | आज्ञाकारी (2011/65/ईयू) |
| ज्वलनशीलता रेटिंग | UL94V 0 |
