उत्पाद विवरण
उत्पत्ति के प्लेस: चीन
ब्रांड नाम: LINK-PP
प्रमाणन: ISO 9001,ISO 14001,UL,SGS,REACH168
मॉडल संख्या: एलपीजेके7403बी97एनएल
दस्तावेज़: LPJK7403B97NL.pdf
भुगतान और शिपिंग शर्तें
न्यूनतम आदेश मात्रा: 50 पीसी
मूल्य: $0.7-$1.05
पैकेजिंग विवरण: टी एंड आर
प्रसव के समय: 3 दिनों के भीतर स्टॉक जहाज में
भुगतान शर्तें: टीटी, नेट30/60/90 दिन
आपूर्ति की क्षमता: 5kk/महीना
पी/एन: |
एलपीजेके7403बी97एनएल |
बंदरगाहों की संख्या: |
1x1 |
कुंडी: |
ऊपर |
आधार - सामग्री दर: |
1000base-t |
पीओई: |
गैर |
एलईडी विकल्प: |
साथ |
ईएमआई टैब: |
बिना |
माउन्टिंग का प्रकार: |
थॉट |
मिलान प्रकार: |
लहर |
तापमान रेंज आपरेट करना: |
-40°C से +85°C |
पी/एन: |
एलपीजेके7403बी97एनएल |
बंदरगाहों की संख्या: |
1x1 |
कुंडी: |
ऊपर |
आधार - सामग्री दर: |
1000base-t |
पीओई: |
गैर |
एलईडी विकल्प: |
साथ |
ईएमआई टैब: |
बिना |
माउन्टिंग का प्रकार: |
थॉट |
मिलान प्रकार: |
लहर |
तापमान रेंज आपरेट करना: |
-40°C से +85°C |

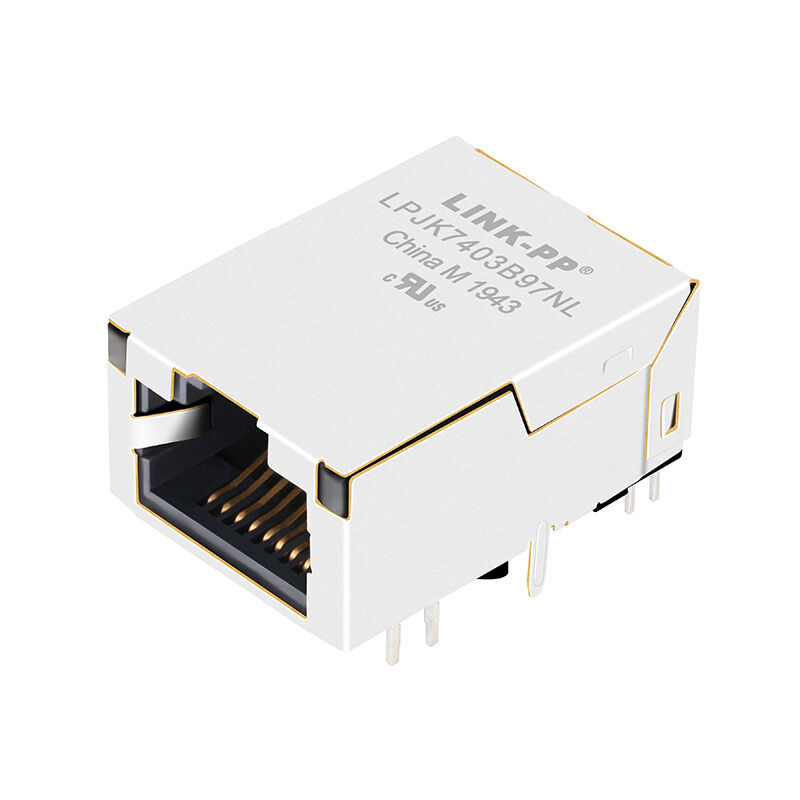

LINK-PP LPJK7403B97NL एक प्रीमियम-ग्रेड, एकल-पोर्ट (1x1) गीगाबिट RJ45 मैगजैक कनेक्टर है जिसे 1000Base-TX नेटवर्क अनुप्रयोगों के लिए डिज़ाइन किया गया है। एकीकृत चुंबकत्व की विशेषता है, यह सही कोण,थ्रू-होल कनेक्टर उच्च गति ईथरनेट वातावरण के लिए बेहतर संकेत अखंडता और ईएमआई दमन सुनिश्चित करता है-40 से +85 सेल्सियस के औद्योगिक परिचालन तापमान का सामना करने के लिए निर्मित और अनुकूलन योग्य एलईडी संकेतक से लैस, एलपीजेके7403बी97एनएल नेटवर्क हार्डवेयर के लिए विश्वसनीय विकल्प है,दूरसंचार, और औद्योगिक स्वचालन डिजाइन।
दLPJK7403B97NLएक उच्च प्रदर्शन है1×1 गीगाबिट ईथरनेट आरजे45 मैगजैकके लिए डिज़ाइन किया गया1000Base-TX नेटवर्क अनुप्रयोगएकीकृत चुंबकत्व, 1500Vrms अलगाव, दो रंग एलईडी संकेतक और औद्योगिक ग्रेड ऑपरेटिंग तापमान के साथ-40°C से +85°C, यह कनेक्टर आधुनिक ईथरनेट उपकरणों के लिए एक विश्वसनीय और स्थान-बचत समाधान प्रदान करता है।
द्वारा निर्मितLINK-PP, LPJK7403B97NL के अनुरूप हैआईईईई 802.3 आवश्यकताएं, जिससे यह नेटवर्क उपकरणों के लिए उपयुक्त है जो मजबूत ईएमआई प्रदर्शन, सिग्नल अखंडता और दीर्घकालिक विश्वसनीयता की मांग करते हैं।
-गीगाबिट गतिः1000Base-TX ईथरनेट अनुप्रयोगों के लिए अनुकूलित।
-एकीकृत चुंबकत्व:350uH न्यूनतम OCL 8mA पूर्वाग्रह के साथ मजबूत डेटा संचरण सुनिश्चित करता है।
-अत्यधिक तापमान में स्थायित्वःकठोर वातावरण (-40 से +85 डिग्री सेल्सियस) में विश्वसनीय संचालन।
-उच्च-गुणवत्ता वाली सुरक्षाउत्कृष्ट ईएमआई सुरक्षा के लिए निकेल कोटिंग के साथ एसयूएस 304-1/2एच परिरक्षण।
-वैश्विक अनुपालनःIEEE 802.3 अनुरूप, UL प्रमाणित (E484635) और RoHS अनुरूप।
| पैरामीटर | विनिर्देश |
|---|---|
| भाग संख्या | LPJK7403B97NL |
| निर्माता | LINK-PP INT'L TECHNOLOGY CO., LIMITED |
| कनेक्टर का प्रकार | RJ45 मैगजैक (12P8C, ईथरनेट) |
| गति | 1000Base-TX (गीगाबिट ईथरनेट) |
| बंदरगाहों की संख्या | 1×1 पोर्ट |
| माउंटिंग प्रकार | छेद से |
| अभिविन्यास | 90° दाहिना कोण (साइड एंट्री) |
| ताला लगाओ ओरिएंटेशन | ताला लगाओ |
| पीओई फ़ंक्शन | गैर-पीओई |
| ईएमआई शील्ड टैब | बिना |
| बाएं एलईडी | पीला / हरा (पिन 15, 16, 17) |
| सही एलईडी | हरा (पिन 13, 14) |
| पैकेज की लंबाई | 0.953 इंच / 24.20 मिमी |
| पैकेज की चौड़ाई | 0.701 इंच / 17.80 मिमी |
| पैकेज की ऊंचाई | 0.445 इंच / 11.30 मिमी |
| पैरामीटर | विनिर्देश |
|---|---|
| परीक्षण की स्थिति | 25°C |
| मोड़ अनुपात (±2%) | 1CT:1CT |
| ओसीएल (ओपन सर्किट इंडक्टेंस) | 350μH Min @ 100kHz, 100mVrms, 8mA DC Bias (0°C से 70°C) |
| सम्मिलन हानि (0.5~100MHz) | -0.8dB अधिकतम |
| सम्मिलन हानि (100-125 मेगाहर्ट्ज) | -1.2dB अधिकतम |
| रिटर्न लॉस (0.5~40MHz) | -18dB मिन |
| वापसी हानि (50 ¢100MHz) | - [12-20LOG ((f/80MHz) ] डीबी मिन |
| क्रॉसस्टॉक (0.5 ∼40 मेगाहर्ट्ज) | -35dB मिन |
| क्रॉसस्टॉक (40 ¢ 100 मेगाहर्ट्ज) | -[33-20LOG ((f/50MHz) ] डीबी मिन |
| सामान्य मोड रिजेक्शन रेशियो (CMRR) | -30dB मिन (0.5~100MHz) |
| अलगाव वोल्टेज | 1500Vrms (PHY साइड टू लाइन साइड) |
| ऑपरेटिंग तापमान | -40°C से +85°C |
| पैरामीटर | विनिर्देश |
|---|---|
| मानकों का अनुपालन | IEEE 802.3 विनिर्देश को पूरा करता है |
| आवास सामग्री | थर्मोप्लास्टिक पीबीटी, UL94V-0 |
| संपर्क सामग्री | उच्च श्रेणी का तांबा मिश्र धातु |
| ढाल सामग्री | SUS 304-1/2H, मोटाईः 0.2 मिमी |
| शील्ड कोटिंग | निकेल |
| संपर्क कोटिंग | सोने, संपर्क क्षेत्र में न्यूनतम 6μm |
| तरंग मिलाप का तापमान | 5 सेकंड के लिए 250°C |
उच्च गति नेटवर्क अनुप्रयोगों की एक विस्तृत श्रृंखला का समर्थन करने के लिए डिज़ाइन किया गया, जिसमें शामिल हैंः
LPJK7403B97NL एकएकीकृत RJ45 MagJack कनेक्टरजो एक मानक RJ45 इंटरफेस के साथ निर्मित LAN ट्रांसफार्मर घटकों को जोड़ती है। कनेक्टर आवास के अंदर चुंबकत्व को एकीकृत करके,उत्कृष्ट संकेत प्रदर्शन और विद्युत अलगाव बनाए रखते हुए पीसीबी स्थान की आवश्यकताओं को कम किया जाता है.
असतत ईथरनेट ट्रांसफार्मर समाधानों की तुलना में, एक एकीकृतचुंबक के साथ 1000Base-TX RJ45 कनेक्टरबोर्ड डिजाइन को सरल बनाता है, विकास चक्र को छोटा करता है और समग्र प्रणाली विश्वसनीयता में सुधार करता है।
