उत्पाद विवरण
उत्पत्ति के प्लेस: चीन
ब्रांड नाम: LINK-PP
प्रमाणन: UL,RoHS,Reach,ISO
मॉडल संख्या: LPJK9093AONL
दस्तावेज़: LPJK9093AONL.pdf
भुगतान और शिपिंग शर्तें
न्यूनतम आदेश मात्रा: 50/500/1000/25K
मूल्य: $0.5-$2.1
पैकेजिंग विवरण: ट्रे
प्रसव के समय: 3 दिनों के भीतर स्टॉक जहाज में
भुगतान शर्तें: टीटी, नेट 30/60/90 दिन
आपूर्ति की क्षमता: 500K/माह
भाग संख्या: |
LPJK9093AONL |
उत्पाद प्रकार: |
10GBASE-T RJ45 कनेक्टर |
संगत ब्रांड: |
नाड़ी |
बंदरगाहों की संख्या: |
1x1 |
कुंडी: |
ऊपर |
आधार - सामग्री दर: |
10GBASE-T |
पीओई: |
पीओई ++ |
एलईडी विकल्प: |
साथ |
ईएमआई टैब: |
साथ |
माउन्टिंग का प्रकार: |
थॉट |
मिलान प्रकार: |
लहर |
तापमान रेंज आपरेट करना: |
0°C से +70°C |
भाग संख्या: |
LPJK9093AONL |
उत्पाद प्रकार: |
10GBASE-T RJ45 कनेक्टर |
संगत ब्रांड: |
नाड़ी |
बंदरगाहों की संख्या: |
1x1 |
कुंडी: |
ऊपर |
आधार - सामग्री दर: |
10GBASE-T |
पीओई: |
पीओई ++ |
एलईडी विकल्प: |
साथ |
ईएमआई टैब: |
साथ |
माउन्टिंग का प्रकार: |
थॉट |
मिलान प्रकार: |
लहर |
तापमान रेंज आपरेट करना: |
0°C से +70°C |

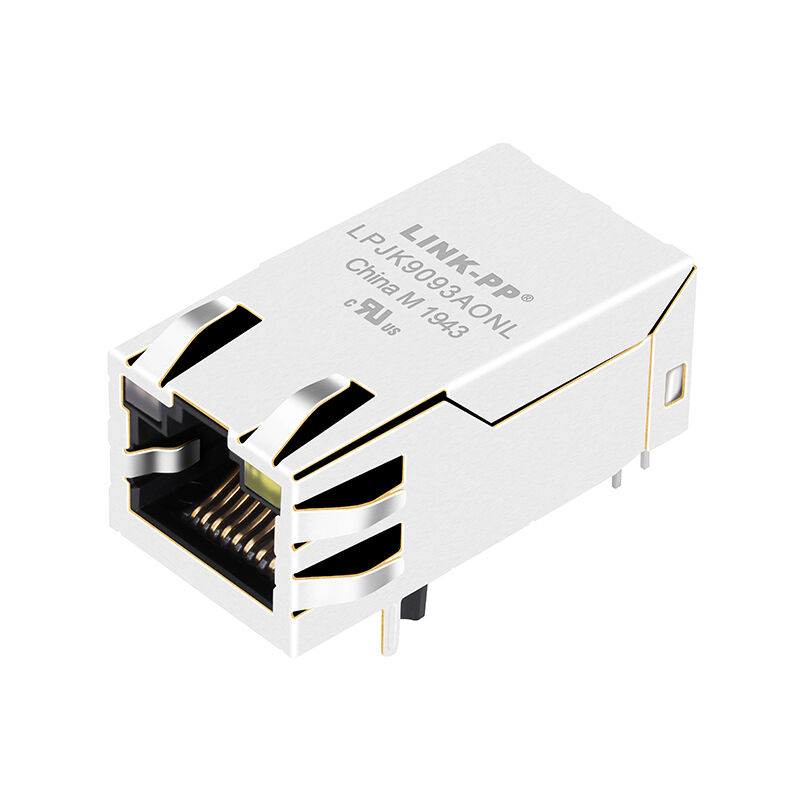

LPJK9093AONL एक 10G बेस-टी PoE++ RJ45 कनेक्टर है जिसमें एकीकृत चुंबक, 1x1 पोर्ट, साइड एंट्री-थ्रू-होल डिज़ाइन, 802.3bt सपोर्ट, 180μH OCL,और उच्च शक्ति ईथरनेट अनुप्रयोगों के लिए नारंगी और हरे/पीले एलईडी संकेतक.
| श्रेणी | विनिर्देश | विवरण |
|---|---|---|
| सामान्य एवं यांत्रिक विन्यास | निर्माता | LINK-PP INT'L TECHNOLOGY CO., LIMITED |
| भाग संख्या | LPJK9093AONL | |
| कनेक्टर का प्रकार | RJ45 जैक एकीकृत चुंबकत्व के साथ | |
| बंदरगाहों की संख्या | 1×1 (एकल बंदरगाह) | |
| प्रति बंदरगाह कोर | 8 | |
| पदों / संपर्कों की संख्या | 10P8C | |
| ईथरनेट गति | 10G बेस-टी | |
| माउंटिंग प्रकार | छेद के माध्यम से (THT) | |
| पीसीबी माउंट कोण | साइड एंट्री (90° दाहिना कोण) | |
| ताला लगाओ ओरिएंटेशन | टैब ऊपर | |
| शील्ड ईएमआई टैब | शामिल (टैब के साथ) | |
| आयाम (L × W × H) | 32.50 मिमी × 16.60 मिमी × 13.50 मिमी (1.280" × 0.654" × 0.531") | |
| विद्युत एवं चुंबकीय गुण (@25°C) | आवेदन प्रोटोकॉल | ईथरनेट (PoE++) |
| मोड़ अनुपात (RX/TX) | 1CT: 1CT (±2%) | |
| प्रेरण क्षमता (OCL) | 180 μH MIN @ 100 kHz, 0.1 Vrms | |
| पीओई रेटिंग | 1.0A MAX @ 57VDC निरंतर (IEEE 802.3bt अनुरूप) | |
| हाइपोट अलगाव परीक्षण | 1500 Vrms | |
| सम्मिलन हानि | -3.0 dB MAX @ 100 kHz; -1.0 डीबी मैक्स @ 1~100 मेगाहर्ट्ज; -3.0 डीबी मैक्स @ 100~500 मेगाहर्ट्ज |
|
| रिटर्न हानि | -22 dB MIN @ 1~100 MHz; -22 + 18.27 × LOG ((f/100) डीबी @ 100~500 मेगाहर्ट्ज |
|
| क्रॉसस्टॉक | -28 dB MIN @ 1~100 MHz; -19 dB MIN @ 100~500 MHz |
|
| सीडीएमआर | -30 dB MIN @ 1~250 MHz; -22 डीबी एमआईएन @ 250~500 मेगाहर्ट्ज |
|
| सामग्री और कोटिंग | आवास सामग्री | थर्मोप्लास्टिक, UL 94V-0 रेटेड |
| संपर्क/छाप आधार सामग्री | तांबा मिश्र धातु | |
| शील्ड कोटिंग | निकेल | |
| संपर्क संभोग क्षेत्र को कवर करना | सोना 6μ" MIN (वैकल्पिक 15μ" / 30μ") | |
| एलईडी विनिर्देश | बाएं एलईडी (दो रंग) | नारंगी/हरा |
| हरी एलईडी | पिन 20 (+), पिन 19 (-), तरंग दैर्ध्य 565 एनएम | |
| नारंगी एलईडी | पिन 20 (-), पिन 19 (+), तरंग दैर्ध्य 610 एनएम | |
| सही एलईडी | पीला | |
| पीला एलईडी | पिन 18 (+), पिन 17 (-), तरंग दैर्ध्य 585 एनएम | |
| आगे का वोल्टेज (VF) | 1.8V ~ 2.6V @ 20mA | |
| रिवर्स लीकेज करंट (IR) | 10 μA MAX @ VR = 5V | |
| पर्यावरण और मिलाप दिशानिर्देश | परिचालन तापमान सीमा | 0°C से +70°C |
| तरंगों के साथ मिलाप का तापमान | 265°C अधिकतम 5 सेकंड के लिए | |
| RoHS अनुपालन | RoHS (2011/65/EC) के अनुरूप | |
| आईईईई मानक अनुपालन | IEEE 802.3bt (PoE++) | |
| यूएल मान्यता | यूएल फाइल नं. E484635 |
LINK-PP LPJK9093AONL एक प्रीमियम, सक्रिय-स्थिति 10G बेस-टी RJ45 कनेक्टर है जिसे आधुनिक उच्च-गति, उच्च-शक्ति नेटवर्क की चरम मांगों को पूरा करने के लिए इंजीनियर किया गया है।एकीकृत चुंबकत्व और मजबूत PoE++ (IEEE 802).3bt) क्षमताओं के साथ, यह 1x1 पोर्ट-थ्रू-होल जैक सुरक्षित रूप से 57VDC पर 1.0A तक निरंतर धारा प्रदान करता है।
एक साइड-एंट्री (90 ° दाएं कोण) विन्यास, "लॉच अप" अभिविन्यास, और एकीकृत ईएमआई शील्ड टैब के साथ डिज़ाइन किया गया, LPJK9093AONL LAN-on-Motherboard (LOM), SOHO मॉडेम के लिए अंतिम समाधान है,उद्यम स्विच और अगली पीढ़ी के दूरसंचार उपकरणों को 10 गीगाबिट ईथरनेट प्रदर्शन की आवश्यकता होती है।
LPJK9093AONL PoE++ RJ45 कनेक्टरसाइड-एंट्री राइट-एंगल संरचनाकॉम्पैक्ट बोर्ड लेआउट और कुशल फ्रंट-पैनल एकीकरण का समर्थन करता है।तालाबंदीउन्मुखता नेटवर्क उत्पादों में सम्मिलन और प्रतिधारण को सरल बनाती है, जबकिईएमआई ढाल टैबशोर-शराबे वाले विद्युत वातावरण में प्रतिरक्षा में सुधार।
LPJK9093AONL PoE++ RJ45 कनेक्टर आमतौर पर निम्न में प्रयोग किया जाता हैः
LPJK9093AONL एक 10G बेस-टी RJ45 कनेक्टर है जिसमें PoE++ ईथरनेट अनुप्रयोगों जैसे स्विच, राउटर, एक्सेस पॉइंट और SOHO नेटवर्किंग डिवाइस के लिए डिज़ाइन किए गए एकीकृत चुंबक हैं।
हाँ. यह IEEE 802.3bt PoE++ को 57VDC पर 1.0A अधिकतम निरंतर धारा तक समर्थन करता है.
हाँ. यह 10G बेस-टी हाई स्पीड ईथरनेट ट्रांसमिशन के लिए डिज़ाइन किया गया है.
यह एक छेद के माध्यम से, साइड-एंट्री, राइट-एंगल माउंटिंग शैली का उपयोग करता है।
हाँ. इसमें स्थिति संकेत के लिए एक नारंगी/ग्रीन द्वि-रंग एलईडी और एक पीला एलईडी शामिल है.
