उत्पाद विवरण
उत्पत्ति के प्लेस: चीन
ब्रांड नाम: LINK-PP
प्रमाणन: SGS, UL,CE, ISO9001:2008,REACH
मॉडल संख्या: LPJ46204AENL
दस्तावेज़: LPJ46204AENL.pdf
भुगतान और शिपिंग शर्तें
न्यूनतम आदेश मात्रा: 50/500/1000/25K
मूल्य: $1.1-$4.5
पैकेजिंग विवरण: ट्रे
प्रसव के समय: स्टॉक शिप में आज
भुगतान शर्तें: टीटी, नेट 30/60/90 दिन
आपूर्ति की क्षमता: 208K/माह
भाग संख्या: |
LPJ46204AENL |
कनेक्टर प्रकार: |
RJ45 मल्टी पोर्ट जैक |
संगत ब्रांड: |
नाड़ी |
बंदरगाहों की संख्या: |
1x4 |
कुंडी: |
नीचे |
आधार - सामग्री दर: |
100Base-T |
पीओई: |
गैर |
एलईडी विकल्प: |
साथ |
ईएमआई टैब: |
साथ |
माउन्टिंग का प्रकार: |
थॉट |
मिलान प्रकार: |
लहर |
तापमान रेंज आपरेट करना: |
0°C से +70°C |
भाग संख्या: |
LPJ46204AENL |
कनेक्टर प्रकार: |
RJ45 मल्टी पोर्ट जैक |
संगत ब्रांड: |
नाड़ी |
बंदरगाहों की संख्या: |
1x4 |
कुंडी: |
नीचे |
आधार - सामग्री दर: |
100Base-T |
पीओई: |
गैर |
एलईडी विकल्प: |
साथ |
ईएमआई टैब: |
साथ |
माउन्टिंग का प्रकार: |
थॉट |
मिलान प्रकार: |
लहर |
तापमान रेंज आपरेट करना: |
0°C से +70°C |

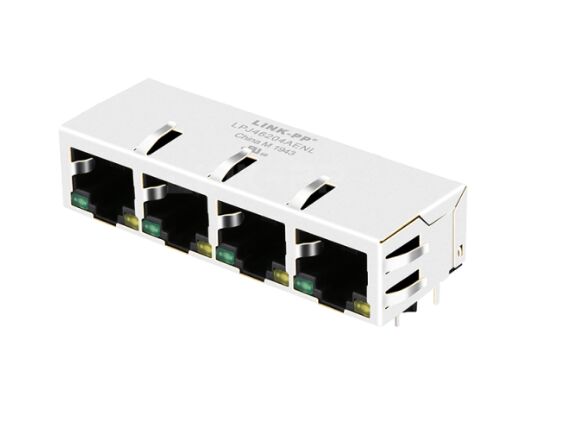

LPJ46204AENL एक 1x4 पोर्ट-थ्रू-होल RJ45 कनेक्टर है जिसमें 10/100 बेस-टीएक्स ईथरनेट के लिए एकीकृत चुंबकत्व है। SOHO, LOM, हब और स्विच के लिए आदर्श है।
दLPJ46204AENL चुंबकीय RJ45 कनेक्टरएक कॉम्पैक्ट, उच्च विश्वसनीयता हैएकीकृत चुंबक के साथ 1x4 पोर्ट ईथरनेट जैक, के लिए डिज़ाइन किया गया10/100 बेस-टीएक्सस्थिर संकेत संचरण, ईएमआई सुरक्षा और आसान पीसीबी एकीकरण के लिए निर्मित, यह नेटवर्क उपकरण के लिए एक मजबूत फिट है जिसे छोटे पदचिह्न में विश्वसनीय प्रदर्शन की आवश्यकता होती है।
के साथछेद के माध्यम से माउंटिंग डिजाइन,90° का सीधा कोण,साइड एंट्री पीसीबी माउंट शैली, औरहरे/पीले रंग के एलईडी संकेत, LPJ46204AENL में व्यावहारिक तैनाती के लिए इंजीनियर किया गया हैSOHO उपकरण, LAN-on-Motherboard (LOM) प्रणाली, हब और स्विच.
| पद | विनिर्देश |
|---|---|
| भाग संख्या | LPJ46204AENL |
| कनेक्टर का प्रकार | जैक |
| बंदरगाहों की संख्या | 1x4 पोर्ट |
| ईथरनेट गति | 10/100 बेस-टीएक्स |
| माउंटिंग प्रकार | छेद से |
| अभिविन्यास | 90° कोण (दाएं) |
| पीसीबी माउंट शैली | साइड एंट्री |
| ढालना | ईएमआई टैब के साथ |
| एलईडी | हरा/पीला |
| ताला | नीचे |
| ऑपरेटिंग तापमान | 0°C से 70°C |
| अनुपालन | आईईईई 802.3RoHS, UL |
|
|
|
|
LPJ46204AENL को संबंधित फास्ट ईथरनेट आवृत्ति रेंज में स्थिर ईथरनेट प्रदर्शन का समर्थन करने के लिए बनाया गया है।इसकी विद्युत विशेषताएं उन डिजाइनों के लिए उपयुक्त हैं जिनके लिए लगातार संकेत अखंडता और विश्वसनीय अलगाव की आवश्यकता होती है.
विद्युत विनिर्देश 25°C पर
1. मोड़ अनुपात (± 2%):
2. ओपन सर्किट इंडक्टेंस (OCL):350 μH Min @ 100 kHz, 0.1 V, 8 mA DC Bias
3सम्मिलन हानि:1 से 100 मेगाहर्ट्ज़: -1.0 डीबी अधिकतम
4वापसी हानिः
5क्रॉसस्टॉक:
6सामान्य मोड अस्वीकृतिः
7. अनुमान:1500V AC, 6S, 1mA
|
|
LPJ46204AENL स्थायित्व और विनिर्माण संगतता के लिए डिज़ाइन किया गया है। इसकी सामग्री और आयाम उत्पादन वातावरण में विश्वसनीय प्रदर्शन का समर्थन करते हैं।
दLPJ46204AENLएक उच्च प्रदर्शन 1x4 पोर्ट एकीकृत RJ45 कनेक्टर 10/100 बेस-टीएक्स अनुप्रयोगों के लिए डिज़ाइन किया गया है। मैग्नेटिक्स को सीधे जैक में एकीकृत करके,यह घटक पीसीबी पदचिह्न और ईएमआई हस्तक्षेप को काफी कम करता है, इसे उच्च घनत्व वाले नेटवर्क हार्डवेयर जैसे हब, स्विच और एडीएसएल मॉडम के लिए आदर्श विकल्प बनाता है।
LPJ46204AENL एक चुंबकीय RJ45 कनेक्टर है जिसका उपयोग मॉडम, हब, स्विच और LOM अनुप्रयोगों जैसे उपकरणों में 10/100 बेस-टीएक्स ईथरनेट कनेक्शन के लिए किया जाता है।
हां, यह एक आरजे45 कनेक्टर है जिसमें चुंबकत्व एकीकृत है, जो ईथरनेट इंटरफेस डिजाइन को सरल बनाने में मदद करता है।
इसमें 90° के सही कोण, साइड-एंट्री पीसीबी अभिविन्यास के साथ एक थ्रू-होल माउंटिंग प्रकार का उपयोग किया जाता है।
प्रदान की गई विनिर्देश संकेत देता हैलैन ईथरनेट (गैर-पीओई), इसलिए यह गैर-पीओई अनुप्रयोगों के लिए है।
यह0°C से 70°C.
