उत्पाद विवरण
उत्पत्ति के प्लेस: गुआंग्डोंग, चीन
ब्रांड नाम: LINK-PP
प्रमाणन: UL,ROHS,Reach,ISO
मॉडल संख्या: एलपीजेजी49883ए92एनएल
दस्तावेज़: LPJG49883A92NL.pdf
भुगतान और शिपिंग शर्तें
न्यूनतम आदेश मात्रा: 10PCS
मूल्य: $0.6-$2.2
पैकेजिंग विवरण: टी एंड आर
प्रसव के समय: 3 दिनों के भीतर स्टॉक जहाज में
भुगतान शर्तें: टीटी, नेट30/60/90 दिन, वेस्टर्न यूनियन
आपूर्ति की क्षमता: 5kk/महीना
भाग संख्या: |
एलपीजेजी49883ए92एनएल |
कनेक्टर प्रकार: |
आरजे45 (10पी8सी) |
उत्पाद का प्रकार: |
मल्टी-पोर्ट आरजे45 कनेक्टर |
बंदरगाहों की संख्या: |
1x4 |
कुंडी: |
ऊपर |
आधार - सामग्री दर: |
1000base-t |
पीओई: |
गैर |
एलईडी विकल्प: |
साथ |
ईएमआई टैब: |
साथ |
माउन्टिंग का प्रकार: |
थॉट |
मिलान प्रकार: |
लहर |
तापमान रेंज आपरेट करना: |
-40°C से +85°C |
भाग संख्या: |
एलपीजेजी49883ए92एनएल |
कनेक्टर प्रकार: |
आरजे45 (10पी8सी) |
उत्पाद का प्रकार: |
मल्टी-पोर्ट आरजे45 कनेक्टर |
बंदरगाहों की संख्या: |
1x4 |
कुंडी: |
ऊपर |
आधार - सामग्री दर: |
1000base-t |
पीओई: |
गैर |
एलईडी विकल्प: |
साथ |
ईएमआई टैब: |
साथ |
माउन्टिंग का प्रकार: |
थॉट |
मिलान प्रकार: |
लहर |
तापमान रेंज आपरेट करना: |
-40°C से +85°C |

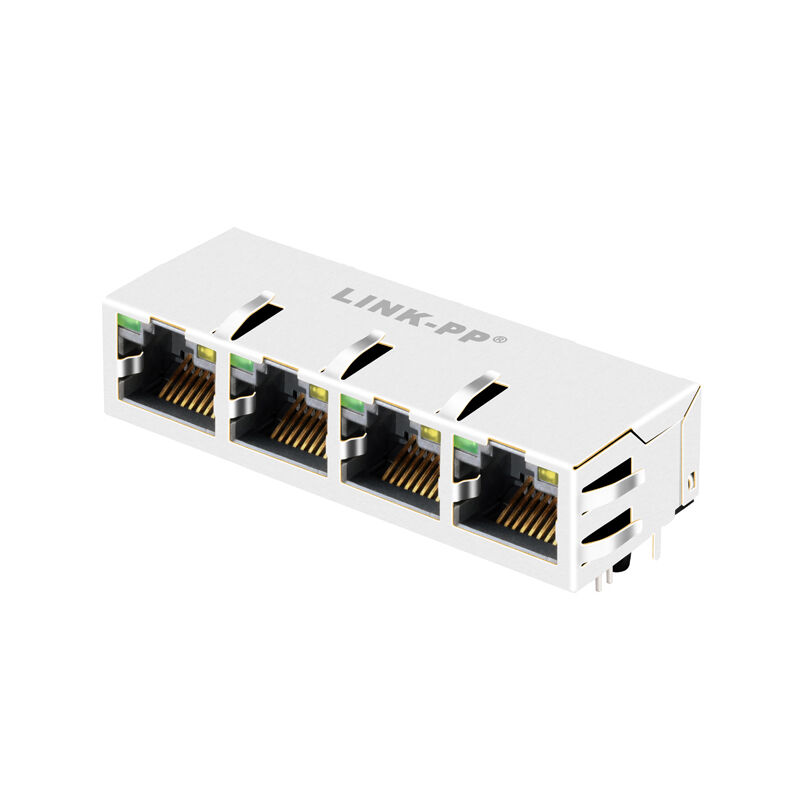

यह LPJG49883A92NL एक एकीकृत मैग्नेटिक्स के साथ 1x4 मल्टी-पोर्ट RJ45 कनेक्टर, जिसे 1000Base-T ईथरनेट अनुप्रयोगों के लिए डिज़ाइन किया गया है। यह RJ45 इंटरफ़ेस, चुंबकीय घटकों, EMI स्प्रिंग फिंगर शील्डिंग, और LED इंडिकेटर को एक कॉम्पैक्ट समाधान में जोड़ता है, जो PCB लेआउट को सरल बनाने, सिग्नल इंटीग्रिटी में सुधार करने और विश्वसनीय नेटवर्क कनेक्टिविटी का समर्थन करने में मदद करता है। ड्राइंग के अनुसार, यह मॉडल नॉन-PoE अनुप्रयोगों के लिए बनाया गया है और इसमें लैच-अप कॉन्फ़िगरेशन के साथ ग्रीन/येलो LED विकल्प का उपयोग किया गया है।
25°C पर, LPJG49883A92NL को निम्नलिखित प्रदर्शन डेटा के साथ निर्दिष्ट किया गया है:
1. टर्न अनुपात: 1CT:1CT ±5%
2. OCL: 350uH min @100KHz, 0.1V, 8mA DC बायस
3. इंसर्शन लॉस: -1.2 dB max 1–100MHz से
4. रिटर्न लॉस:
5. क्रॉसस्टॉक: -30 dB min 1–100MHz से
6. कॉमन मोड रिजेक्शन: -30 dB min 1–100MHz से
7. आइसोलेशन PHY साइड से लाइन साइड तक: 1500Vrms
8. ऑपरेटिंग तापमान रेंज: -40°C से +85°C
| श्रेणी | विनिर्देश |
|---|---|
| भाग संख्या | LPJG49883A92NL |
| उत्पाद प्रकार | एकीकृत मैग्नेटिक्स के साथ मल्टी-पोर्ट RJ45 कनेक्टर |
| पोर्ट कॉन्फ़िगरेशन | 1 × 4 (क्वाड पोर्ट) |
| कनेक्टर प्रकार | RJ45 (10P8C) |
| ईथरनेट स्पीड | 1000Base-T (गीगाबिट ईथरनेट) |
| PoE समर्थन | नॉन-PoE |
| लैच ओरिएंटेशन | लैच अप |
| LED इंडिकेटर | हरा / पीला |
| शील्डिंग | EMI स्प्रिंग फिंगर के साथ शील्डेड |
| माउंटिंग प्रकार | थ्रू-होल (PCB माउंट) |
| ऑपरेटिंग तापमान | -40°C से +85°C |
| अनुपालन |
IEEE 802.3, RoHS |
| पैरामीटर | मान |
|---|---|
| लंबाई | 25.25 mm |
| चौड़ाई | 59.2 mm |
| ऊंचाई | 13.50 mm |
| हाउसिंग सामग्री | PBT + 30% ग्लास फाइबर (UL94V-0) |
| संपर्क सामग्री | फास्फोरस कांस्य |
| शील्ड सामग्री | स्टेनलेस स्टील (SUS 304) |
| संपर्क चढ़ाना |
गोल्ड ≥ 6 µin |
| रंग | तरंग दैर्ध्य (nm) | फॉरवर्ड वोल्टेज (VF) | लीकेज करंट (IR) |
|---|---|---|---|
| हरा | 565 nm | 1.8 – 2.6 V | ≤ 10 µA |
| पीला | 585 nm | 1.8 – 2.6 V | ≤ 10 µA |
LPJG49883A92NL इनके लिए एक मजबूत फिट है:
