उत्पाद विवरण
उत्पत्ति के प्लेस: गुआंग्डोंग, चीन
ब्रांड नाम: LINK-PP
प्रमाणन: UL,RoHS,Reach,ISO
मॉडल संख्या: एलपीजेजी4933-7एचईएनएल
भुगतान और शिपिंग शर्तें
न्यूनतम आदेश मात्रा: 50 पीसी
मूल्य: $0.6-$1.3
पैकेजिंग विवरण: टेप और रील (1 कार्टन = 1200 पीसी)
प्रसव के समय: 3 दिनों के भीतर स्टॉक जहाज में
भुगतान शर्तें: टीटी, नेट30/60/90 दिन, वेस्टर्न यूनियन
आपूर्ति की क्षमता: 5000K.PCS/महीना
भाग संख्या: |
एलपीजेजी4933-7एचईएनएल |
स्थिति/संपर्क: |
10P8C |
एलईडी रंग: |
हरा पीला |
बंदरगाहों की संख्या: |
1x1 |
कुंडी: |
नीचे |
आधार - सामग्री दर: |
1000base-t |
पीओई: |
गैर |
एलईडी विकल्प: |
साथ |
ईएमआई टैब: |
बिना |
माउन्टिंग का प्रकार: |
थॉट |
मिलान प्रकार: |
लहर |
तापमान रेंज आपरेट करना: |
-40°C से +85°C |
भाग संख्या: |
एलपीजेजी4933-7एचईएनएल |
स्थिति/संपर्क: |
10P8C |
एलईडी रंग: |
हरा पीला |
बंदरगाहों की संख्या: |
1x1 |
कुंडी: |
नीचे |
आधार - सामग्री दर: |
1000base-t |
पीओई: |
गैर |
एलईडी विकल्प: |
साथ |
ईएमआई टैब: |
बिना |
माउन्टिंग का प्रकार: |
थॉट |
मिलान प्रकार: |
लहर |
तापमान रेंज आपरेट करना: |
-40°C से +85°C |

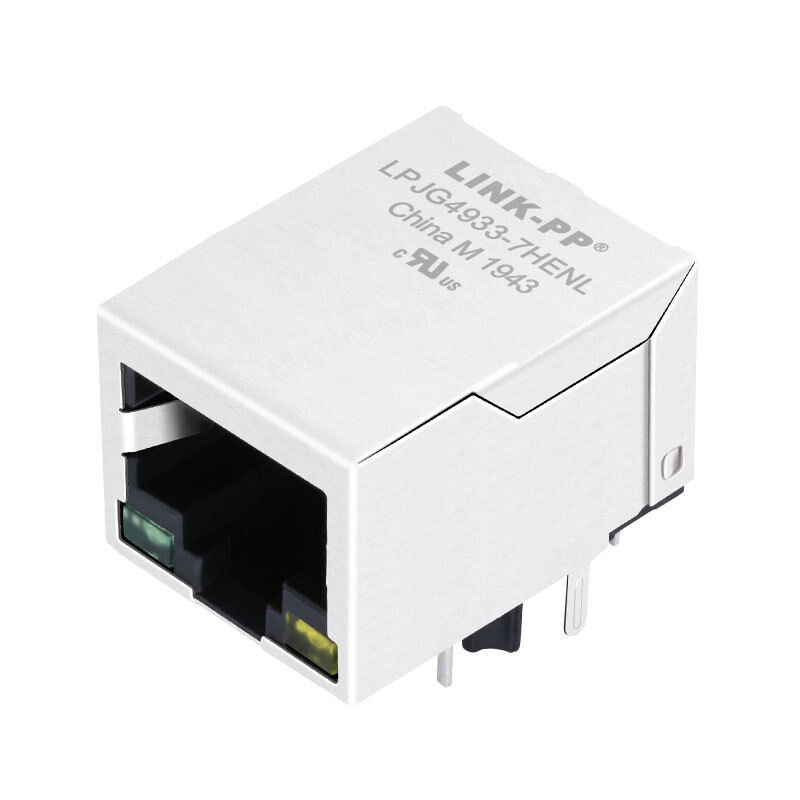

LINK-PP LPJG4933-7HENL एक 1000 बेस-टी इंटीग्रेटेड मैग्नेटिक्स वाला RJ45 कनेक्टर है जिसे 1x1 पोर्ट RJ45 मैगजैक के रूप में डिज़ाइन किया गया है, जो गीगाबिट ईथरनेट कनेक्टिविटी के लिए है। इसमें टैब-डाउन, राइट-एंगल, साइड-एंट्री लेआउट, थ्रू-होल माउंटिंग, और ग्रीन/येलो LED इंडिकेशन की सुविधा है, साथ ही यह EMI स्प्रिंग फिंगर के बिना के रूप में भी निर्दिष्ट है। यह इंटीग्रेटेड मैग्नेटिक्स, स्पष्ट लिंक/एक्टिविटी स्टेटस और स्थिर बोर्ड-लेवल असेंबली की आवश्यकता वाले कॉम्पैक्ट ईथरनेट डिज़ाइन के लिए एक व्यावहारिक विकल्प है।
10/100/1000 बेस-टी ईथरनेट के लिए इंजीनियर किया गया, LPJG4933-7HENL IEEE 802.3 की आवश्यकताओं को पूरा करने के लिए बनाया गया है और -40°C से +85°CअनुपालनLPJG4933-7HENL
| विनिर्देश | सोल्डरिंग विधि |
|---|---|
| LPJG4933-7HENL | ब्रांड |
| LINK-PP | कनेक्टर प्रकार |
| RJ45 मैगजैक (इंटीग्रेटेड मैग्नेटिक्स) | पोर्ट कॉन्फ़िगरेशन |
| 1 × 1 (सिंगल पोर्ट) | पदों की संख्या / संपर्क |
| 10P8C | ईथरनेट स्पीड |
| 10/100/1000 बेस-T | अनुप्रयोग |
| ईथरनेट (नॉन-PoE) | माउंटिंग प्रकार |
| थ्रू होल | PCB लेआउट |
| 90° राइट एंगल (साइड एंट्री) | लैच प्रकार |
| टैब डाउन | शील्डिंग |
| शील्डेड (EMI स्प्रिंग फिंगर के बिना) | LED इंडिकेटर |
| हरा / पीला | ऑपरेटिंग तापमान |
| -40°C से +85°C | अनुपालन |
| IEEE 802.3, RoHS | UL प्रमाणन |
| E484635 | 2. इलेक्ट्रिकल विनिर्देश (@25°C) |
| विनिर्देश | सोल्डरिंग विधि |
|---|---|
| 1CT:1CT ±5% | OCL (ओपन सर्किट इंडक्टेंस) |
| ≥ 350 µH @ 100 kHz, 0.1V, 8mA DC बायस | इंसर्शन लॉस |
| ≤ -1.2 dB (1–100 MHz) | रिटर्न लॉस |
| ≥ -16 dB (1–30 MHz) | ≥ -12 dB (30–60 MHz) |
| ≥ -10 dB (60–80 MHz) | |
| ≥ -8 dB (80–100 MHz) | |
| क्रॉसस्टॉक | |
| ≥ -30 dB (1–100 MHz) | आइसोलेशन वोल्टेज |
| ≥ -30 dB (1–100 MHz) | आइसोलेशन वोल्टेज |
| 1500 Vrms (PHY से लाइन) | 3. LED विनिर्देश |
| विनिर्देश | पीला LED | पीक वेवलेंथ |
|---|---|---|
| 565 nm | 585 nm | फॉरवर्ड वोल्टेज (VF @ 20mA) |
| 1.8 – 2.6 V | रिवर्स करंट (IR @ 5V) | रिवर्स करंट (IR @ 5V) |
| ≤ 10 µA | 4. मैकेनिकल विनिर्देश | 4. मैकेनिकल विनिर्देश |
| विनिर्देश | सोल्डरिंग विधि |
|---|---|
| 21.25 mm (0.837 in) | पैकेज की चौड़ाई |
| 15.94 mm (0.628 in) | पैकेज की ऊंचाई |
| 13.30 mm (0.524 in) | PCB माउंटिंग |
| थ्रू होल | PCB लेआउट |
| अनुशंसित टॉप व्यू उपलब्ध | एंट्री दिशा |
| साइड एंट्री | 5. सामग्री विनिर्देश |
| सामग्री | हाउसिंग |
|---|---|
| थर्मोप्लास्टिक PBT + 30% ग्लास फाइबर (UL94V-0) | संपर्क |
| फास्फोर ब्रॉन्ज (C5210R-EH, 0.35 mm) | पिन |
| पीतल (C2680R-H, 0.35 mm) | शील्ड |
| SUS 304 (0.2 mm मोटाई) | संपर्क प्लेटिंग |
| गोल्ड ≥ 15 µin (संपर्क क्षेत्र) | 6. निर्माण और सोल्डरिंग |
| विनिर्देश | सोल्डरिंग विधि |
|---|---|
| वेव सोल्डरिंग | पीक सोल्डर तापमान |
| 260°C | सोल्डर समय |
| 5 सेकंड | 7. अनुप्रयोग और संगतता |
| विवरण | विशिष्ट अनुप्रयोग |
|---|---|
| SOHO डिवाइस, ADSL मोडेम, LAN-ऑन-मदरबोर्ड (LOM), हब, स्विच | लक्ष्य प्लेटफ़ॉर्म |
| बीगल बोन ग्रीन इको (गीगाबिट ईथरनेट इंटरफ़ेस) | डिज़ाइन लाभ |
| इंटीग्रेटेड मैग्नेटिक्स BOM को कम करता है और PCB लेआउट को सरल बनाता है | LPJG4933-7HENL मैकेनिकल डिज़ाइन और PCB लेआउट ड्राइंग |
बीगल बोन ग्रीन इको एप्लीकेशन फोकस
बीगल बोन ग्रीन इको-आधारित डिज़ाइन के लिए एक मजबूत फिट है जिसे इंटीग्रेटेड मैग्नेटिक्स के साथ गीगाबिट ईथरनेट RJ45 कनेक्टर की आवश्यकता है। बीगल बोन ग्रीन इको जैसे ओपन-सोर्स औद्योगिक विकास प्लेटफार्मों के लिए, यह कनेक्टर वाणिज्यिक और औद्योगिक एम्बेडेड अनुप्रयोगों में अपेक्षित स्थिर ईथरनेट इंटरफ़ेस का समर्थन करता है। यह गीगाबिट नेटवर्किंग और दीर्घकालिक विश्वसनीयता के आसपास डिजाइन करते समय इसे एक व्यावहारिक बोर्ड-लेवल विकल्प बनाता है।
