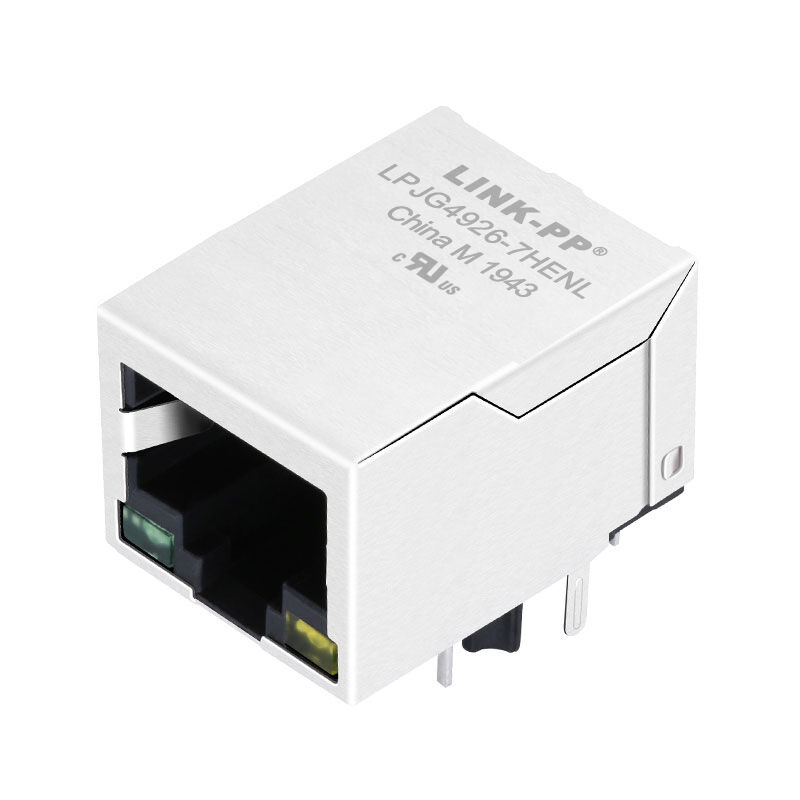

LPJG4926-7HENL PoE+ RJ45 कनेक्टर 1000Base-T एकीकृत चुंबक के साथ

1×1 1000Base-T RJ45 MagJack एकीकृत चुंबकत्व, PoE+ (802.3at) समर्थन, लिंक/गतिशीलता एल ई डी, और पूर्ण ईएमआई परिरक्षण के साथ। UL- सूचीबद्ध, ¥40°C से +85°C।

LPJG4926-7HENL 1000BASE-T PoE+ मैग्जैक अवलोकन

लिंक-पीपीLPJG4926-7HENLएक मजबूत एकल-पोर्ट (1 × 1) आरजे 45 मैगजैक (10 पी 8 सी) है जो कनेक्टर के अंदर चुंबकीय ट्रांसफार्मर को एकीकृत करता है। यह गीगाबिट ईथरनेट (1000 बेस-टी) का समर्थन करता है और आईईईई 802.3 एट पीओई + मानकों को पूरा करता है।औद्योगिक विनिर्देशों के अनुसार निर्मित, यह UL-प्रमाणित और RoHS/REACH-अनुपालन है और ¥40°C से +85°C पर काम करता है।यह मैगजैक स्थिर उच्च गति डेटा और शक्ति प्रदान करता है (57 वी तक), 720 mA प्रति पोर्ट) एक एकल केबल पर, इसे स्विच, राउटर, औद्योगिक पीसी, स्मार्ट मीटर और अन्य नेटवर्किंग या PoE अनुप्रयोगों के लिए आदर्श बनाता है।

LPJG4926-7HENL की एकीकृत चुंबकिकी (ट्रांसफार्मर और गोंद) सिग्नल अखंडता में सुधार करती है और विद्युत चुम्बकीय हस्तक्षेप (EMI) को दबा देती है।जैक के अंदर चुंबक को एम्बेड करने से अलग-अलग घटकों की आवश्यकता समाप्त हो जाती है, पीसीबी स्थान की बचत और विश्वसनीयता में सुधार। यह डिजाइन कम सम्मिलन हानि और उच्च सामान्य-मोड अस्वीकृति देता है, जो शोर वाले वातावरण में भी स्पष्ट गीगाबिट ईथरनेट संकेत सुनिश्चित करता है।

प्रमुख विशेषताएं

• एकीकृत चुंबकत्व (मैगजैक):आंतरिक ईथरनेट ट्रांसफार्मर और चोक बेहतर ईएमआई परिरक्षण और सिग्नल विश्वसनीयता प्रदान करते हैं। यह पूरी तरह से एकीकृत डिजाइन बोर्ड लेआउट को सरल बनाता है और पीसीबी घटक संख्या को कम करता है।
• 1000Base-T गीगाबिट और PoE+ समर्थनः1 Gbps तक डेटा दरों का समर्थन करता है और बिजली वितरण के लिए IEEE 802.3at (PoE +) के अनुरूप है। आईपी कैमरों और वीओआईपी फोन जैसे उपकरणों को सीधे केबल (57 वी,720 mA) बिना बाहरी बिजली की ईंटों के.
• लिंक/एक्टिविटी एलईडीःदोहरी एलईडी (बाएं = हरा, दाएं = पीला) लिंक की स्थिति और नेटवर्क गतिविधि को इंगित करती है, जिससे त्वरित निदान और स्थापना सत्यापन में सहायता मिलती है।
• पूर्ण आवरण और ईएमआई सुरक्षाःधातु के आवास और एम्बेडेड चुंबकत्व से “बढ़ी हुई ईएमआई परिरक्षण होती है, जिससे कनेक्शन अखंडता और सिग्नल विश्वसनीयता दोनों में वृद्धि होती है।यह कनेक्टर औद्योगिक और दूरसंचार वातावरण में हस्तक्षेप के लिए प्रतिरोधी बनाता है.
• औद्योगिक स्थायित्व:नीचे की ओर मुड़े हुए ताले के साथ थ्रू-होल (THT) माउंट सुरक्षित कनेक्शन सुनिश्चित करता है। 40 °C से + 85 °C ऑपरेशन के लिए रेटेड और UL फ़ाइल E484635 प्रमाणन, यह सख्त गुणवत्ता और सुरक्षा मानकों को पूरा करता है।

LPJG4926-7HENL PoE+ RJ45 कनेक्टर विनिर्देश

विद्युत विनिर्देश

एक मॉड्यूल में गीगाबिट गति, पीओई + शक्ति और चुंबकत्व को मिलाकर, एलपीजेजी 4926 एचईएनएल एक टर्नकी आरजे 45 समाधान प्रदान करता है जो सिग्नल गुणवत्ता को बढ़ाता है और ईथरनेट डिजाइन को सरल बनाता है।एलईडी और व्यापक तापमान समर्थन के साथ इसका औद्योगिक-ग्रेड निर्माण उच्च गति नेटवर्क और पावर-ओवर-ईथरनेट अनुप्रयोगों के लिए विश्वसनीय प्रदर्शन प्रदान करता है.

LPJG4926-7HENL RJ45 कनेक्टर डेटाशीट

मैकेनिकल और सामग्री की जानकारी

LPJG4926-7HENL टिकाऊ सामग्री और उत्पादन विवरणों के साथ बनाया गया है जो ईथरनेट हार्डवेयर में विश्वसनीय उपयोग का समर्थन करते हैंः

• आवास:थर्मोप्लास्टिक पीबीटी + 30% जी.एफ, UL94V-0
• संपर्क सामग्रीःफॉस्फर कांस्य C5210R-EH, मोटाई 0.35 मिमी
• पिन:पीतल C2680R-H, मोटाई 0.35 मिमी
• ढाल:SUS 201-1/2H, मोटाई 0.2 मिमी
• संपर्क कोटिंगःसंपर्क क्षेत्र में कम से कम 15 माइक्रो-इंच का सोना
• सम्मिलन चक्रः750 न्यूनतम, 5000 से अधिक अधिकतम
• वेव सोल्डर टिप तापमानः250°C पर 5 सेकंड के लिए
• यूएल प्रमाणन:फाइल संख्या E484635

LPJG4926-7HENL चुंबकीय के बारे में अक्सर पूछे जाने वाले प्रश्न आरजे45 कनेक्टर

दएकीकृत चुंबक के साथ LPJG4926-7HENL RJ45 कनेक्टरइंजीनियरों और निर्माताओं के लिए एक विश्वसनीय विकल्प है जो एक कॉम्पैक्ट, ढाला, और उच्च प्रदर्शन की जरूरत है1000Base-T PoE+ MagJack. मजबूत विद्युत प्रदर्शन, टिकाऊ निर्माण और व्यापक अनुप्रयोग समर्थन के साथ, यह आधुनिक ईथरनेट उत्पाद डिजाइनों के लिए उपयुक्त है।

1एकीकृत चुंबक के साथ आरजे45 कनेक्टर क्या है?

एकीकृत चुंबक के साथ एक आरजे45 कनेक्टर ईथरनेट जैक और चुंबकीय घटकों को एक भाग में जोड़ता है। यह डिजाइन पीसीबी लेआउट को सरल बनाने में मदद करता है, घटकों की संख्या को कम करता हैऔर विधानसभा दक्षता में सुधार.

2क्या LPJ4013EDNL PoE+ अनुप्रयोगों के लिए उपयुक्त है?

हाँ. LPJ4013EDNL के लिए बनाया गया हैपीओई+और समर्थनIEEE 802.3atआवश्यकताएँ।

3LPJG4926-7HENL का प्रयोग किसके लिए किया जाता है?

इसका उपयोग 1000Base-T ईथरनेट उपकरण में किया जाता है जिसके लिए एकीकृत चुंबक के साथ एक RJ45 कनेक्टर की आवश्यकता होती है, विशेष रूप से PoE + अनुप्रयोगों में।

4क्या यह कनेक्टर 1000Base-T का समर्थन करता है?

हाँ. LPJ4013EDNL एक है1000Base-Tएकीकृत चुंबक के साथ आरजे45 कनेक्टर।

5क्या यह कनेक्टर ढाला गया है?

हाँ, यह एक हैढाला हुआRJ45 मैगजैक डिजाइन.

6यह किस प्रकार की माउंटिंग विधि का उपयोग करता है?

यह उपयोग करता हैपार-छेद (THT)माउंटिंग और समर्थनतरंग लोडरसभा।
