उत्पाद विवरण
Place of Origin: China
ब्रांड नाम: LINK-PP
प्रमाणन: IEEE 802.3, UL Recognized, RoHS Compliant, REACH Compliant, ISO 9001 / 14001 Certified
Model Number: LPJ4014CNL
दस्तावेज़: LPJ4014CNL.pdf
भुगतान और शिपिंग शर्तें
Minimum Order Quantity: 10
मूल्य: $0.65
Packaging Details: Tray
Delivery Time: Within 2-3 days
लिंग: |
महिला मैगजैक |
शृंखला: |
LINK-PP RJ45 कनेक्टर |
संगत ब्रांड: |
वुर्थ |
बंदरगाहों की संख्या: |
1x1 |
कुंडी: |
नीचे |
आधार - सामग्री दर: |
100Base-T |
पीओई: |
गैर |
एलईडी विकल्प: |
बिना |
ईएमआई टैब: |
साथ |
माउन्टिंग का प्रकार: |
थॉट |
मिलान प्रकार: |
लहर |
तापमान रेंज आपरेट करना: |
-40°C से +85°C |
लिंग: |
महिला मैगजैक |
शृंखला: |
LINK-PP RJ45 कनेक्टर |
संगत ब्रांड: |
वुर्थ |
बंदरगाहों की संख्या: |
1x1 |
कुंडी: |
नीचे |
आधार - सामग्री दर: |
100Base-T |
पीओई: |
गैर |
एलईडी विकल्प: |
बिना |
ईएमआई टैब: |
साथ |
माउन्टिंग का प्रकार: |
थॉट |
मिलान प्रकार: |
लहर |
तापमान रेंज आपरेट करना: |
-40°C से +85°C |

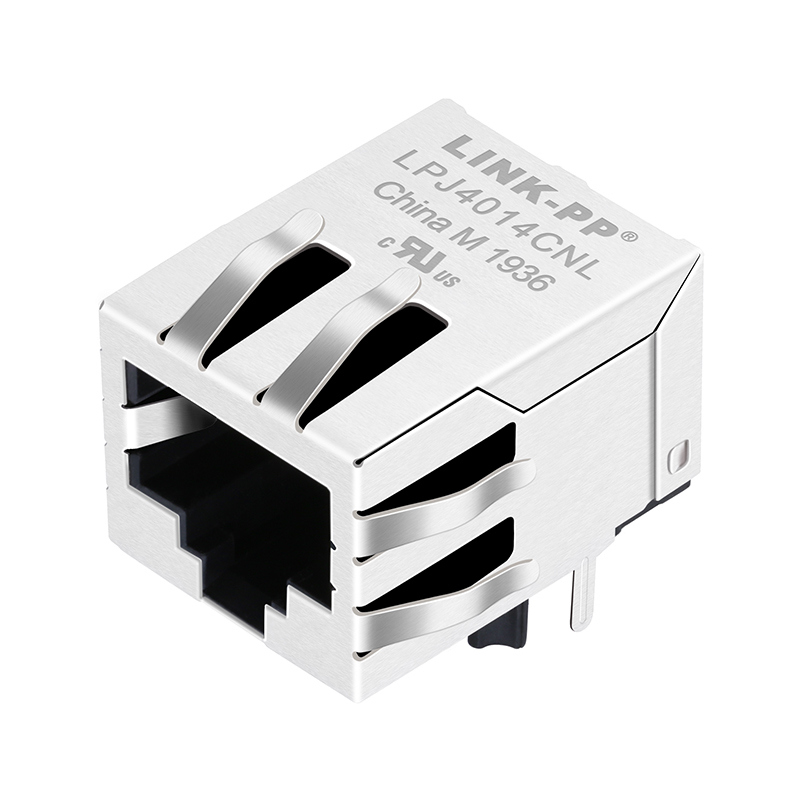

यह LPJ4014CNL एक सिंगल-पोर्ट RJ45 कनेक्टर है जिसमें इंटीग्रेटेड मैग्नेटिक्स है, जिसे LINK-PP द्वारा विश्वसनीय 10/100 बेस-टी ईथरनेट कनेक्टिविटी के लिए डिज़ाइन और निर्मित किया गया है।
यह कॉम्पैक्ट मैगजैक मॉड्यूल मैग्नेटिक ट्रांसफार्मर और RJ45 इंटरफ़ेस को एक घटक में एकीकृत करता है, जिससे पीसीबी स्पेस कम होता है, ईएमआई प्रदर्शन में सुधार होता है, और नेटवर्किंग और औद्योगिक अनुप्रयोगों के लिए सर्किट डिज़ाइन सरल होता है।
आईईईई 802.3 मानकों को पूरा करने के लिए निर्मित, LPJ4014CNL 10/100 एमबीपीएस डेटा ट्रांसमिशन का समर्थन करता है और विद्युत रूप से शोर वाले वातावरण में भी उत्कृष्ट सिग्नल अखंडता प्रदान करता है।
व्यापक ऑपरेटिंग तापमान रेंज (-40°C से +85°C) और शील्डेड हाउसिंग के साथ, यह आईओटी डिवाइस, औद्योगिक नियंत्रक और एम्बेडेड सिस्टम के लिए आदर्श है जिन्हें स्थिर ईथरनेट प्रदर्शन की आवश्यकता होती है।
| पैरामीटर | विनिर्देशन |
|---|---|
| भाग संख्या | LPJ4014CNL |
| प्रकार | इंटीग्रेटेड RJ45 कनेक्टर (मैगजैक) |
| पोर्ट कॉन्फ़िगरेशन | 1×1 |
| गति | 10/100 बेस-टी |
| माउंटिंग प्रकार | थ्रू होल |
| ओरिएंटेशन | टैब डाउन |
| शील्ड | मेटल शील्डेड |
| एलईडी | कोई एलईडी नहीं |
| ऑपरेटिंग तापमान | -40°C ~ +85°C |
| संपर्क चढ़ाना | गोल्ड फ्लैश (6 µin / 15 µin / 30 µin विकल्प) |
| इंसुलेटर सामग्री | यूएल 94V-0 थर्मोप्लास्टिक |
| अनुपालन | आईईईई 802.3, यूएल, आरओएचएस, रीच |
Q1: LPJ4014CNL औद्योगिक और IoT अनुप्रयोगों के लिए उपयुक्त क्यों है?
A: LPJ4014CNL को इंटीग्रेटेड मैग्नेटिक्स और उन्नत ईएमआई शील्डिंग के साथ इंजीनियर किया गया है, जो कठोर विद्युत वातावरण में बेहतर शोर दमन और सिग्नल अखंडता प्रदान करता है। इसकी व्यापक तापमान रेंज (-40°C से +85°C) और थ्रू-होल माउंटिंग डिज़ाइन औद्योगिक ईथरनेट, स्वचालन और IoT गेटवे में दीर्घकालिक संचालन के लिए विश्वसनीय यांत्रिक प्रदर्शन सुनिश्चित करते हैं।
Q2: एक इंटीग्रेटेड RJ45 मैगजैक एक मानक RJ45 कनेक्टर से कैसे भिन्न होता है?
A: मानक RJ45 कनेक्टरों के विपरीत, LPJ4014CNL कनेक्टर हाउसिंग के भीतर मैग्नेटिक ट्रांसफार्मर (मैग्नेटिक्स) को एकीकृत करता है। यह एकीकरण PHY और नेटवर्क लाइनों के बीच अलगाव प्रदान करता है, बाहरी घटकों की संख्या को कम करता है, EMC/EMI प्रदर्शन में सुधार करता है, और पीसीबी डिज़ाइन को सरल बनाता है। इसका परिणाम छोटा फुटप्रिंट, कम सिस्टम लागत और बढ़ी हुई डिज़ाइन विश्वसनीयता है।
Q3: क्या LPJ4014CNL प्रमुख ईथरनेट PHY चिपसेट के साथ संगत है?
A: हाँ। LPJ4014CNL पूरी तरह से आईईईई 802.3 अनुपालन है और इसका परीक्षण ब्रॉडकॉम, इंटेल, माइक्रोचिप, रियलटेक, मार्वेल और टेक्सास इंस्ट्रूमेंट्स के प्रमुख PHY चिपसेट के साथ किया गया है। यह अधिकांश 10/100 बेस-टी ईथरनेट अनुप्रयोगों में प्लग-एंड-प्ले संगतता सुनिश्चित करता है।
Q4: क्या LPJ4014CNL को संचालन के लिए अतिरिक्त बाहरी घटकों की आवश्यकता है?
A: किसी अतिरिक्त मैग्नेटिक्स की आवश्यकता नहीं है। इंटीग्रेटेड डिज़ाइन में पहले से ही आवश्यक अलगाव ट्रांसफार्मर और कॉमन-मोड चोक शामिल हैं, जिससे RJ45 पोर्ट और ईथरनेट PHY इंटरफ़ेस के बीच सीधा कनेक्शन सक्षम होता है। PHY डेटाशीट सिफारिशों के अनुसार सिग्नल कंडीशनिंग के लिए केवल न्यूनतम सहायक निष्क्रिय घटकों (जैसे, रेसिस्टर और कैपेसिटर) की आवश्यकता होती है।
Q5: LPJ4014CNL किन अनुपालन प्रमाणपत्रों को पूरा करता है?
A: LPJ4014CNL यूएल मान्यता, आरओएचएस, और रीच पर्यावरण निर्देशों को पूरा करता है, और आईईईई 802.3 ईथरनेट विनिर्देशों के अनुरूप है। LINK-PP उत्पादन सुविधाएं ISO 9001 / ISO 14001 प्रमाणित हैं, जो लगातार उत्पाद गुणवत्ता और पर्यावरणीय जिम्मेदारी सुनिश्चित करती हैं।
Q6: क्या LINK-PP अनुकूलित RJ45 मैगजैक समाधान प्रदान कर सकता है?
A: हाँ। LINK-PP OEM और ODM अनुकूलन प्रदान करता है, जिसमें विशिष्ट विद्युत या यांत्रिक आवश्यकताओं को पूरा करने के लिए पिन कॉन्फ़िगरेशन, एलईडी रंग, मैग्नेटिक्स डिज़ाइन और शील्डिंग संरचना में संशोधन शामिल हैं। कस्टम समाधान उच्च-मात्रा औद्योगिक, दूरसंचार और एम्बेडेड नेटवर्किंग अनुप्रयोगों के लिए उपलब्ध हैं।
