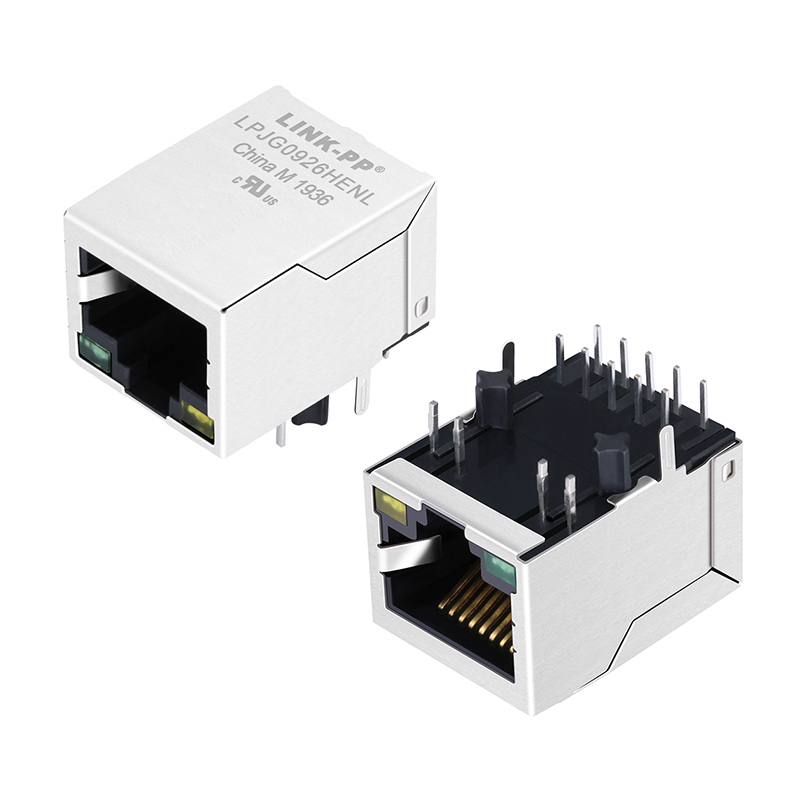

LPJG0926HENL 100/1000 बेस-टी RJ45 MagJack PoE+ समर्थन के साथ

LPJG0926HENL RJ45 कनेक्टर की मुख्य विशेषताएं:

1. सिंगल-पोर्ट RJ45 कनेक्टर जिसमें अंतर्निहित मैग्नेटिक्स हैं, जो 100/1000Base-T ईथरनेट (गीगाबिट) के लिए डिज़ाइन किया गया है जिसमें PoE+ क्षमता है।

2. 1×1 पोर्ट कॉन्फ़िगरेशन, थ्रू-होल माउंटिंग।

3. डाउन-टैब ओरिएंटेशन (टैब डाउन) जिसमें हरा/पीला LED अंतर्निहित है।

4. IEEE 802.3at (PoE+) मानक को पूरा करता है; SOHO ADSL मॉडेम, LAN-ऑन-मदरबोर्ड (LOM), हब, स्विच जैसे LAN अनुप्रयोगों के लिए डिज़ाइन किया गया है।

5. सामग्री प्रदर्शन:

• हाउसिंग सामग्री: थर्मोप्लास्टिक PBT जिसमें 30% ग्लास फाइबर, UL94V-0 रेटेड है।
• संपर्क: फॉस्फर ब्रॉन्ज; पिन: पीतल;
• शील्ड: SUS 304।
• मैंटिंग क्षेत्र में संपर्क प्लेटिंग: न्यूनतम 6 µइंच सोना।

6. उच्च अलगाव मैग्नेटिक्स: टर्न अनुपात 1CT : 1CT (प्राइमरी से सेकेंडरी) प्रत्येक जोड़ी के लिए।

7. मुख्य विद्युत प्रदर्शन:

• इंडक्टेंस ओपन-सर्किट: ≥ 350 µH (100 kHz/0.1 V, 8 mA बायस); ≥ 120 µH (100 kHz/0.1 V, 18 mA बायस)।
• इंसर्शन लॉस: अधिकतम –1.0 dB (1-100 MHz); –1.2 dB (100-125 MHz)।
• रिटर्न लॉस: न्यूनतम –16 dB (1-40 MHz); –12 dB (40-60 MHz); –10 dB (60-80 MHz); –8 dB (80-100 MHz)।
• क्रॉसस्टॉक: –30 dB न्यूनतम (1-100 MHz)।
• कॉमन मोड रिजेक्शन: –30 dB न्यूनतम (1-100 MHz)।
• DC/वोल्टेज रेटिंग RJ-45 पिन पर: 720 mA तक 57 VDC पर (निरंतर)।
• हाई-पॉट टेस्ट: 1500 Vrms न्यूनतम।

8. ऑपरेटिंग तापमान: 0 °C से 70 °C।

9. पैकेज आयाम (लगभग।): लंबाई ~21.25 मिमी, चौड़ाई ~15.93 मिमी, ऊंचाई ~13.30 मिमी।

10. प्रमाणन / अनुपालन: RoHS, REACH, UL फ़ाइल नंबर E484635।

यांत्रिक और माउंटिंग विनिर्देश:

• ओरिएंटेशन: 90° (दायां कोण) थ्रू-होल माउंटिंग।
• रिटेनिंग पोस्ट: मजबूत बोर्ड माउंटिंग के लिए टी-पोस्ट प्रकार।
• शील्ड ग्राउंड: शील्ड टैब (SUS 304) के माध्यम से बोर्ड ग्राउंड प्लेन से जुड़ा हुआ।
• वेव सोल्डर टिप तापमान: 250 °C 5 सेकंड के लिए।
• सुझाई गई पीसीबी लेआउट डेटाशीट में प्रदान की गई है।

LPJG0926HENL RJ45 डेटाशीट:

LPJG0926HENL.pdf

डिजाइन संबंधी विचार और नोट्स:

1. सुनिश्चित करें कि बोर्ड लेआउट डेटाशीट के अनुसार अनुशंसित फुटप्रिंट और शील्ड ग्राउंडिंग का पालन करता है।
2. उच्च शक्ति परिदृश्यों (जैसे, PoE+ डिवाइस) को चलाने वाले आपके PoE डिज़ाइन के मामले में वर्तमान रेटिंग (720 mA @ 57 V) पर ध्यान दें।
3. ऑपरेटिंग तापमान 0 °C–70 °C तक सीमित है; यदि आपका डिज़ाइन अधिक गर्म चलता है (औद्योगिक/विस्तारित तापमान) तो उपयुक्तता की जांच करें या डीरेट करें।
4. EMI अनुपालन और सिग्नल इंटीग्रिटी डिजाइन करते समय, निर्दिष्ट मैग्नेटिक्स का उपयोग करें और डेटा के अनुसार इंसर्शन/रिटर्न लॉस, क्रॉसस्टॉक के लिए परीक्षण करें।
5. अपने बोर्ड लेआउट से मिलान करने के लिए LED फुटप्रिंट और टैब ओरिएंटेशन (हरा/पीला LED विकल्प) सत्यापित करें।

LPJG0926HENL क्यों चुनें?

• गीगाबिट ईथरनेट स्पीड को PoE+ सपोर्ट के साथ जोड़ता है, जिससे अलग पावर वायरिंग की आवश्यकता कम हो जाती है।
• एकीकृत मैग्नेटिक्स बोर्ड स्पेस बचाते हैं और डिजाइन को सरल बनाते हैं।
• उद्योग मानकों (IEEE 802.3at, UL, RoHS) का अनुपालन विश्वसनीय संचालन और डिजाइन स्वतंत्रता सुनिश्चित करता है।
• मजबूत सामग्री चयन और शील्डिंग मांग वाले वातावरण में EMI/EMC प्रदर्शन का समर्थन करते हैं।
• औद्योगिक-ग्रेड वातावरण और मुख्यधारा के नेटवर्क उपकरणों के लिए उपयुक्त।
