उत्पाद विवरण
उत्पत्ति के प्लेस: ग्वांगडोंग, चीन
ब्रांड नाम: LINK-PP
प्रमाणन: UL,RoHS,REACH,ISO
मॉडल संख्या: LPJ4012AHNL
दस्तावेज़: LPJ4012AHNL.pdf
भुगतान और शिपिंग शर्तें
न्यूनतम आदेश मात्रा: 50/1200 पीसी
मूल्य: $0.7-$1.5
पैकेजिंग विवरण: ट्रे
प्रसव के समय: 5-8 कार्य दिवस
भुगतान शर्तें: एल/सी, डी/ए, डी/पी, टी/टी, वेस्टर्न यूनियन
आपूर्ति की क्षमता: 5kk/महीना
भाग संख्या: |
LPJ4012AHNL |
लिंग: |
महिला मैगजैक |
संगत ब्रांड: |
नाड़ी |
बंदरगाहों की संख्या: |
1x1 |
कुंडी: |
नीचे |
आधार - सामग्री दर: |
100Base-T |
पो: |
गैर |
एलईडी विकल्प: |
साथ |
ईएमआई टैब: |
साथ |
माउन्टिंग का प्रकार: |
थॉट |
मिलान प्रकार: |
लहर |
तापमान रेंज आपरेट करना: |
-40 ° C से +85 ° C |
भाग संख्या: |
LPJ4012AHNL |
लिंग: |
महिला मैगजैक |
संगत ब्रांड: |
नाड़ी |
बंदरगाहों की संख्या: |
1x1 |
कुंडी: |
नीचे |
आधार - सामग्री दर: |
100Base-T |
पो: |
गैर |
एलईडी विकल्प: |
साथ |
ईएमआई टैब: |
साथ |
माउन्टिंग का प्रकार: |
थॉट |
मिलान प्रकार: |
लहर |
तापमान रेंज आपरेट करना: |
-40 ° C से +85 ° C |

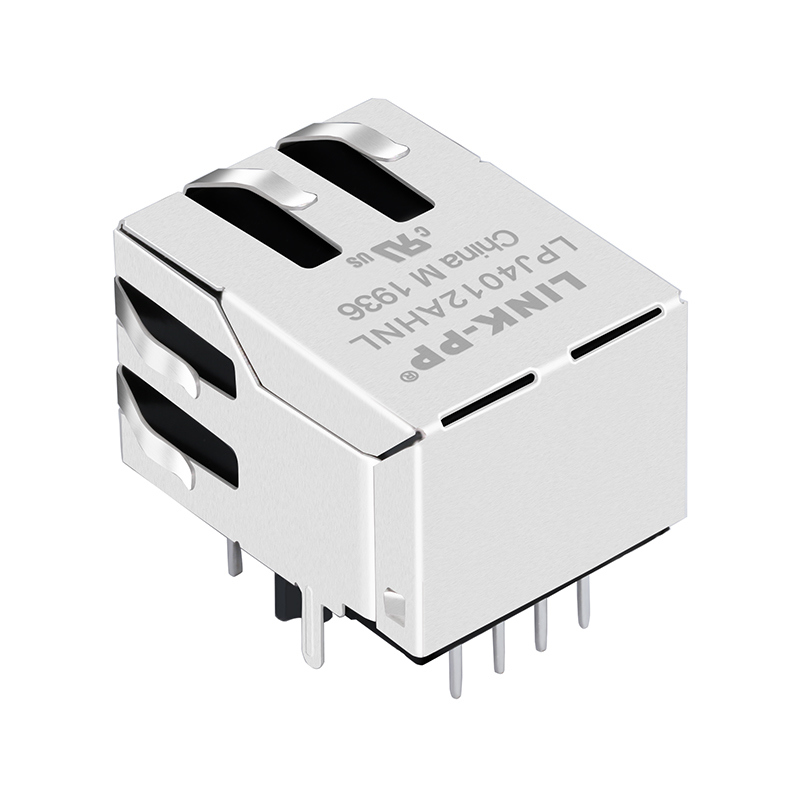

एलपीजे4012एएचएनएलसेलिंक-पीपीएक है10/100BASE-T सिंगल पोर्ट RJ45 महिला कनेक्टरएकीकृत एलईडी और ईएमआई परिरक्षण की विशेषता।
इसके लिए डिज़ाइन किया गया हैतेज़ ईथरनेट (आईईईई 802.3)नेटवर्क स्विच, राउटर, मीडिया कन्वर्टर और एम्बेडेड ईथरनेट इंटरफेस जैसे अनुप्रयोग।
|
10/100 बेस-टीआर जे45एल ई डी के साथ कनेक्टर |
||
|---|---|---|
|
ईथरनेट स्पीड |
10/100 बेस-टी |
आईईईई 802.3 फास्ट ईथरनेट का समर्थन करता है |
|
बंदरगाहों की संख्या |
1×1 |
सिंगल पोर्ट RJ45 कनेक्टर्स |
|
पिन गिनती |
8पी8सी |
मानक RJ45 मॉड्यूलर इंटरफ़ेस |
|
माउन्टिंग का प्रकार |
टीएचटी (थ्रू-होल) |
पीसीबी छेद के माध्यम से वेव-सोल्डर |
|
अभिविन्यास |
टैब नीचे करें |
पीसीबी एज माउंटिंग के लिए कुंडी को नीचे की ओर रखा गया है |
|
एलईडी संकेतक |
हरा/पीला |
लिंक और गतिविधि स्थिति प्रदर्शित करें |
|
परिरक्षण |
ग्राउंड टैब्स के साथ ईएमआई शील्ड |
बेहतर शोर प्रतिरोधक क्षमता प्रदान करता है |
|
परिचालन तापमान |
-40°C से +85°C |
औद्योगिक तापमान रेंज |
|
DIMENSIONS |
21.25 मिमी एल × 15.93 मिमी डब्ल्यू × 13.30 मिमी एच |
संक्षिप्त परिरूप |
|
अनुपालन |
आईईईई 802.3, यूएल, आरओएचएस, रीच, आईएसओ9001/14001 |
वैश्विक बाज़ारों के लिए पूर्णतः प्रमाणित |
|
पैकेजिंग |
50 पीसी/ट्रे, 1200 पीसी/गत्ते का डिब्बा |
स्टैंडर्ड पैकेजिंग |
1. टर्न अनुपात (±2%)
TX = 1CT : 1CT RX = 1CT : 1CT
2. प्रेरकत्व (ओसीएल)
≥ 350 µH मिनट @ 100 kHz, 0.1 V, 8 mA DC पूर्वाग्रह
3. निवेशन हानि
≤ -1.0 डीबी (अधिकतम) @ 1-100 मेगाहर्ट्ज
4. वापसी हानि
-18 डीबी (न्यूनतम) @ 1-30 मेगाहर्ट्ज
-15 डीबी (न्यूनतम) @ 30-60 मेगाहर्ट्ज
-12 डीबी (न्यूनतम) @ 60-80 मेगाहर्ट्ज
-10 डीबी (न्यूनतम) @ 80-100 मेगाहर्ट्ज
5. क्रॉसस्टॉक
-40 डीबी (न्यूनतम) @ 30 मेगाहर्ट्ज
-35 डीबी (न्यूनतम) @ 60 मेगाहर्ट्ज
-30 डीबी (न्यूनतम) @ 100 मेगाहर्ट्ज
6. सामान्य मोड अस्वीकृति (सीएमआर)
-40 डीबी (न्यूनतम) @ 30 मेगाहर्ट्ज
-35 डीबी (न्यूनतम) @ 60 मेगाहर्ट्ज
-30 डीबी (न्यूनतम) @ 100 मेगाहर्ट्ज
7. हाई-पॉट
1500 वीआरएमएस
8. ऑपरेटिंग तापमान रेंज
-40°C से +85°C
