उत्पाद विवरण
उत्पत्ति के प्लेस: ग्वांगडोंग, चीन
ब्रांड नाम: LINK-PP
प्रमाणन: UL,ROHS,Reach,ISO
मॉडल संख्या: 7499010004A
भुगतान और शिपिंग शर्तें
न्यूनतम आदेश मात्रा: 50/500/1000/25K
मूल्य: $0.09-$1.15
पैकेजिंग विवरण: 50pcs / ट्रे, 1200pcs / गत्ते का डिब्बा
प्रसव के समय: 3 दिनों के भीतर स्टॉक जहाज में
भुगतान शर्तें: टीटी, नेट 30/60/90 दिन Day
आपूर्ति की क्षमता: 250000-320000 / माह

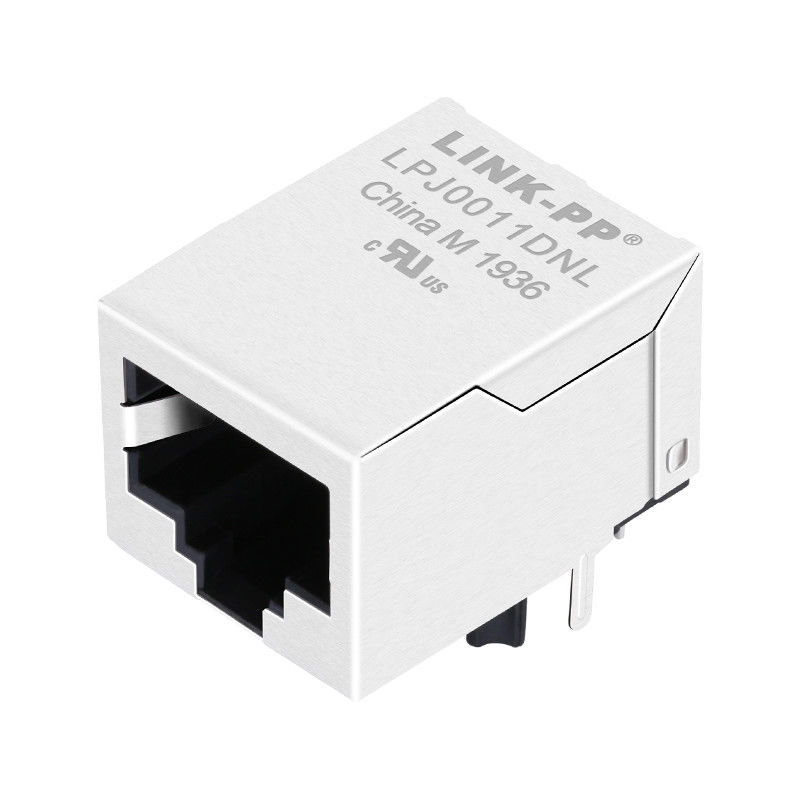

पी/एन: |
7499010004ए |
क्रॉस पी/एन: |
LPJ0011DNL |
कनेक्टर प्रकार: |
इंटीग्रेटेड मैग्नेटिक्स आरजे45 (मैगजैक) |
ईथरनेट स्पीड: |
10/100 एमबीपीएस (100BASE-TX) |
बंदरगाह गणना: |
सिंगल पोर्ट (1×1) |
परिरक्षण: |
परिरक्षित |
एल ई डी: |
कोई एलईडी नहीं |
प्रयोग: |
छेद के माध्यम से समकोण |
अलगाव वोल्टेज: |
1500 वीआरएमएस |
अधिष्ठापन: |
350 μH |
परिचालन तापमान: |
0°C से +70°C |
अनुपालन: |
आईईईई 802.3यू, आरओएचएस, रीच, यूएल 62368 |
पी/एन: |
7499010004ए |
क्रॉस पी/एन: |
LPJ0011DNL |
कनेक्टर प्रकार: |
इंटीग्रेटेड मैग्नेटिक्स आरजे45 (मैगजैक) |
ईथरनेट स्पीड: |
10/100 एमबीपीएस (100BASE-TX) |
बंदरगाह गणना: |
सिंगल पोर्ट (1×1) |
परिरक्षण: |
परिरक्षित |
एल ई डी: |
कोई एलईडी नहीं |
प्रयोग: |
छेद के माध्यम से समकोण |
अलगाव वोल्टेज: |
1500 वीआरएमएस |
अधिष्ठापन: |
350 μH |
परिचालन तापमान: |
0°C से +70°C |
अनुपालन: |
आईईईई 802.3यू, आरओएचएस, रीच, यूएल 62368 |
|
वर्ग |
पैरामीटर | विनिर्देश |
|---|---|---|
| सामान्य एवं यांत्रिक | भाग संख्या | 7499010004ए |
| कनेक्टर प्रकार | आरजे45 जैक (महिला) | |
| यूएसओसी कोड | आरजे 45 | |
| पोर्ट कॉन्फ़िगरेशन | 1 × 1 (एकल पोर्ट) | |
| पद/संपर्क | 8पी8सी | |
| माउंटिंग स्टाइल | थ्रू होल टेक्नोलॉजी (टीएचटी) | |
| बढ़ते कोण | समकोण | |
| समापन शैली | मिलाप | |
| संभोग चक्र | 750 चक्र | |
| एलईडी सूचक | कोई नहीं | |
| नमी संवेदनशीलता स्तर (एमएसएल) | स्तर 1 | |
| विद्युत प्रदर्शन | ईथरनेट मानक | 100BASE-TX |
| प्रदर्शन श्रेणी | बिल्ली 5 | |
| अधिष्ठापन (एल) | 350 µH @ 100 kHz / 100 mV | |
| घुमाव अनुपात (एन) | 1:1 (±2%) | |
| अलगाव वोल्टेज | 1500 वीआरएम, 1 मिनट | |
| निवेशन हानि (आईएल) | ≤ 1 डीबी (1-100 मेगाहर्ट्ज) | |
| वापसी हानि (आरएल) | ≥ 16 डीबी (1-30 मेगाहर्ट्ज) | |
| ≥ 13.5 डीबी (30-60 मेगाहर्ट्ज) | ||
| ≥ 12 डीबी (60-80 मेगाहर्ट्ज) | ||
| ≥ 10 डीबी (80-100 मेगाहर्ट्ज) | ||
| क्रॉसस्टॉक (सीटी) | ≥ 30 डीबी (1-100 मेगाहर्ट्ज) | |
| सामान्य मोड अस्वीकृति अनुपात (सीएमआरआर) | ≥ 30 डीबी (1-100 मेगाहर्ट्ज) | |
| सामग्री | आवास सामग्री | थर्मोप्लास्टिक PA66, काला |
| आवास ज्वलनशीलता रेटिंग | UL94 वी-0 | |
| ढाल सामग्री | पीतल | |
| ढाल चढ़ाना | 50 µ निकेल में | |
| सामग्री से संपर्क करें | फॉस्फोर कांस्य | |
| संपर्क चढ़ाना | 30 µ सोना, 50 µ निकेल से अधिक | |
| पर्यावरण | परिचालन तापमान | 0°C से +70°C |
| भंडारण तापमान | <40°C | |
| भण्डारण आर्द्रता | <75% आरएच (मूल पैकेजिंग) | |
| अनुपालन एवं प्रमाणन | आईईईई अनुपालन | आईईईई 802.3यू |
| आरओएचएस अनुकूल | आज्ञाकारी (2011/65/ईयू और 2015/863) | |
| अनुपालन तक पहुंचें | (ईसी) 1907/2006 के अनुरूप | |
| सुरक्षा प्रमाणीकरण | क्यूरस मान्यता प्राप्त, फ़ाइल संख्या E472316 (UL 62368) |
| प्रोफ़ाइल सुविधा | पीबी-मुक्त असेंबली | एसएन-पीबी असेंबली |
|---|---|---|
| पहले से गरम तापमान न्यूनतम (Ts मिनट) | 100°C | 100°C |
| पहले से गरम तापमान विशिष्ट (Ts विशिष्ट) | 120°C | 120°C |
| पहले से गरम तापमान अधिकतम (Ts अधिकतम) | 130°C | 130°C |
| पहले से गरम करने का समय (टीएस)(Ts मिनट से Ts अधिकतम) | 70 एस | 70 एस |
| रैंप-अप दर (ΔT) | ≤ 150°C अधिकतम। | ≤ 150°C अधिकतम। |
| अधिकतम तापमान (टीपी) | 250°C - 260°C | 235°C - 260°C |
| अधिकतम तापमान पर समय (टीपी) | ≤ कुल 10 सेकंड(≤ 5 सेकंड प्रति तरंग) | ≤ कुल 10 सेकंड(≤ 5 सेकंड प्रति तरंग) |
| रैंप-डाउन दर (न्यूनतम) | ~2 के/एस | ~2 के/एस |
| रैम्प-डाउन दर (सामान्य) | ~3.5 के/एस | ~3.5 के/एस |
| रैम्प-डाउन दर (अधिकतम) | ~5 के/एस | ~5 के/एस |
| कुल चक्र समय (25°C से 25°C) | 4 मिनट | 4 मिनट |
