उत्पाद विवरण
उत्पत्ति के प्लेस: ग्वांगडोंग, चीन
ब्रांड नाम: LINK-PP
प्रमाणन: UL,ROHS,Reach,ISO
मॉडल संख्या: एलपीजे2011सीएनएल
भुगतान और शिपिंग शर्तें
न्यूनतम आदेश मात्रा: 50/500/1000
मूल्य: OEM Price
पैकेजिंग विवरण: ट्रे पैकेज: 1 ट्रे में 50 पीसी, 1 कार्टन में 24 ट्रे, जो प्रत्येक कार्टन का 32 * 30 * 31, 8.5 किलोग्
प्रसव के समय: शोरबा
भुगतान शर्तें: टीटी, नेट 30/60/90 दिन
आपूर्ति की क्षमता: 3000000/माह
पी/एन: |
एलपीजे2011सीएनएल |
नमूने: |
निःशुल्क उपलब्ध |
फ़ाइल: |
पीडीएफ/3डी/आईएसजी/एसटीपी/स्टेप/डेटाशीट/टचस्टोन फॉर्मेट/एस-पैरामीटर |
जीवन चक्र: |
20 वर्ष से अधिक |
संगत ब्रांड: |
बेल्फ़्यूज़ |
बंदरगाहों की संख्या: |
1x1 |
कुंडी: |
ऊपर |
आधार - सामग्री दर: |
100Base-T |
पीओई: |
गैर |
एलईडी विकल्प: |
बिना |
ईएमआई टैब: |
साथ |
माउन्टिंग का प्रकार: |
थॉट |
मिलान प्रकार: |
लहर |
तापमान रेंज आपरेट करना: |
0°C से +70°C |
पी/एन: |
एलपीजे2011सीएनएल |
नमूने: |
निःशुल्क उपलब्ध |
फ़ाइल: |
पीडीएफ/3डी/आईएसजी/एसटीपी/स्टेप/डेटाशीट/टचस्टोन फॉर्मेट/एस-पैरामीटर |
जीवन चक्र: |
20 वर्ष से अधिक |
संगत ब्रांड: |
बेल्फ़्यूज़ |
बंदरगाहों की संख्या: |
1x1 |
कुंडी: |
ऊपर |
आधार - सामग्री दर: |
100Base-T |
पीओई: |
गैर |
एलईडी विकल्प: |
बिना |
ईएमआई टैब: |
साथ |
माउन्टिंग का प्रकार: |
थॉट |
मिलान प्रकार: |
लहर |
तापमान रेंज आपरेट करना: |
0°C से +70°C |

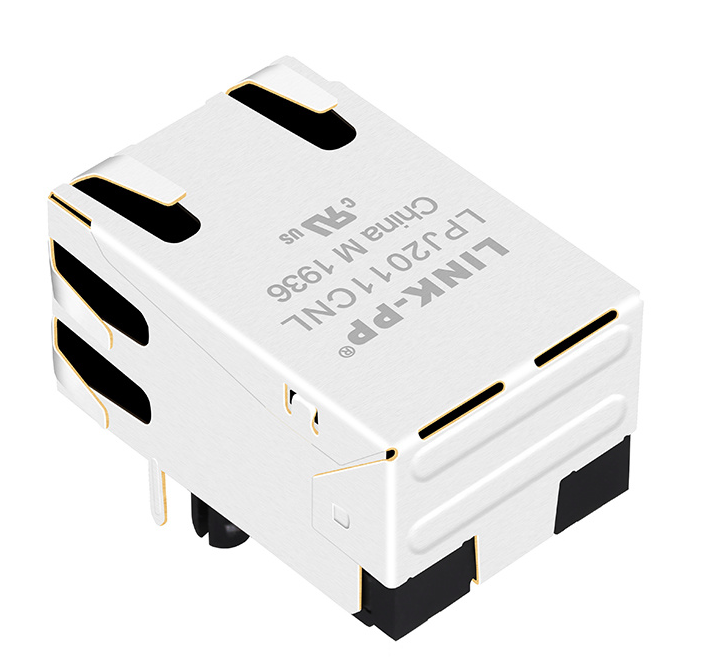

LINK-PP द्वारा LPJ2011CNL एक प्रीमियम, संरक्षित 8-पिन RJ45 कनेक्टर है जिसमें एकीकृत चुंबकत्व (ICM) है जिसे मानक 10/100 बेस-टी ईथरनेट नेटवर्किंग के लिए डिज़ाइन किया गया है।एक मानक 1x1 पोर्ट विन्यास के साथ, एक टैब-अप डिजाइन, और थ्रू-होल टेक्नोलॉजी (THT) माउंटिंग, इस मैगजैक को उत्कृष्ट ईएमआई परिरक्षण और सिग्नल अखंडता प्रदान करते हुए पीसीबी रियल एस्टेट को अनुकूलित करने के लिए इंजीनियर किया गया है।
आईईईई 802 के साथ पूरी तरह संगत।3, RoHS, UL, और REACH मानकों के अनुसार, LPJ2011CNL एक अत्यधिक विश्वसनीय कनेक्टिविटी समाधान है जिसे औद्योगिक पीसी, स्मार्ट होम ऑटोमेशन और उपभोक्ता इलेक्ट्रॉनिक्स में व्यापक रूप से तैनात किया गया है।
| पैरामीटर | विनिर्देश |
|---|---|
| मोड़ अनुपात (±2%) | TX = 1CT:1CT, RX = 1CT:1CT |
| प्रेरण | 350 μH Min @ 100 kHz, 0.1 V, 8 mA |
| सम्मिलन हानि | -1.0 डीबी मैक्स (0.1~100 मेगाहर्ट्ज) |
| रिटर्न हानि | 1°30 मेगाहर्ट्ज: -20 डीबी Min30°60 मेगाहर्ट्ज: -15 डीबी Min60°80 मेगाहर्ट्ज: -10 डीबी Min |
| क्रॉसस्टॉक | 1°30 मेगाहर्ट्ज: -20 डीबी Min30°60 मेगाहर्ट्ज: -15 डीबी Min60°100 मेगाहर्ट्ज: -30 डीबी Min |
| सामान्य मोड अस्वीकृति (CMR) | -30 डीबी मिन (1100 मेगाहर्ट्ज) |
| अलगाव वोल्टेज (हाय-पॉट) | 1500 वीएसी आरएमएस 60 सेकंड मिनट के लिए |
| ऑपरेटिंग तापमान | 0°C से +70°C |
| ईथरनेट मानक | 10BASE-T / 100BASE-TX |
| चुंबकीय एकीकरण | एकीकृत लैन चुंबकत्व |
यदि आपके डिजाइन के लिए एक कॉम्पैक्ट और विश्वसनीय ईथरनेट इंटरफ़ेस की आवश्यकता है, तो LPJ2011CNL RJ45 MagJack एक मजबूत फिट है।इसकी एकीकृत चुंबकत्व 10/100 बेस-टी अनुप्रयोगों के लिए सिग्नल अखंडता का समर्थन करते हुए पीसीबी डिजाइन को सुव्यवस्थित करने में मदद करती हैटैब-अप फॉर्म फैक्टर इसे उन लेआउट के लिए उपयुक्त बनाता है जहां पोर्ट ओरिएंटेशन मायने रखता है, और नो-एलईडी डिज़ाइन उन उत्पादों के लिए मॉड्यूल को सरल रखता है जिन्हें दृश्य लिंक / गतिविधि संकेत की आवश्यकता नहीं होती है।
यह मॉडल उन खरीदारों के लिए एक व्यावहारिक विकल्प भी है जो एक पिन-टू-पिन संगत 10/100 बेस-टी आरजे 45 जैक की तलाश में हैं जो प्रतिस्थापन, पुनः डिजाइन या बहु-स्रोत खरीद रणनीतियों का समर्थन कर सकते हैं।
इसकी मजबूत परिरक्षण और मानक पदचिह्न के लिए धन्यवाद, LPJ2011CNL अत्यधिक बहुमुखी है। आम अनुप्रयोगों में शामिल हैंः
यदि आप एकटॅब-अप ओरिएंटेशन के साथ विश्वसनीय 10/100 बेस-टी RJ45 चुंबकीय जैक, कोई एलईडी नहीं और परिरक्षित छेद-छेद निर्माण,LPJ2011CNLअपने अगले ईथरनेट डिजाइन के लिए एक कुशल विकल्प है।
नहीं. LPJ2011CNL के लिए बनाया गया है10/100 बेस-टीअनुप्रयोगों, नहीं गीगाबिट ईथरनेट.
नहीं. यह मॉडल एक हैबिना एलईडी केसंस्करण।
नहीं. LPJ2011CNL एक हैगैर-पीओईRJ45 चुंबकीय जैक.
यह उपयोग करता हैथ्रू-होल टेक्नोलॉजी (THT)पीसीबी के लिए।
एकीकृत चुंबकत्व पीसीबी डिजाइन को सरल बनाने, ईथरनेट सिग्नल हैंडलिंग में सुधार करने और आवश्यक बाहरी घटकों की संख्या को कम करने में मदद करता है।
