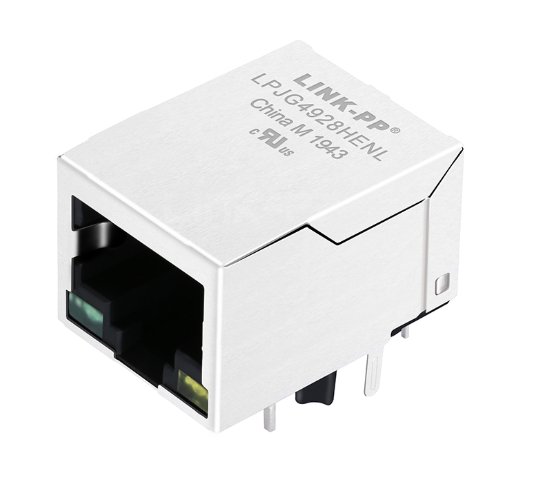

एलपीजेजी4928एचईएनएल 1000 बेस-टी पीओई+ आरजे45 कनेक्टर एलईडी 1x1 पोर्ट के साथ

एलपीजेजी4928एचईएनएल एक सिंगल-पोर्ट 1000 बेस-टी आरजे45 कनेक्टर है जिसमें पीओई+ अनुप्रयोगों के लिए एकीकृत मैग्नेटिक्स है। थ्रू-होल, समकोण, 10P8C, हरी/पीली एलईडी, औद्योगिक तापमान रेंज।

की मुख्य विशेषताएंएलपीजेजी4928एचईएनएलPoE+ RJ45

1. गीगाबिट प्रदर्शन: उच्च-बैंडविड्थ अनुप्रयोगों के लिए 10/100/1000 बेस-टी ईथरनेट गति का समर्थन करता है।
2. उन्नत PoE+ क्षमता:IEEE 802.3 अनुरूप, PSE पिन पर 57VDC पर 720mA तक निरंतर करंट को संभालता है।
3. औद्योगिक विश्वसनीयता: -40°C से +85°C तक के अत्यधिक तापमान में त्रुटिहीन रूप से काम करता है।
4. एकीकृत डिजाइन: अंतर्निर्मित मैग्नेटिक्स (1CT:1CT टर्न अनुपात) पीसीबी पदचिह्न को कम करता है और रूटिंग को सरल बनाता है।
5. दृश्य स्थिति संकेतक:आसान नेटवर्क स्थिति की निगरानी के लिए एकीकृत बाएं (हरा) और दाएं (पीला) एलईडी।
6. मजबूत निर्माण: *स्टेनलेस स्टील ईएमआई शील्ड और UL94V-0 रेटेड PBT हाउसिंग स्थायित्व और सुरक्षा सुनिश्चित करते हैं।

की विशिष्टताएँएलईडी के साथ एलपीजेजी4928एचईएनएल आरजे45 कनेक्टर

1. सामान्य उत्पाद विशिष्टताएँ

2. विद्युत विशिष्टताएँ (@25°C)

3. सामग्री एवं पर्यावरणीय विशिष्टताएँ

1. परिचालन तापमान:-40°C से +85°C (औद्योगिक ग्रेड)
2. आवास सामग्री:थर्मोप्लास्टिक पीबीटी + 30% ग्लास फाइबर (UL94V-0 रेटेड)
3. संपर्क सामग्री:फॉस्फोर कांस्य (C5210R-EH), 0.35 मिमी मोटाई
4. संपर्क चढ़ाना:संभोग क्षेत्र पर न्यूनतम 6µ" सोना
5. पिन सामग्री:पीतल (C2680R-H), 0.35 मिमी मोटाई
6. वेव सोल्डरिंग तापमान:** 5 सेकंड के लिए 265°C अधिकतम

एलपीजेजी4928एचईएनएल 1000 बेस-टी आरजे45 कनेक्टर डेटाशीट

एलपीजेजी4928एचईएनएल एलईडी संकेतक विवरण

LPJG4928HENL शामिल हैदोहरी एलईडी संकेतकसहज दृश्य स्थिति निगरानी का समर्थन करने के लिए।

बाईं ओर एलईडी

• रंग:हरा
• शिखर तरंगदैर्घ्य:565एनएम
• आगे वोल्टेज:1.8–2.6V @ 20mA
• उलटी बिजली:10µA अधिकतम @ 5V

सही एलईडी

• रंग:पीला
• शिखर तरंगदैर्घ्य:585एनएम
• आगे वोल्टेज:1.8–2.6V @ 20mA
• उलटी बिजली:10µA अधिकतम @ 5V

ये एलईडी ईथरनेट उपकरण डिज़ाइन में लिंक, गतिविधि या स्थिति दृश्यता प्रदान करने में मदद करते हैं।

PoE मैगजैक के अनुप्रयोग

एलपीजेजी4928एचईएनएल दूरसंचार, नेटवर्किंग हार्डवेयर और औद्योगिक संचार उपकरण के लिए सटीक रूप से इंजीनियर किया गया है, जिसमें शामिल हैं:

• सोहो उपकरण:एडीएसएल मोडेम, राउटर और गेटवे।
• एंटरप्राइज़ नेटवर्किंग:नेटवर्क स्विच, हब और PoE इंजेक्टर।
• अंतः स्थापित प्रणालियाँ:लैन-ऑन-मदरबोर्ड (एलओएम) डिज़ाइन।
• औद्योगिक IoT: स्मार्ट बिल्डिंग कंट्रोलर और PoE+ संचालित आईपी कैमरे/एक्सेस पॉइंट।

लिंक-पीपी आरजे45 कनेक्टर क्यों चुनें?

लिंक-पीपी नेटवर्किंग घटकों का एक विश्वसनीय वैश्विक निर्माता है, जो प्रीमियम प्रदर्शन, स्थिर आपूर्ति और असाधारण मूल्य प्रदान करता है। लिंक-पीपी आरजे45 कनेक्टर नेटवर्किंग, औद्योगिक और पीओई अनुप्रयोगों में विश्वसनीय ईथरनेट कनेक्टिविटी के लिए डिज़ाइन किए गए हैं। एकीकृत मैग्नेटिक्स, स्थिर विद्युत प्रदर्शन और टिकाऊ निर्माण के साथ, वे दीर्घकालिक नेटवर्क विश्वसनीयता सुनिश्चित करते हुए पीसीबी डिजाइन को सरल बनाने में मदद करते हैं।

लिंक-पीपी आरजे45 के मुख्य लाभ

1. स्पेस-सेविंग इंटीग्रेटेड मैग्नेटिक्स: बिल्ट-इन ट्रांसफार्मर आपके बीओएम को सरल बनाते हैं, महत्वपूर्ण पीसीबी स्पेस बचाते हैं, और ईएमआई/क्रॉसस्टॉक प्रदर्शन में काफी सुधार करते हैं।
2. व्यापक रेंज: मानक 10/100M से लेकर हाई-स्पीड 10G बेस-टी तक, PoE, PoE+ और PoE++ के लिए पूर्ण समर्थन के साथ(90W तक) अनुप्रयोग।
3. निर्बाध ड्रॉप-इन रिप्लेसमेंट: प्रमुख पुराने ब्रांडों (पल्स, हेलो, वुर्थ, आदि) के लिए सटीक पिन-टू-पिन विकल्प, पीसीबी रीडिज़ाइन के बिना आपूर्ति श्रृंखला की कमी को दूर करने में आपकी मदद करते हैं।
4. प्रमाणित विश्वसनीयता: प्रीमियम सामग्री (सोना चढ़ाया हुआ संपर्क, स्टेनलेस स्टील शील्ड) के साथ निर्मित और UL, RoHS और REACH प्रमाणपत्रों द्वारा समर्थित।
5. फ़ैक्टरी-प्रत्यक्ष मूल्य: मूल निर्माता के रूप में, हम प्रतिस्पर्धी मूल्य निर्धारण, स्वचालित गुणवत्ता नियंत्रण और तेज़ लीड समय प्रदान करते हैं।
6. विशेषज्ञ PHY संगतता: यह सुनिश्चित करने के लिए निःशुल्क FAE समर्थन कि हमारा RJ45 आपके चुने हुए PHY चिप्स (रियलटेक, ब्रॉडकॉम, TI, मार्वेल, आदि) से पूरी तरह मेल खाता है।
