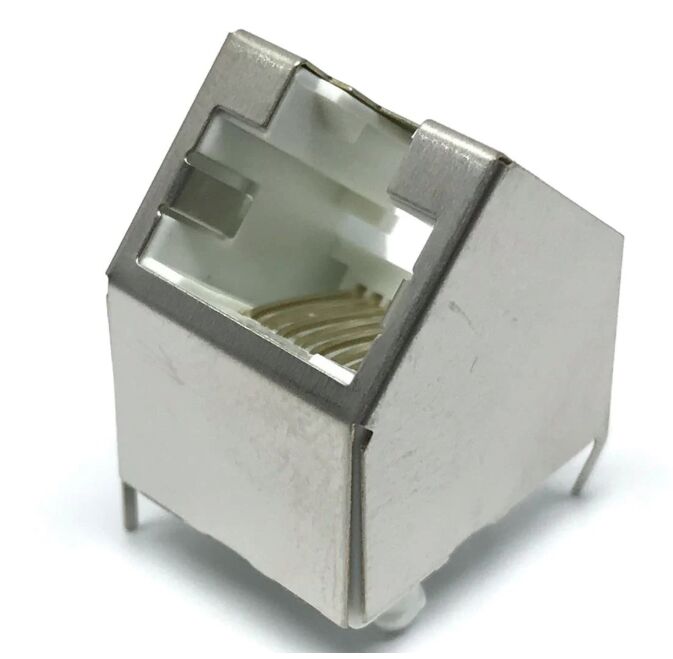

615008145121 45° 8P8C मॉड्यूलर जैक रिवर्स मेटल पोस्ट टेल के साथ


615008145121 WR-MJ मॉड्यूलर जैक की खोज करें जिसमें 8P8C, 45° एंगल्ड डिज़ाइन, शील्डेड संरचना, और सुरक्षित PCB माउंटिंग के लिए रिवर्स मेटल पोस्ट टेल है। CAT3 ईथरनेट अनुप्रयोगों, औद्योगिक नेटवर्किंग और एम्बेडेड सिस्टम के लिए आदर्श।


615008145121 45 डिग्री शील्डेड 8P8C RJ45 अवलोकन

615008145121 WR-MJ मॉड्यूलर जैक एक उच्च-विश्वसनीयता वाला 45° एंगल्ड RJ45 कनेक्टर है जिसे PCB-माउंटेड ईथरनेट अनुप्रयोगों के लिए डिज़ाइन किया गया है जहाँ स्थान अनुकूलन, यांत्रिक स्थिरता और EMI शील्डिंग महत्वपूर्ण हैं।

रिवर्स मेटल पोस्ट टेल के साथ इंजीनियर किया गया, यह कनेक्टर बेहतर PCB एंकरिंग शक्ति सुनिश्चित करता है, जिससे यह औद्योगिक उपकरण, संचार प्रणाली और मांग वाली परिस्थितियों में काम करने वाले एम्बेडेड नेटवर्किंग उपकरणों के लिए आदर्श है।

615008145121 WR-MJ मॉड्यूलर जैक की मुख्य विशेषताएं

1. कुशल लेआउट के लिए 45° एंगल्ड डिज़ाइन

• PCB स्थान उपयोग को अनुकूलित करता है
• कॉम्पैक्ट एनक्लोजर में केबल प्रबंधन में सुधार करता है
• मेटिंग केबलों पर तनाव कम करता है

2. मजबूत PCB रिटेंशन के लिए रिवर्स मेटल पोस्ट टेल

• सुदृढ़ यांत्रिक एंकरिंग
• कंपन और यांत्रिक तनाव के प्रति बेहतर प्रतिरोध
• बेहतर सोल्डर जॉइंट विश्वसनीयता

3. EMI सुरक्षा के लिए शील्डेड संरचना

• निकेल-प्लेटेड कांस्य शील्डिंग
• विद्युत चुम्बकीय हस्तक्षेप को कम करता है
• स्थिर डेटा ट्रांसमिशन सुनिश्चित करता है

4. औद्योगिक-ग्रेड स्थायित्व

• 500 मेटिंग चक्रों का समर्थन करता है
• व्यापक ऑपरेटिंग तापमान: -40°C से +85°C
• UL94 V-0 फ्लेम-रिटार्डेंट हाउसिंग

615008145121 45° 8P8C मॉड्यूलर जैक के तकनीकी विनिर्देश

615008145121 डेटाशीट

615008145121 डेटाशीट - अनुशंसित होल पैटर्न

615008145121 डेटाशीट - आयाम

615008145121 औद्योगिक RJ45 जैक का विद्युत प्रदर्शन


ये पैरामीटर स्थिर निम्न-गति ईथरनेट ट्रांसमिशन सुनिश्चित करते हैं, जिससे कनेक्टर विरासत संचार प्रणालियों, नियंत्रण नेटवर्क और औद्योगिक इंटरफेस के लिए उपयुक्त हो जाता है।



यांत्रिक और सामग्री विवरण

यह क्यों मायने रखता है:

• चयनात्मक गोल्ड प्लेटिंग चालकता और संक्षारण प्रतिरोध में सुधार करती है
• PBT हाउसिंग थर्मल स्थिरता और लौ प्रतिरोध सुनिश्चित करता है
• निकेल शील्डिंग EMI प्रदर्शन को बढ़ाती है

615008145121 CAT3 मॉड्यूलर जैक के बारे में अक्सर पूछे जाने वाले प्रश्न


615008145121 WR-MJ मॉड्यूलर जैक एक स्थान-बचत 45° डिज़ाइन, मजबूत रिवर्स मेटल पोस्ट टेल और विश्वसनीय शील्डिंग प्रदर्शन को जोड़ता है, जिससे यह औद्योगिक और एम्बेडेड ईथरनेट अनुप्रयोगों के लिए एक उत्कृष्ट विकल्प बन जाता है।


• CAT3 ईथरनेट सिस्टम के लिए आदर्श
• मेटल पोस्ट टेल के साथ मजबूत PCB माउंटिंग
• कठोर वातावरण में विश्वसनीय संचालन
• स्थान-बाधित डिजाइनों के लिए अनुकूलित

1. 45° RJ45 कनेक्टर का क्या लाभ है?

एक 45° कनेक्टर अधिक लचीला केबल रूटिंग की अनुमति देता है और यांत्रिक तनाव को कम करता है, खासकर कॉम्पैक्ट या एंगल्ड एनक्लोजर में।

2. 8P8C का क्या मतलब है?

8P8C का मतलब 8 पोजीशन और 8 संपर्क है, जो ईथरनेट RJ45 कनेक्टर के लिए मानक कॉन्फ़िगरेशन है।

3. क्या यह कनेक्टर हाई-स्पीड ईथरनेट के लिए उपयुक्त है?

नहीं। यह मॉडल CAT3 अनुप्रयोगों के लिए डिज़ाइन किया गया है, जिसका उपयोग आमतौर पर निम्न-गति संचार प्रणालियों में किया जाता है।

4. रिवर्स मेटल पोस्ट टेल का क्या लाभ है?

यह यांत्रिक स्थिरता को बढ़ाता है, यह सुनिश्चित करता है कि कनेक्टर कंपन या बार-बार उपयोग के तहत सुरक्षित रूप से माउंटेड रहे।

5. क्या RJ45 कनेक्टर के लिए शील्डिंग वास्तव में मायने रखती है?

हाँ। शील्डिंग EMI को कम करती है और सिग्नल अखंडता में सुधार करती है, खासकर औद्योगिक या शोर वाले वातावरण में।
