उत्पाद विवरण
उत्पत्ति के प्लेस: ग्वांगडोंग, चीन
ब्रांड नाम: LINK-PP
प्रमाणन: UL,RoHS,Reach,ISO
मॉडल संख्या: एचएक्स1188एनएल
भुगतान और शिपिंग शर्तें
न्यूनतम आदेश मात्रा: 400/2000/10K/25K/10
मूल्य: $0.06-$2.7
पैकेजिंग विवरण: टी एंड आर
प्रसव के समय: भण्डार
भुगतान शर्तें: टीटी, नेट 30/60/90 दिन Day
आपूर्ति की क्षमता: 5KK/माह
पी/एन: |
एचएक्स1188एनएल |
प्रयोग: |
श्रीमती |
रेडियो चालू करें: |
1:1 |
आधार - सामग्री दर: |
100BASE-TX |
हिपोट: |
1500VDC |
पीओई: |
गैर PoE |
पी/एन: |
एचएक्स1188एनएल |
प्रयोग: |
श्रीमती |
रेडियो चालू करें: |
1:1 |
आधार - सामग्री दर: |
100BASE-TX |
हिपोट: |
1500VDC |
पीओई: |
गैर PoE |
| पैरामीटर | विवरण |
| भाग संख्या | HX1188NL |
| निर्माता | पल्स इलेक्ट्रॉनिक्स (यागेओ कंपनी) |
| उत्पाद श्रेणी | लैन चुंबकीय घटक / ईथरनेट ट्रांसफार्मर |
| समर्थित मानक | आईईईई 802.3 अनुरूप |
| आवेदन | 10/100 बेस-टी ईथरनेट (एकल पोर्ट) |
(ऑपरेटिंग तापमानः -40°C से +85°C. सभी पैरामीटर IEEE 802.3 मानकों को पूरा करते हैं)
| पैरामीटर | मूल्य / विनिर्देश | परीक्षण की शर्तें / नोट्स |
| मोड़ अनुपात (TX) | 1CT: 1CT | प्रसारण चैनल (±5%) |
| मोड़ अनुपात (RX) | 1CT: 1CT | रिसीव चैनल (±5%) |
| ओपन सर्किट इंडक्टेंस (OCL) | 350 μH मिनट | @ 100KHz, 0.1Vrms, 8mA DC Bias |
| सम्मिलन हानि | -1.15 डीबी अधिकतम | @ 0.1 MHz से 100 MHz तक |
| रिटर्न हानि | -18.0 डीबी मिन | @ 0.1 MHz से 30 MHz तक |
| -14.0 डीबी मिन | @ 60 MHz | |
| -12.0 डीबी मिन | @ 80 MHz | |
| क्रॉसस्टॉक | -40.0 dB टाइप | @ 30 MHz |
| सामान्य मोड रिजेक्शन (CMRR) | -40.0 dB टाइप | @ 30 MHz |
| अलगाव वोल्टेज (HIPOT) | 1500 Vrms मिनट | इनपुट से आउटपुट (एक मिनट के लिए) |
| पैरामीटर | विनिर्देश | नोट्स |
| माउंटिंग प्रकार | एसएमटी (सतह माउंट प्रौद्योगिकी) | एसएमडी |
| पैकेज / मामला | 16-पिन एसओआईसी/एसओपी | मानक 16-पिन पदचिह्न |
| आयाम (L x W x H) | 12.70 x 7.11 x 5.97 मिमी | अधिकतम आयाम |
| ऑपरेटिंग तापमान | -40°C से +85°C | औद्योगिक ग्रेड |
| भंडारण तापमान | -40°C से +125°C | |
| पर्यावरण अनुपालन | RoHS अनुपालन, सीसा मुक्त | "एनएल" प्रत्यय से पता चलता है कि कोई लीड नहीं है |
| नमी के प्रति संवेदनशीलता का स्तर | एमएसएल 1 | मानक संभाल |
HX1188NL एक दो-पोर्ट 10/100Base-T ईथरनेट लैन ट्रांसफार्मर है जिसे एक PHY चिप और नेटवर्क केबल के बीच सिग्नल अलगाव, प्रतिबाधा मिलान और शोर दमन प्रदान करने के लिए डिज़ाइन किया गया है।यह आम तौर पर फास्ट ईथरनेट अनुप्रयोगों में उपयोग किया जाता है और मानक IEEE 802 का समर्थन करता है.3 विश्वसनीय डेटा प्रसारण के लिए आवश्यकताएं।
HX1188NL में आम तौर पर ट्रांसमिट और रिसीव दोनों चैनलों के लिए 1:1 टर्न अनुपात, लगभग 350 μH का इंडक्टेंस और लगभग 1500 Vrms का अलगाव वोल्टेज होता है।यह 10/100Base-T ईथरनेट के लिए डिज़ाइन किया गया है और पीसीबी एकीकरण के लिए उपयुक्त एक कॉम्पैक्ट सतह-माउंट पैकेज में आता है.
HX1188NL 10Base-T और 100Base-TX ईथरनेट डेटा दरों का समर्थन करता है, जो इसे फास्ट ईथरनेट अनुप्रयोगों के लिए उपयुक्त बनाता है। यह गीगाबिट ईथरनेट (1000Base-T) का समर्थन नहीं करता है,क्योंकि इसकी बैंडविड्थ और विद्युत विशेषताओं को उच्च गति सिग्नलिंग आवश्यकताओं के लिए डिज़ाइन नहीं किया गया है.
नहीं, HX1188NL गीगाबिट ईथरनेट के साथ संगत नहीं है क्योंकि यह विशेष रूप से 10/100Base-T अनुप्रयोगों के लिए डिज़ाइन किया गया है।गीगाबिट ईथरनेट के लिए उच्च बैंडविड्थ और सख्त प्रदर्शन विशेषताओं के साथ अलग-अलग चुंबक की आवश्यकता होती है, तो इसके बजाय एक समर्पित 1000Base-T ट्रांसफार्मर का उपयोग किया जाना चाहिए।
एचएक्स1188एनएल में आम तौर पर ट्रांसमिट और रिसीव दोनों चैनलों के लिए 1: 1 टर्न अनुपात होता है, जो ईथरनेट पीएचवाई और ट्विस्ट-पेर केबल के बीच उचित प्रतिबाधा मिलान सुनिश्चित करता है।यह अनुपात अधिकांश 10/100Base-T LAN ट्रांसफार्मर डिजाइनों के लिए मानक है.
HX1188NL लगभग 1500 Vrms का अलगाव वोल्टेज प्रदान करता है, जो ईथरनेट उपकरणों को विद्युत सर्ज और ग्राउंड संभावित अंतरों से बचाने में मदद करता है।यह अलगाव नेटवर्क उपकरण में सुरक्षा और विश्वसनीयता आवश्यकताओं को पूरा करने के लिए आवश्यक है.
HX1188NL आमतौर पर 10/100Base-T ईथरनेट PHY चिप्स जैसे माइक्रोचिप LAN8720, TI DP83848 और इसी तरह के फास्ट ईथरनेट ट्रांससीवर के साथ संगत है।डिजाइनरों को हमेशा पीएचवाई निर्माता के संदर्भ डिजाइन के साथ संगतता सत्यापित करनी चाहिए ताकि इष्टतम प्रदर्शन सुनिश्चित किया जा सके.

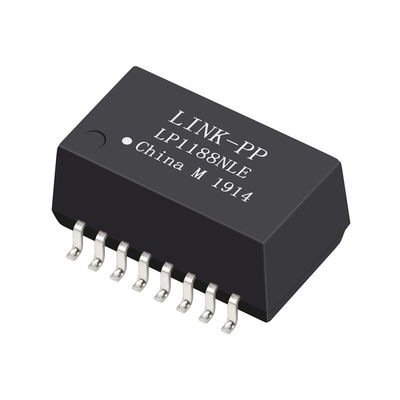

HX1188NL के लिए एक आम प्रतिस्थापन LP1188NL है, जो समान विद्युत विशेषताओं की पेशकश करता है, जिसमें 1:1 टर्न अनुपात और 10/100Base-T समर्थन शामिल है।इंजीनियरों को प्रमुख मापदंडों जैसे कि प्रेरण को सत्यापित करना चाहिए, सम्मिलन हानि, और अलगाव वोल्टेज।
HX1188NL का उपयोग ईथरनेट PHY और RJ45 कनेक्टर के बीच अलगाव और सिग्नल कंडीशनिंग प्रदान करने के लिए किया जाता है। यह आमतौर पर पीसीबी पर PHY के करीब रखा जाता है,सिग्नल अखंडता और ईएमआई अनुपालन सुनिश्चित करने के लिए उचित केंद्र-टैप पूर्वाग्रह और नियंत्रित प्रतिबाधा रूटिंग के साथ.
HX1188NL एक अलग LAN ट्रांसफार्मर है जिसका उपयोग पीसीबी पर किया जाता है, जबकि एकीकृत चुंबकत्व (मैगजैक) के साथ एक RJ45 कनेक्टर ट्रांसफार्मर और कनेक्टर को एक ही घटक में जोड़ता है।अलग-अलग समाधान डिजाइन में अधिक लचीलापन प्रदान करते हैं, जबकि एकीकृत समाधान लेआउट और असेंबली को सरल बनाते हैं।
