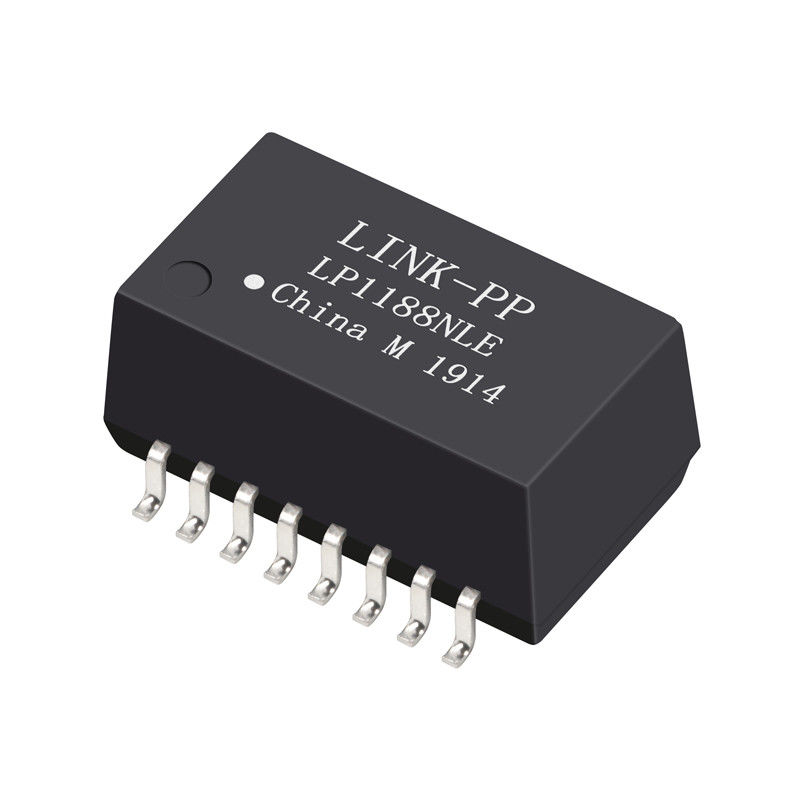

HX1188NL LAN ट्रांसफार्मर सतह 10/100 बेस-टी ईथरनेट 16 पिन माउंट

HX1188NL 100Base-TX ट्रांसफार्मर विशेषताएं:

1. पूरी तरह से RoHS-6 मानकों के अनुरूप।
2. थर्मल प्रबंधन को बेहतर बनाने के लिए ओपन फ्रेम के साथ डिज़ाइन किया गया।
3. सरफेस माउंट टेक्नोलॉजी आसान एकीकरण की अनुमति देती है।
4. 1.5 kV उच्च अलगाव वोल्टेज डेटा ट्रांसमिशन में सुरक्षा और विश्वसनीयता सुनिश्चित करता है।
5. -40°C से +85°C विस्तृत ऑपरेटिंग तापमान रेंज।
6. 350 µH उच्च अधिष्ठापन स्थिर डेटा ट्रांसमिशन का समर्थन करता है।
7. 12.7x9.53x5.97 मिमी कॉम्पैक्ट आयाम।
8. -50°C से +125°C तक के तापमान में संग्रहीत किया जा सकता है।

HX1188NL LAN ट्रांसफार्मर के अनुप्रयोग:

• LAN ईथरनेट ट्रांसफार्मर/चोक
• 100 बेस-TX नेटवर्क
• डेटा इंटरफ़ेस और अलगाव
• औद्योगिक और वाणिज्यिक वातावरण
• नेटवर्किंग उपकरण
• दूरसंचार
• एम्बेडेड सिस्टम
• स्वचालन प्रणाली
• सुरक्षा प्रणाली

HX1188NL डेटाशीट:

पल्स HX1188NL विद्युत विनिर्देश (@25°C):

1. टर्न अनुपात 50KHz, 0.5V चिप साइड: लाइन साइड=1CT: 1CT±2%

2. अधिष्ठापन (Ls)100KHz, 0.1V, 12mA DC बायस: चिप साइड: 350uH न्यूनतम

3. इंसर्शन लॉस1-100MHz: -1.4dB अधिकतम

4. रिटर्न लॉस1-30MHz: -16dB न्यूनतम

40MHz: -14.4dB न्यूनतम

50MHz: -13.1dB न्यूनतम

60-80MHz: -12dB न्यूनतम

100MHz: -10dB न्यूनतम

5. डिफरेंशियल से कॉमन मोड रिजेक्शन:

30MHz: -45dB न्यूनतम

60MHz: -40dB न्यूनतम

100MHz: -35dB न्यूनतम

6. क्रॉसस्टॉक30MHz: -40dB न्यूनतम

60MHz: -35dB न्यूनतम

100MHz: -30dB न्यूनतम

7. हाई-पॉट: 1500Vrms न्यूनतम

PULSE HX1188NL के लिए अक्सर पूछे जाने वाले प्रश्न

1. HX1188NL LAN ट्रांसफार्मर क्या है?

HX1188NL एक डुअल-पोर्ट 10/100Base-T ईथरनेट LAN ट्रांसफार्मर है जिसे PHY चिप और नेटवर्क केबल के बीच सिग्नल अलगाव, प्रतिबाधा मिलान और शोर दमन प्रदान करने के लिए डिज़ाइन किया गया है। इसका आमतौर पर फास्ट ईथरनेट अनुप्रयोगों में उपयोग किया जाता है और यह विश्वसनीय डेटा ट्रांसमिशन के लिए मानक IEEE 802.3 आवश्यकताओं का समर्थन करता है।

2. HX1188NL के मुख्य विनिर्देश क्या हैं?

HX1188NL में आमतौर पर ट्रांसमिट और रिसीव दोनों चैनलों के लिए 1:1 टर्न अनुपात, लगभग 350 µH का अधिष्ठापन और लगभग 1500 Vrms का अलगाव वोल्टेज होता है। इसे 10/100Base-T ईथरनेट के लिए डिज़ाइन किया गया है और यह PCB एकीकरण के लिए उपयुक्त कॉम्पैक्ट सरफेस-माउंट पैकेज में आता है।

3. HX1188NL किस डेटा दर का समर्थन करता है?

HX1188NL 10Base-T और 100Base-TX ईथरनेट डेटा दरों का समर्थन करता है, जिससे यह फास्ट ईथरनेट अनुप्रयोगों के लिए उपयुक्त है। यह गीगाबिट ईथरनेट (1000Base-T) का समर्थन नहीं करता है, क्योंकि इसकी बैंडविड्थ और विद्युत विशेषताएं उच्च-गति सिग्नलिंग आवश्यकताओं के लिए डिज़ाइन नहीं की गई हैं।

4. क्या HX1188NL गीगाबिट ईथरनेट के साथ संगत है?

नहीं, HX1188NL गीगाबिट ईथरनेट के साथ संगत नहीं है क्योंकि इसे विशेष रूप से 10/100Base-T अनुप्रयोगों के लिए डिज़ाइन किया गया है। गीगाबिट ईथरनेट के लिए उच्च बैंडविड्थ और सख्त प्रदर्शन विशेषताओं वाले विभिन्न मैग्नेटिक्स की आवश्यकता होती है, इसलिए इसके बजाय एक समर्पित 1000Base-T ट्रांसफार्मर का उपयोग किया जाना चाहिए।

5. HX1188NL का टर्न अनुपात क्या है?

HX1188NL में आमतौर पर ट्रांसमिट और रिसीव दोनों चैनलों के लिए 1:1 टर्न अनुपात होता है, जो ईथरनेट PHY और ट्विस्टेड-पेयर केबल के बीच उचित प्रतिबाधा मिलान सुनिश्चित करता है। यह अनुपात अधिकांश 10/100Base-T LAN ट्रांसफार्मर डिजाइनों के लिए मानक है।

6. HX1188NL का अलगाव वोल्टेज क्या है?

HX1188NL लगभग 1500 Vrms का अलगाव वोल्टेज प्रदान करता है, जो ईथरनेट उपकरणों को विद्युत सर्ज और ग्राउंड पोटेंशियल अंतर से बचाने में मदद करता है। यह अलगाव नेटवर्क उपकरणों में सुरक्षा और विश्वसनीयता आवश्यकताओं को पूरा करने के लिए आवश्यक है।

7. कौन से PHY चिप्स HX1188NL के साथ संगत हैं?

HX1188NL आमतौर पर 10/100Base-T ईथरनेट PHY चिप्स जैसे Microchip LAN8720, TI DP83848, और इसी तरह के फास्ट ईथरनेट ट्रांसीवर के साथ संगत है। हालांकि, डिजाइनरों को इष्टतम प्रदर्शन सुनिश्चित करने के लिए हमेशा PHY निर्माता के संदर्भ डिजाइन के साथ संगतता सत्यापित करनी चाहिए।

8. HX1188NL का समकक्ष या प्रतिस्थापन क्या है?

HX1188NL का एक सामान्य प्रतिस्थापन LP1188NL है, जो समान विद्युत विशेषताओं की पेशकश करता है, जिसमें 1:1 टर्न अनुपात और 10/100Base-T समर्थन शामिल है। समकक्ष का चयन करते समय, इंजीनियरों को अधिष्ठापन, इंसर्शन लॉस और अलगाव वोल्टेज जैसे प्रमुख मापदंडों को सत्यापित करना चाहिए।

9. ईथरनेट सर्किट डिजाइन में HX1188NL का उपयोग कैसे किया जाता है?

HX1188NL को ईथरनेट PHY और RJ45 कनेक्टर के बीच अलगाव और सिग्नल कंडीशनिंग प्रदान करने के लिए उपयोग किया जाता है। इसे आमतौर पर PCB पर PHY के करीब रखा जाता है, जिसमें उचित सेंटर-टैप बायसिंग और नियंत्रित प्रतिबाधा रूटिंग सिग्नल अखंडता और EMI अनुपालन सुनिश्चित करने के लिए होती है।

10. HX1188NL और एकीकृत मैग्नेटिक्स वाले RJ45 के बीच क्या अंतर है?

HX1188NL PCB पर उपयोग किया जाने वाला एक अलग LAN ट्रांसफार्मर है, जबकि एकीकृत मैग्नेटिक्स (MagJack) वाला RJ45 कनेक्टर ट्रांसफार्मर और कनेक्टर को एक ही घटक में जोड़ता है। अलग समाधान अधिक डिजाइन लचीलापन प्रदान करते हैं, जबकि एकीकृत समाधान लेआउट और असेंबली को सरल बनाते हैं।
