उत्पाद विवरण
उत्पत्ति के प्लेस: ग्वांगडोंग, चीन
ब्रांड नाम: LINK-PP
प्रमाणन: UL,RoHS,Reach,ISO
मॉडल संख्या: 7490100110A
भुगतान और शिपिंग शर्तें
न्यूनतम आदेश मात्रा: 400/2000/10K/25K/10
मूल्य: $0.06-$1.25
पैकेजिंग विवरण: टी एंड आर
प्रसव के समय: स्टॉक शिप में आज
भुगतान शर्तें: टीटी, नेट 30/60/90 दिन Day
आपूर्ति की क्षमता: 3KK/माह
शृंखला: |
WE-LAN 10/100 बेस-TX SMT ट्रांसफार्मर |
भाग संख्या:: |
7490100110ए |
मानक: |
10/100BASE-TX |
बंदरगाहों: |
1 |
पैकेट: |
श्रीमती |
परिचालन तापमान:: |
0 ° C से +70 ° C से |
अलगाव वोल्टेज: |
1500 वी (आरएमएस) |
अधिष्ठापन: |
350 µh |
शृंखला: |
WE-LAN 10/100 बेस-TX SMT ट्रांसफार्मर |
भाग संख्या:: |
7490100110ए |
मानक: |
10/100BASE-TX |
बंदरगाहों: |
1 |
पैकेट: |
श्रीमती |
परिचालन तापमान:: |
0 ° C से +70 ° C से |
अलगाव वोल्टेज: |
1500 वी (आरएमएस) |
अधिष्ठापन: |
350 µh |

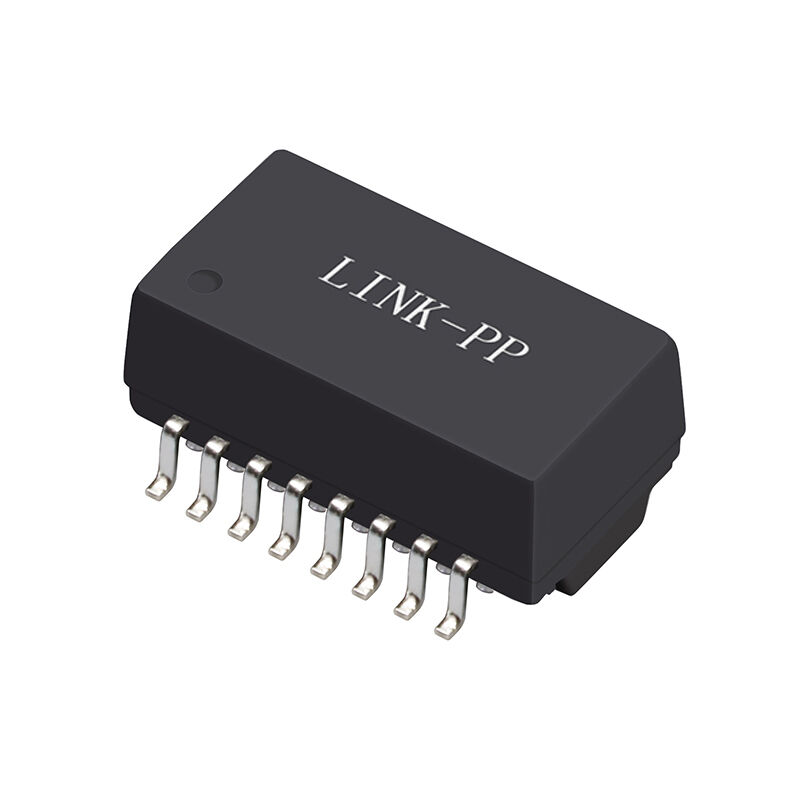

7490100110A LAN ट्रांसफार्मर एक एकल-पोर्ट 10/100BASE-TX LAN चुंबकीय मॉड्यूल है जिसे ईथरनेट नेटवर्किंग उपकरण के लिए डिज़ाइन किया गया है। इसमें 350 μH न्यूनतम प्रेरण क्षमता, 1500 V आरएमएस अलगाव वोल्टेज,और एक 11:1 मोड़ अनुपात (± 3%) स्थिर संकेत संचरण और विश्वसनीय विद्युत अलगाव सुनिश्चित करता है।
ट्रांसफार्मर 10/100 एमबीपीएस ईथरनेट डेटा दरों का समर्थन करता है, 0 °C से +70 °C तापमान सीमा के भीतर काम करता है, और उच्च घनत्व पीसीबी डिजाइनों के लिए एक कॉम्पैक्ट एसएमटी पैकेज में बनाया गया है।कम सम्मिलन हानि के साथ (-1.1 डीबी मैक्स), अनुकूलित वापसी हानि, और मजबूत अंतर-सामान्य-मोड अस्वीकृति, 7490100110A ईथरनेट स्विच, राउटर, औद्योगिक नेटवर्क उपकरण के लिए उपयुक्त है,और एम्बेडेड लैन इंटरफेस.
यह 7490100110A 10/100 ईथरनेट अनुप्रयोगों के लिए उत्कृष्ट संकेत अखंडता, ईएमआई दमन और विश्वसनीय डेटा संचरण सुनिश्चित करता है। यह कॉम्पैक्ट पीसीबी लेआउट के लिए अनुकूलित है, स्विच के लिए उपयुक्त है,राउटर, और औद्योगिक नेटवर्किंग उपकरण।
| संपत्ति | परीक्षण की शर्तें | मूल्य | इकाई | सहिष्णुता |
|---|---|---|---|---|
| प्रेरण क्षमता (एल) | 100 kHz / 100 mV @ 8 mA DC पूर्वाग्रह | 350 | μH | मिन. |
| इन्सुलेशन परीक्षण वोल्टेज (VT) | 1 मिनट | 1500 | V (RMS) | मिन. |
| सम्मिलन हानि (IL) | 1-100 मेगाहर्ट्ज़ | - एक।1 | डीबी | अधिकतम. |
| रिटर्न हानि (आरएल) | 1-30 मेगाहर्ट्ज़ @ 100 ओएम | -18 | डीबी | मिन. |
| 30-60 MHz @ 100 Ω | -14 | डीबी | मिन. | |
| 60-80 MHz @ 100 Ω | -12 | डीबी | मिन. | |
| 80-100 मेगाहर्ट्ज़ @ 100 Ω | -10 | डीबी | मिन. | |
| डिफरेंशियल टू कॉमन मोड रिजेक्शन रेशियो (DCMR) | 1-30 मेगाहर्ट्ज़ | -38 | डीबी | मिन. |
| 30-60 MHz | -38 | डीबी | मिन. | |
| 60-100 मेगाहर्ट्ज़ | -30 | डीबी | मिन. | |
| क्रॉसस्टॉक (सीटी) | 1-60 MHz | -40 | डीबी | मिन. |
| 60-100 मेगाहर्ट्ज़ | -35 | डीबी | मिन. | |
| मोड़ अनुपात (n) |
