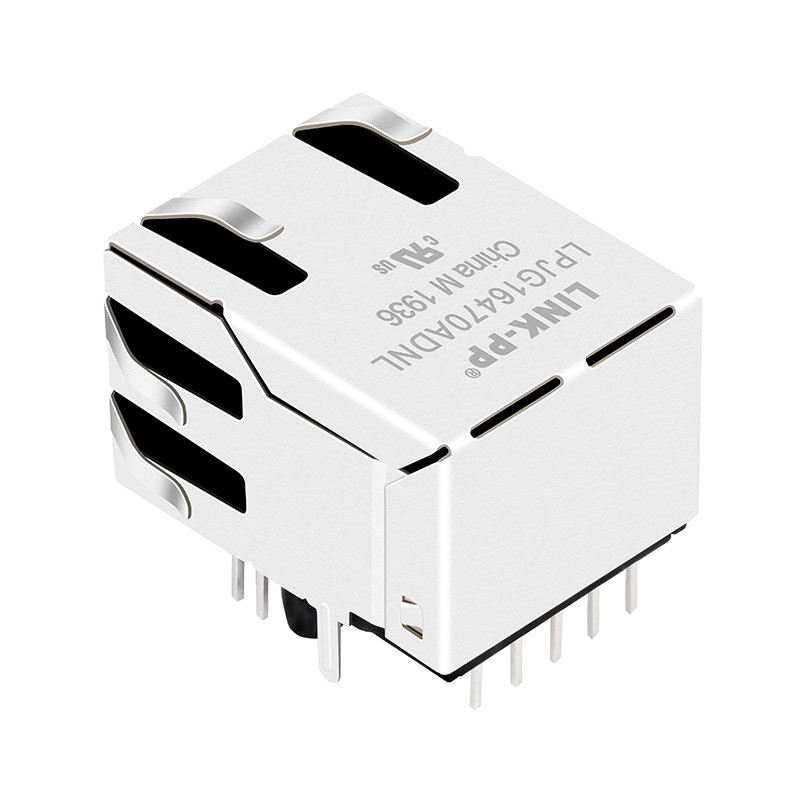

जेएक्सडी 1-0001 एनएल | एलपीजेजी 16470ADNL चुंबकीय आरजे 45 जैक गीग_इथरनेट कनेक्टिविटी

JXD1-0001NL मैग्नेटिक RJ45 जैक अवलोकन

1. उत्पाद जानकारी

• मॉडल: JXD1-0001NL
• उत्पाद विवरण: CONN, RJ45, 1X1, 1GD, 1:1, TU (ट्रांसफॉर्मर के साथ सिंगल-पोर्ट RJ45 गीगाबिट कनेक्टर)
• प्रमाणीकरण: RoHS अनुरूप

2. कनेक्टर प्रकार और प्रदर्शन

• कनेक्टर प्रकार: एकीकृत मैग्नेटिक्स के साथ RJ45 जैक
• पोर्ट की संख्या: 1x1 पोर्ट
• गति समर्थन: 1000 बेस-टी (गीगाबिट ईथरनेट)
• माउंटिंग ओरिएंटेशन: टैब अप, साइड एंट्री
• PoE स्तर: नॉन-PoE


3. भौतिक विशेषताएं

• माउंटिंग विधि: थ्रू होल
• कनेक्टर सामग्री:
• आवास: काला थर्मोप्लास्टिक सामग्री, UL94 V-0 लौ रिटार्डेंट रेटिंग
• शील्डिंग: पीतल, निकल प्लेटेड
• संपर्क: फॉस्फोर कांस्य
• संपर्क प्लेटिंग: चयनात्मक सोना चढ़ाना, संपर्क क्षेत्र में 30 माइक्रो-इंच न्यूनतम मोटाई
• आयाम:
• चौड़ाई: 15.75 मिमी
• ऊंचाई: 13.80 मिमी
• गहराई: 21.50 मिमी
• पिन स्पेसिंग: 2.54 मिमी

4. विद्युत विशेषताएं

• ट्रांसफॉर्मर टर्न अनुपात: 1:1 (100kHz पर 1.0 टर्न अनुपात)
• टर्न अनुपात सटीकता:
• (P9-P8):(J1-J2) = 1:1±5%
• (P7-P6):(J3-J6) = 1:1±5%
• (P5-P4):(J4-J5) = 1:1±5%
• (P3-P2):(J7-J8) = 1:1±5%
• प्राथमिक इंडक्शन: 350μH MIN @100kHz, 0.1V RMS DC BIAS
• DC प्रतिरोध: 1.2 OHMS MAX
• सम्मिलन हानि:
• 1-100 मेगाहर्ट्ज: -1.0dB MAX
• 100-125 मेगाहर्ट्ज: -1.2dB MAX
• वापसी हानि:
• 1-40 मेगाहर्ट्ज: -16dB MIN
• 40-80 मेगाहर्ट्ज: -10dB MIN
• 80-100 मेगाहर्ट्ज: -8dB MIN
• क्रॉसस्टॉक: 1-100MHz: -30dB MIN
• सामान्य मोड क्षीणन: 1-100MHz: -30dB MIN
• अलगाव वोल्टेज: PHY साइड से लाइन साइड तक:2250VDC


5. एलईडी संकेतक

• एलईडी कॉन्फ़िगरेशन: द्वि-रंग एलईडी
• एलईडी रंग और विनिर्देश:
• हरा: 565nm, 20mA, 2.4V(Vmax), 2.2V(Typ)
• पीला: 590nm, 20mA, 2.5V(Vmax), 2.1V(Typ)
• एलईडी पिन:
• हरा: P11(+), P12(-)
• पीला: P13(+), P14(-)

6. पर्यावरणीय विनिर्देश

• ऑपरेटिंग तापमान रेंज: -40°C से +85°C
• भंडारण तापमान रेंज: -40°C से +85°C
• सोल्डरिंग तापमान: वेव सोल्डरिंग प्रक्रिया, पीक तापमान 260°C अधिकतम, 10 सेकंड अधिकतम

7. पैकिंग जानकारी

• पैकिंग विधि: ट्रे
• मानक पैकेजिंग मात्रा: 50 टुकड़े/ट्रे
• प्रति बॉक्स मात्रा: 1200 टुकड़े/बॉक्स

8. पिन परिभाषा

• P1-P8: ईथरनेट सिग्नल पिन
• P9-P10: उपयोग नहीं किया गया
• P11-P12: हरा एलईडी
• P13-P14: पीला एलईडी
• J1-J8: RJ45 इंटरफ़ेस पिन

9. अनुपालन और प्रमाणन

• RoHS: RoHS निर्देश के अनुरूप
• FCC: FCC नियम और विनियम भाग 68 के अनुरूप

अनुप्रयोग नोट

• औद्योगिक स्वचालन, औद्योगिक इंटरनेट ऑफ थिंग्स और औद्योगिक नियंत्रण प्रणालियों के लिए उपयुक्त
• IEEE 802.3 मानक का समर्थन करें
• वेव सोल्डरिंग प्रक्रिया की सिफारिश की जाती है
