उत्पाद विवरण
उत्पत्ति के प्लेस: ग्वांगडोंग, चीन
ब्रांड नाम: LINK-PP
प्रमाणन: ISO 9001,ISO 14001,UL,SGS,REACH168
मॉडल संख्या: AFCT-57V6NSZ
भुगतान और शिपिंग शर्तें
न्यूनतम आदेश मात्रा: 10/100/25K
मूल्य: $0.11-$35
पैकेजिंग विवरण: 20/ट्रे
प्रसव के समय: भण्डार
भुगतान शर्तें: टीटी, नेट 30/60/90 दिन Day
आपूर्ति की क्षमता: 350K/माह
निर्दिष्टीकरण: |
AFCT-57V6NSZ |
डेटा दर: |
1.25 जीबीपीएस |
तरंग दैर्ध्य: |
1550nm |
मैक्सिमून दूरी: |
40000m |
फाइबर प्रकार: |
सिंगलेमोड ग्लास |
emitter: |
डीडब्ल्यूडीएम ईएमएल |
वोल्ट: |
3.3 v |
आवेदन: |
ईथरनेट |
कनेक्टर: |
LC द्वैध |
बढ़ते: |
Pluggable, SFP |
पर्यावरण: |
लीड मुक्त / आज्ञाकारी RoHS |
एम एस एल: |
1 (असीमित) |
निर्दिष्टीकरण: |
AFCT-57V6NSZ |
डेटा दर: |
1.25 जीबीपीएस |
तरंग दैर्ध्य: |
1550nm |
मैक्सिमून दूरी: |
40000m |
फाइबर प्रकार: |
सिंगलेमोड ग्लास |
emitter: |
डीडब्ल्यूडीएम ईएमएल |
वोल्ट: |
3.3 v |
आवेदन: |
ईथरनेट |
कनेक्टर: |
LC द्वैध |
बढ़ते: |
Pluggable, SFP |
पर्यावरण: |
लीड मुक्त / आज्ञाकारी RoHS |
एम एस एल: |
1 (असीमित) |
| विशेष विवरण: | AFCT-57V6NSZ |
| उत्पाद वर्ग: | फाइबर ऑप्टिक्स |
| परिवार उत्पाद: | ऑप्टिकल ट्रांसीवर |
| उत्पादन श्रेणी: | SFP |
| उत्पाद का नाम: | एसएफपी ऑप्टिकल ट्रांसीवर |
| स्थिति उपलब्ध है: | सक्रिय |
| RoHS: | RoHS-6 अनुपालन |
विशेष विवरण: | |
डेटा गति: | 1.25 जीबीपीएस |
| वेवलेंथ: | 1550nm |
| मैक्सिमून दूरी: | 40000m |
| फाइबर का प्रकार: | सिंगलेमोड ग्लास |
| emitter: | डीडब्ल्यूडीएम ईएमएल |
| वोल्टेज आपूर्ति: | 3.3 |
| अनुप्रयोगों: | ईथरनेट |
| कनेक्टर प्रकार: | एलसी डुप्लेक्स |
| माउन्टिंग का प्रकार: | Pluggable, SFP |
| लीड फ्री स्टेटस / आरओएचएस स्थिति: | लीड फ्री / आरओएचएस अनुपालन |
| नमी संवेदनशीलता स्तर (एमएसएल): | 1 (असीमित) |
फ़ीचर विवरण: |
• गिगाबिट ईथरनेट ट्रांसीवर
• RoHS कॉम्प्लाइंट
• आईईईई 802.3z, 1000BASE-ZX
• 40 किमी तक विस्तारित संचरण दूरी
• एसएफपी मल्टी सोर्स एग्रीमेंट (एमएसए) के साथ अनुपालन
• डुप्लेक्स-एलसी ऑप्टिकल इंटरफ़ेस
• 1550 एनएम डीएफबी-एलडी
• सीरियल आईडी
• डिजिटल नैदानिक निगरानी इंटरफ़ेस
• पिंजरे से आसान हटाने के लिए बैल डेलच
• औद्योगिक तापमान सीमा में उपलब्ध (-40 से + 85 डिग्री सेल्सियस)
• ईएसडी, आरएफ क्षेत्रों, और वीसीसी शोर के प्रति प्रतिरक्षा
• बहुत कम आरएफ उत्सर्जन के लिए बनाया गया है
• कक्षा 1 लेजर सुरक्षा
• एसी-युग्मित अंतर धारावाहिक I / O इंटरफ़ेस
• एकल +3.3 वोल्ट आपूर्ति ऑपरेशन
• कम बिजली अपव्यय
विवरण: |

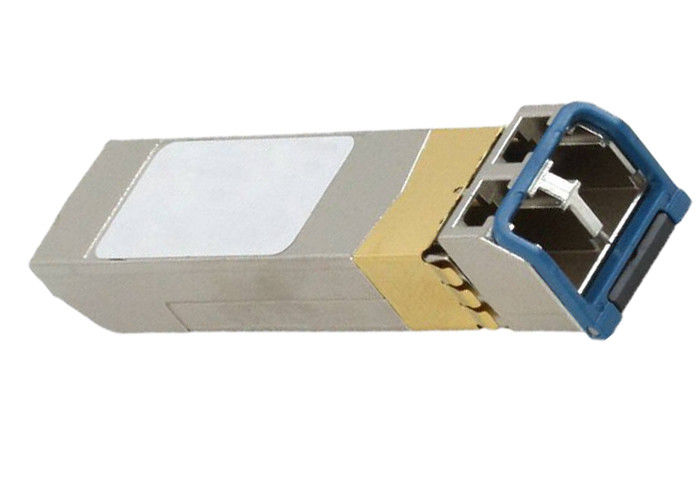

AFCT-57V6NSZ ट्रांसीवर 40 किमी तक ट्रांसमिशन दूरी पर गिगाबिट ईथरनेट अनुप्रयोगों के लिए एक विशेष रूप से अनुकूलित कम लागत वाली और हॉट-प्लग करने योग्य एसएफपी एमएसए-अनुरूप ऑप्टिकल इंटरकनेक्ट मॉड्यूल है।
AFCT-57V6NSZ भौतिक परत के सीरियल हिस्से को लागू करता है, और नीचे दिखाए गए सुविधाओं का समर्थन करता है AFCT-57V6NSZ में अंतर-सीरियल I / O इंटरफ़ेस लाइनें हैं जो एसी-युग्मित सिग्नल हैं। एवागो के लंबे तरंगदैर्ध्य एसएफपी मॉड्यूल का डिजाइन 1550 एनएम वितरित प्रतिक्रिया (डीएफबी) लेजर डायोड (एलडी) का उपयोग करता है और एक एकीकृत प्रीम्प्लीफायर / फोटो डिटेक्टर का लाभ लेता है। AFCT-57V6NSZ में ट्रांसमीटर, रिसीवर और नियंत्रण इलेक्ट्रॉनिक्स भी शामिल हैं।
एलसी कनेक्टर के साथ सिंगलेमोड ऑप्टिकल फाइबर, संचार मीडिया के रूप में सिफारिश की जाती है। AFCT-57V6NSZ में डिजिटल डायग्नोस्टिक मॉनिटरिंग (डीडीएम) फ़ंक्शन एसएफएफ -8472 के अनुसार है जो एक सीरियल-आईडी इंटरफ़ेस के माध्यम से ऑपरेटिंग तापमान, आपूर्ति वोल्टेज, लेजर पूर्वाग्रह वर्तमान, ट्रांसमीटर ऑप्टिकल आउटपुट पावर और ऑप्टिकल प्राप्त शक्ति की निगरानी की अनुमति देता है। निम्नलिखित पृष्ठ पर, तालिका 1 AFCT-57V6NSZ SFP के लिए सामान्य विनिर्देशों को सूचीबद्ध करता है।
चित्रा 1 AFCT-57V6NSZ इलेक्ट्रॉनिक्स का सरलीकृत ब्लॉक आरेख दिखाता है।
अनुप्रयोगों: |
• ईथरनेट स्विच
• बहु सेवा स्विच और राउटर
• ब्रॉडबैंड एकत्रीकरण और वायरलेस बुनियादी ढांचे
• बैकप्लेन अनुप्रयोगों को स्विच किया गया
• सर्वर खेतों के लिए हाई स्पीड इंटरफेस
• मेट्रो एक्सेस स्विच जीबीई कनेक्शन
