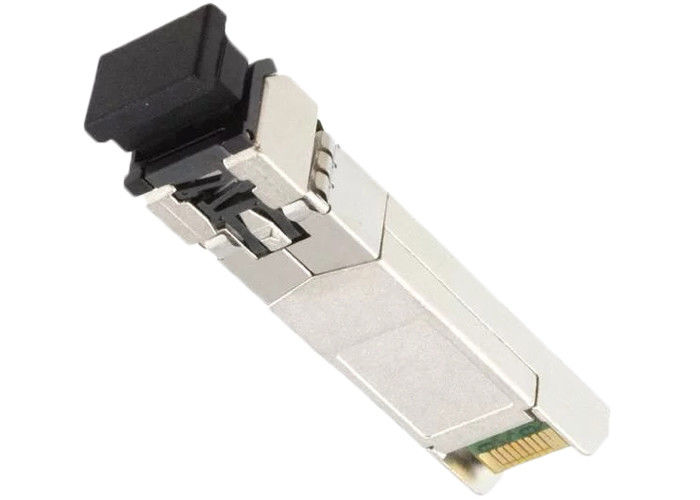

दर चयन के साथ AFBR-57R6AEZ RoHS अनुपालन एसएफपी ऑप्टिकल ट्रान्सीवर

दर चयन के साथ AFBR-57R6AEZ RoHS अनुपालन एसएफपी ऑप्टिकल ट्रान्सीवर

● खतरनाक पदार्थों (आरओएचएस) निर्देश पर प्रतिबंध के लिए अनुपालन
● प्रति एसएफएफ -8472 प्रति डायग्नोस्टिक फीचर्स "ऑप्टिकल ट्रांसीवर के लिए डायग्नोस्टिक मॉनिटरिंग इंटरफेस"
● वास्तविक समय की निगरानी:
- ऑप्टिकल पावर प्राप्त किया
लेजर पूर्वाग्रह वर्तमान
- तापमान
- वोल्टेज आपूर्ति
● प्रति एसएफएफ 8079 प्रति संशोधन कार्यक्षमता दर (संशोधन 1.7)
● वाइड तापमान और आपूर्ति वोल्टेज ऑपरेशन (-10 डिग्री सेल्सियस से 85 डिग्री सेल्सियस) (3.3 वी ± 10%)
● प्रति एसएफपी (एसएफएफ -8074i) प्रति-ट्रांसीवर विनिर्देश बहु-स्रोत अनुबंध और एसएफएफ -8472 (संशोधन 9.3)
- एफसी-पीआई 400-एम 5-एसएन -1 और 400-एम 6-एसएन -1 के लिए 4.25 जीबीडी फाइबर चैनल ऑपरेशन
- एफसी-पीआई 200-एम 5-एसएन -1 और 200-एम 6-एसएन -1 के लिए 2.125 जीबीडी फाइबर चैनल ऑपरेशन
एफसी-पीआई 100-एम 5-एसएन -1 और 100-एम 6-एसएन -1 के लिए -1.0625 जीबीडी फाइबर चैनल ऑपरेशन
- आईईईई 802.3 गिगाबिट ईथरनेट 1000बेस-एसएक्स के लिए 1.25 जीबीडी ऑपरेशन
● 4.25 जीबीडी पर लिंक लंबाई:
- 50 माइक्रोन एमएमएफ के साथ 150 मीटर, 62.5 माइक्रोन एमएमएफ के साथ 70 मीटर
● 2.125 जीबीडी पर लिंक लंबाई:
- 50 माइक्रोन एमएमएफ के साथ 300 मीटर, 62 मीटर माइक्रोन एमएमएफ के साथ 150 मीटर
● 1.0625 जीबीडी पर लिंक लंबाई:
- 50 माइक्रोन एमएमएफ के साथ 500 मीटर, 62.5 माइक्रोन एमएमएफ के साथ 300 मीटर
● लिंक लंबाई 1.25 जीबीडी पर:
- 50 माइक्रोन एमएमएफ के साथ 2 से 550 मीटर, 62.5 माइक्रोन एमएमएफ के साथ 2 से 275 मीटर
● एएनएसआई टीआईए / ईआईए 604-10 (एफओसीआईएस 10 ए) के अनुरूप एलसी डुप्लेक्स ऑप्टिकल कनेक्टर इंटरफ़ेस
● 850 एनएम वर्टिकल गुहा सतह उत्सर्जक लेजर (वीसीएसईएल) स्रोत प्रौद्योगिकी
● आईईसी 60825-1 कक्षा 1 / सीडीआरएच कक्षा 1 लेजर आंख सुरक्षित
● गीगाबिट ईथरनेट के साथ अनुपालन
● उच्च पोर्ट घनत्व अनुप्रयोगों के लिए उन्नत ईएमआई प्रदर्शन

● AFBR-57R6AEZ ऑप्टिकल ट्रांसीवर 4.25 जीबी / एस तक सिग्नल-आईएनजी दरों पर मल्टीमोड ऑप्टिकल फाइबर पर उच्च स्पीड सीरियल लिंक का समर्थन करता है। एलसी डुप्लेक्स ट्रांसीवर, एएनएसआई फाइबर चैनल एफसी-पीआई, एफसी-पीआई -2 के लिए छोटे फॉर्म प्लगबल (एसएफपी) मल्टी सोर्स एग्रीमेंट (एमएसए) मैकेनिकल और इलेक्ट्रिकल विनिर्देशों के साथ अनुपालन और गीगाबिट अनुप्रयोगों के लिए आईईईई 802.3 के अनुरूप। यह हिस्सा एसएफपी अनुरूप उपकरणों के साथ विद्युत रूप से अंतःक्रियाशील है।

● AFBR-57R6AEZ एक "क्वाड रेट" 850 एनएम एसएफपी है जो 4 जी / 2 जी / 1 जी फाइबर चैनल और 1 जी ईथरनेट विनिर्देशों के अनुपालन को सुनिश्चित करता है। उत्पाद के Rate_Select इनपुट का उपयोग करके, उपयोगकर्ता वांछित एसएफपी अनुपालन बिंदु सेट करता है। उच्च दर की स्थिति में, उत्पाद 4 जी / 2 जी / 1 जी फाइबर चैनल आधारित AFBR-57R5AEZ के बराबर है। कम दर की स्थिति में, उत्पाद 2 जी / 1 जी फाइबर चैनल 1 जी ईथरनेट ऑपरेटिंग मोड में चला जाता है।

● एसएफएफ -8074i में परिभाषित पारंपरिक एसएफपी इंटरफ़ेस में वृद्धि के रूप में, AFBR-57R6AEZ एसएफएफ -8472 (ऑप्टिकल ट्रांसीवर के लिए डिजिटल डायग्नोस्टिक इंटरफ़ेस) के अनुरूप है। एसएफएफ -8472 एमएसए में परिभाषित 2-तार सीरियल इंटरफ़ेस का उपयोग करके, AFBR-57R6AEZ वास्तविक समय तापमान, आपूर्ति वोल्टेज, लेजर पूर्वाग्रह वर्तमान, लेजर औसत आउटपुट पावर और इनपुट पावर प्रदान करता है। यह जानकारी पारंपरिक एसएफपी आधार डेटा के अतिरिक्त है। डिजिटल डायग्नोस्टिक इंटरफेस ट्रांसमीटर (TX_DISABLE) को अक्षम करने की क्षमता भी जोड़ता है, ट्रांसमीटर दोष (TX_FAULT) के लिए मॉनीटर करता है, और सिग्नल (आरएक्स_एलओएस) के रिसीवर लॉस के लिए मॉनीटर करता है।
