उत्पाद विवरण
उत्पत्ति के प्लेस: गुआंग्डोंग, चीन
ब्रांड नाम: LINK-PP
प्रमाणन: UL,ROHS,Reach,ISO
मॉडल संख्या: 7499010122
दस्तावेज़: LPJD5011BENL.pdf
भुगतान और शिपिंग शर्तें
न्यूनतम आदेश मात्रा: 50/500/1000/25K
मूल्य: $0.09-$1.25
पैकेजिंग विवरण: ट्यूब/कार्टन
प्रसव के समय: 1
भुगतान शर्तें: टीटी, नेट 30/60/90 दिन Day
आपूर्ति की क्षमता: 3000000/माह
भाग संख्या: |
7499010122 |
बंदरगाह विन्यास: |
1x1 |
माउन्टिंग का प्रकार:: |
होल के माध्यम से |
बढ़ते कोण: |
खड़ा |
परिचालन तापमान:: |
0°C से +70°C |
हिपोट टेस्ट: |
1 मिनट के लिए 2250V DC |
भाग संख्या: |
7499010122 |
बंदरगाह विन्यास: |
1x1 |
माउन्टिंग का प्रकार:: |
होल के माध्यम से |
बढ़ते कोण: |
खड़ा |
परिचालन तापमान:: |
0°C से +70°C |
हिपोट टेस्ट: |
1 मिनट के लिए 2250V DC |

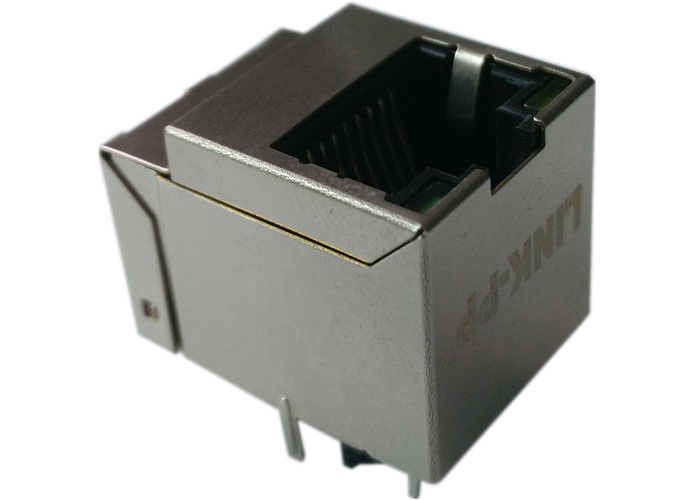

10/100 बेस-टी अनुप्रयोगों के लिए एकीकृत लैन ट्रांसफार्मर के साथ 7499010122 वर्टिकल आरजे45 कनेक्टर की खोज करें। शील्डेड 1x1 कैट 5, ऑटो एमडीआईएक्स, थ्रू-होल वर्टिकल माउंट, यूएल 94वी-0, और विश्वसनीय विद्युत प्रदर्शन।
| पैरामीटर | विनिर्देश |
|---|---|
| भाग संख्या | 7499010122 |
| उत्पाद प्रकार | एकीकृत आरजे45 कनेक्टर लैन ट्रांसफार्मर के साथ |
| कॉन्फ़िगरेशन | 1x1 (सिंगल पोर्ट) |
| पदों की संख्या | 8P8C |
| पोर्ट की संख्या | 1 |
| पंक्तियों की संख्या | 1 |
| माउंटिंग प्रकार | थ्रू होल |
| माउंटिंग कोण | वर्टिकल |
| टर्मिनेशन शैली | सोल्डर |
| शील्डिंग | शील्डेड |
| प्रदर्शन श्रेणी | कैट 5 |
| बोर्ड से ऊपर की ऊंचाई | 16.90 मिमी (0.665") |
| एलईडी संकेतक | हाँ |
| एलईडी रंग | पीला / हरा |
| अनुप्रयोग | 10/100 बेस-टी, ऑटो एमडीआईएक्स |
| अनुपालन | आईईईई 802.3u |
| यूएल फ़ाइल | E472316 |
| पैरामीटर | विनिर्देश |
|---|---|
| हाउसिंग सामग्री | थर्मोप्लास्टिक (यूएल 94वी-0) |
| आधार सामग्री | फेराइट |
| संपर्क प्लेटिंग | संपर्क क्षेत्र पर 30µ" गोल्ड |
| शील्ड सामग्री | कॉपर अलॉय |
| शील्ड प्लेटिंग | 50µ" निकल |
| तार प्रकार | QPN180 |
| पैरामीटर | परीक्षण की शर्तें | मान | इकाई | सहनशीलता |
|---|---|---|---|---|
| इंडक्टेंस (ओसीआई) | 100kHz / 100mV @ 8mA डीसी बायस | ≥ 350 | µH | — |
| टर्न अनुपात (टीएक्स/आरएक्स) | 100kHz / 100mV | 1:1 / 1:1 | — | ±2% |
| इंसर्शन लॉस | 1–65 मेगाहर्ट्ज | ≤ -1.0 | डीबी | — |
| रिटर्न लॉस | 1–30 मेगाहर्ट्ज | ≥ -18 | डीबी | — |
| 30–45 मेगाहर्ट्ज | ≥ -16 | डीबी | — | |
| 45–60 मेगाहर्ट्ज | ≥ -14 | डीबी | — | |
| 60–80 मेगाहर्ट्ज | ≥ -12 | डीबी | — | |
| कॉमन मोड रिजेक्शन | 1–100 मेगाहर्ट्ज | ≥ -35 | डीबी | — |
| क्रॉसस्टॉक | 1–100 मेगाहर्ट्ज | ≥ -35 | डीबी | — |
| पैरामीटर | विनिर्देश |
|---|---|
| ऑपरेटिंग तापमान | 0°C से +70°C |
| हिपोट टेस्ट | 2250 वी डीसी / 1 मिनट |
| पैरामीटर | विनिर्देश |
|---|---|
| फॉरवर्ड वोल्टेज | 1.8V – 2.5V |
| फॉरवर्ड करंट | 20 एमए |
7499010122 वर्टिकल आरजे45 कनेक्टर को 10/100 बेस-टी सर्किट में स्थिर विद्युत प्रदर्शन के लिए डिज़ाइन किया गया है।
1. इंडक्टेंस: 350 µH न्यूनतम।
2. टर्न अनुपात: 1:1 (टीएक्स) / 1:1 (आरएक्स), ±2%
3. इंसर्शन लॉस: 1–65 मेगाहर्ट्ज पर -1.0 डीबी अधिकतम।
4. रिटर्न लॉस:
1–30 मेगाहर्ट्ज पर -18 डीबी न्यूनतम।
30–45 मेगाहर्ट्ज पर -16 डीबी न्यूनतम।
45–60 मेगाहर्ट्ज पर -14 डीबी न्यूनतम।
60–80 मेगाहर्ट्ज पर -12 डीबी न्यूनतम।
5. कॉमन मोड रिजेक्शन: 1–100 मेगाहर्ट्ज पर -35 डीबी न्यूनतम।
6. क्रॉसस्टॉक: 1–100 मेगाहर्ट्ज पर -35 डीबी न्यूनतम।
यदि आपकी परियोजना कोएकीकृत मैग्नेटिक्स के साथ वर्टिकल आरजे45 कनेक्टरकी आवश्यकता है, तो 749901012210/100बेस-टीएक्सडिजाइन के लिए एक भरोसेमंद समाधान प्रदान करता है। इसकीथ्रू-होल वर्टिकल संरचना,शील्डेड निर्माण, औरकैट 5 प्रदर्शनइसे उन निर्माताओं के लिए एक व्यावहारिक विकल्प बनाते हैं जिन्हें स्थिर कनेक्टिविटी और कुशल पीसीबी एकीकरण की आवश्यकता होती है।
भाग संख्या7499010122विशेष रूप से इंजीनियरों, खरीद टीमों और खरीदारों के लिए प्रासंगिक है जो एकवर्टिकल इंटीग्रेटेड आरजे45 कनेक्टरकी तलाश में हैं जो लगातार प्रदर्शन और स्वीकृत सामग्री निर्माण के साथ ईथरनेट अनुप्रयोगों का समर्थन करता है।
7499010122 वर्टिकल आरजे45 कनेक्टरएक कॉम्पैक्ट, शील्डेड, एकीकृत ईथरनेट समाधान है जो10/100 बेस-टीअनुप्रयोगों के लिए बनाया गया है।ऑटो एमडीआईएक्स समर्थन, आईईईई 802.3u अनुपालन, वर्टिकल थ्रू-होल माउंटिंग, और विश्वसनीय विद्युत विशेषताओंके साथ, यह नेटवर्क हार्डवेयर के लिए एक टिकाऊ और कुशल आरजे45 इंटरफ़ेस की आवश्यकता के लिए एक स्मार्ट विकल्प है।1. 7499010122 वर्टिकल आरजे45 कनेक्टर का उपयोग किस लिए किया जाता है?
10/100 बेस-टी ईथरनेट अनुप्रयोगोंमें किया जाता है जहां बोर्ड-स्तरीय नेटवर्किंग डिजाइनों के लिएट्रांसफार्मर के साथ एकीकृत आरजे45 कनेक्टरकी आवश्यकता होती है।2. क्या 7499010122 कनेक्टर शील्डेड है?
शील्डेड आरजे45 कनेक्टरहै, जो विद्युत चुम्बकीय हस्तक्षेप के खिलाफ सुरक्षा में सुधार करने में मदद करता है।3. क्या 7499010122 ऑटो एमडीआईएक्स का समर्थन करता है?
ऑटो एमडीआईएक्स सक्षमहै, जो इसे संगत प्रणालियों में लचीले ईथरनेट कनेक्टिविटी के लिए उपयुक्त बनाता है।4. यह किस प्रकार की माउंटिंग का उपयोग करता है?
थ्रू-होल, वर्टिकल माउंटिंग स्टाइलका उपयोग करता है।5. क्या 7499010122 कैट 5 अनुप्रयोगों के लिए उपयुक्त है?
कैट 5 प्रदर्शन श्रेणीकनेक्टर के रूप में निर्दिष्ट किया गया है।
