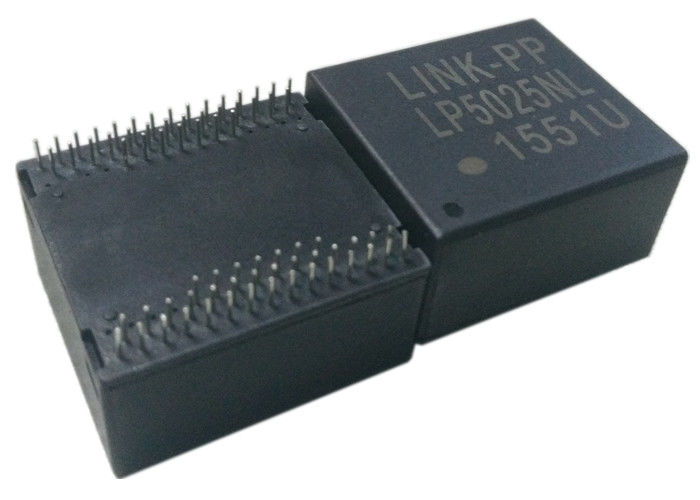

जी 4 पी 20 9एनएस -1 एलएफ | एलपी 5025 एनएल 1000 बेस-टी क्वाड पोर्ट मैग्नेटिक्स ट्रांसफार्मर

उत्पाद विवरण

उत्पत्ति के प्लेस: ग्वांगडोंग, चीन

ब्रांड नाम: LINK-PP

प्रमाणन: UL,RoHS,Reach,ISO

मॉडल संख्या: LP5025NL

भुगतान और शिपिंग शर्तें

न्यूनतम आदेश मात्रा: 400/2000/10K/25K/10

मूल्य: $0.06-$3.2

पैकेजिंग विवरण: टी एंड आर

प्रसव के समय: लगभग 1-2 दिन

भुगतान शर्तें: टीटी, नेट 30/60/90 दिन Day

आपूर्ति की क्षमता: 5KK/माह

सर्वोत्तम मूल्य प्राप्त करें
प्रमुखता देना:

क्वाड पोर्ट मैग्नेटिक मॉड्यूल

,

अलगाववादी ट्रांसफार्मर

,

G4P209NS-1 एलएफ

पी/एन:
G4P209NS-1 एलएफ
पोर्ट नं:
क्वाड पोर्ट
प्रकार:
चुंबकीय मॉड्यूल
गति:
1000बेस-टी
पद:
72 पिन
हाय-बर्तन:
1500Vrms
पी/एन:
G4P209NS-1 एलएफ
पोर्ट नं:
क्वाड पोर्ट
प्रकार:
चुंबकीय मॉड्यूल
गति:
1000बेस-टी
पद:
72 पिन
हाय-बर्तन:
1500Vrms
जी 4 पी 20 9एनएस -1 एलएफ | एलपी 5025 एनएल 1000 बेस-टी क्वाड पोर्ट मैग्नेटिक्स ट्रांसफार्मर

G4P209NS-1 LF की मुख्य विशेषताएं – 1000BASE-T क्वाड पोर्ट मैग्नेटिक मॉड्यूल

  • विशेष रूप से ईथरनेट 1000BASE-T क्वाड-पोर्ट अनुप्रयोगों के लिए डिज़ाइन किया गया है।
  • 16 जोड़े श्रेणी 5 असंशोधित मुड़ जोड़ी (UTP) केबल का समर्थन करता है।
  • केबल इंटरफ़ेस पर उत्कृष्ट सिग्नल अलगाव और कम सामान्य-मोड उत्सर्जन प्रदान करता है।
  • 1000BASE-T ईथरनेट के लिए IEEE 802.3ab विनिर्देशों के साथ पूरी तरह से अनुरूप।
  • RoHS अनुरूप – बाहरी पिनों पर Cd, Hg, Cr6+, PBB, PBDE, और Pb सहित खतरनाक पदार्थों से मुक्त
  • ऑपरेटिंग तापमान रेंज: 0°C से +70°C।
  • भंडारण तापमान रेंज: -25°C से +105°C।



G4P209NS-1 LF डेटाशीट



जी 4 पी 20 9एनएस -1 एलएफ |  एलपी 5025 एनएल 1000 बेस-टी क्वाड पोर्ट मैग्नेटिक्स ट्रांसफार्मर 0जी 4 पी 20 9एनएस -1 एलएफ |  एलपी 5025 एनएल 1000 बेस-टी क्वाड पोर्ट मैग्नेटिक्स ट्रांसफार्मर 1



G4P209NS-1 LF के लिए @ 25°C पर विद्युत विनिर्देश

मूलभूत पैरामीटर

पैरामीटर मान टिप्पणियाँ
पार्ट नंबर G4P209NS-1 LF 1000 बेस-टी क्वाड पोर्ट मैग्नेटिक्स मॉड्यूल
टर्न अनुपात TX 1CT:1CT ±5%
टर्न अनुपात RX 1CT:1CT ±5%
OCL 350 μH न्यूनतम @100KHz/0.1V 8mA DC बायस के साथ
HI-POT 1500 Vrms -

क्रॉस-टॉक एटेन्यूएशन (dB न्यूनतम)

आवृत्ति मान
30MHz -40
60MHz -35
100MHz -30

इन्सर्शन लॉस (dB अधिकतम)

आवृत्ति रेंज मान
1-100MHz -1.0

रिटर्न लॉस (dB न्यूनतम) @ लोड 100Ω

आवृत्ति मान
1-30MHz -18
40MHz -14.4
50MHz -13.1
60-80MHz -12
100MHz -12

डिफरेंशियल टू कॉमन मोड रिजेक्शन (DCMR) (dB न्यूनतम)

आवृत्ति मान
30MHz -40
60MHz -35
100MHz -30
