LPJ19911ADNL SMT RJ45 एकीकृत 10/100BASE-T चुंबकत्व के साथ, ईएमआई स्प्रिंग फिंगर, एलईडी विकल्प, रिफ्लो संगत, -40 ̊ + 85 °C. डेटाशीट और क्रॉस-रेफर्स।

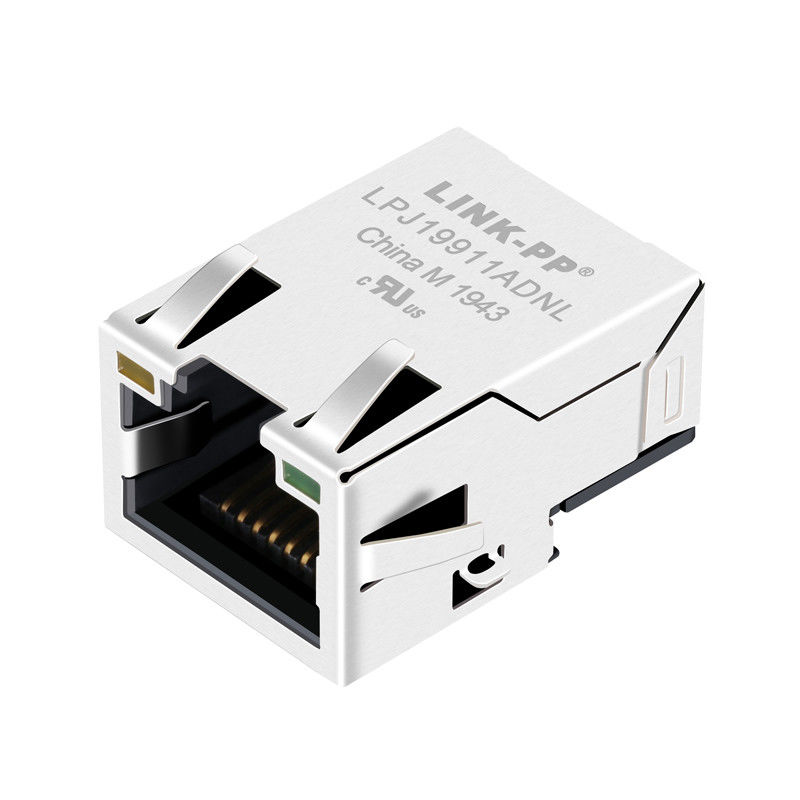

दLPJ19911ADNLएक कम प्रोफ़ाइल, एकल-पोर्ट एसएमटी आरजे 45 कनेक्टर है जिसमें अंतर्निहित 10/100BASE-T चुंबक और एलईडी संकेतक हैं। इसमें कॉमन-मोड स्ट्रोक और ट्रांसफार्मर घुमाव शामिल हैं (टर्न अनुपात 1CT:1CT) विशिष्ट फास्ट ईथरनेट अलगाव और युग्मन आवश्यकताओं को पूरा करता है, जबकि ईएमआई स्प्रिंग फिंगर शील्ड टैब विकिरण उत्सर्जन को कम करने के लिए चेसिस ग्राउंडिंग विकल्प प्रदान करते हैं।कनेक्टर अनुशंसित आईआर रिफ्लो प्रोफाइल के साथ एसएमटी रिफ्लो असेंबली के लिए अनुकूलित है और इसे-40 °C से +85 °C, इसे औद्योगिक, दूरसंचार और एम्बेडेड नेटवर्क अनुप्रयोगों के लिए उपयुक्त बनाता है जहां मजबूत थर्मल प्रदर्शन और स्वचालित उत्पादन की आवश्यकता होती है।
| पैरामीटर | विनिर्देश |
|---|---|
| भाग संख्या | LPJ19911ADNL |
| कनेक्टर का प्रकार | एकीकृत चुंबक के साथ SMT RJ45 कनेक्टर |
| बंदरगाहों की संख्या | 1 × 1 |
| लटकन अभिविन्यास | ऊपर (टैब ऊपर) |
| माउंटिंग प्रकार | सतह माउंट (SMT) |
| सोल्डर का प्रकार | पुनः प्रवाह |
| डेटा दर | 10/100BASE-T |
| पीओई समर्थन | गैर-पीओई |
| एलईडी विकल्प | हाँ (लिंक / गतिविधि) |
| ईएमआई सुरक्षा | ईएमआई स्प्रिंग फिंगर / ईएमआई टैब |
| परिचालन तापमान | -40 °C से +85 °C |
| अनुपालन | RoHS अनुरूप |
| आयाम | आकार |
|---|---|
| लम्बाई | 21.60 ± 0.5 मिमी |
| चौड़ाई | 15.6 मिमी |
| ऊंचाई (सामने) | 11.35 मिमी |
| ऊंचाई (पीछे) | 8.9 मिमी |
| पैरामीटर | विनिर्देश |
|---|---|
| घुमाव अनुपात | 1CT: 1CT ± 5% |
| ओपन सर्किट इंडक्टेंस (OCL) | ≥ 350 μH @ 100 kHz, 0.1 V, 8 mA DC Bias |
| सम्मिलन हानि | ≤ 1.2 डीबी (1100 मेगाहर्ट्ज) |
| रिटर्न हानि* | डेटाशीट देखें (आवृत्ति-निर्भर) |
| क्रॉसस्टॉक | ≤ -30 डीबी (1100 मेगाहर्ट्ज) |
| सामान्य मोड अस्वीकृति (CMR) | ≤ -30 डीबी (1100 मेगाहर्ट्ज) |
| अलगाव (PHY से लाइन तक) | 1500 Vrms |
| ऑपरेटिंग तापमान (इलेक्ट्रिकल) | -40 °C से +85 °C |
*रिटर्न हानि के मान आवृत्ति पर निर्भर हैं; पूर्ण रिटर्न हानि तालिका के लिए कृपया आधिकारिक डेटाशीट देखें।
| पद | विनिर्देश |
|---|---|
| प्रीहीट तापमान | 150 ∼ 200 °C |
| प्रीहीट समय | 60 ¢ 180 सेकंड |
| रखरखाव / भिगोने का तापमान | 217 °C |
| 217 °C से ऊपर का समय | 60 ¢ 150 सेकंड |
| चरम तापमान | 250 °C (+0 / -5 °C) |
| चरम समय | अधिकतम 5 सेकंड |
| ताप दर | ≤ 3 °C/सेकंड |
| शीतलन दर | ≤ 6 °C/सेक |
| कुल रिफ्लो समय | ≤ 6 मिनट |
| निर्माता | संगत भाग संख्या |
|---|---|
| वर्थ इलेक्ट्रॉनिक | 7498011122AR |
| वर्थ इलेक्ट्रॉनिक | 7498011122 |
LPJ19911ADNL एक एकल-पोर्ट SMT RJ45 कनेक्टर है जिसमें एकीकृत 10/100BASE-T चुंबकत्व, एलईडी स्थिति, ईएमआई स्प्रिंग फिंगर्स (छाप टैब) और एक SMT रिफ्लो-संगत पदचिह्न है।उपभोक्ता पर स्थान-बचत LAN इंटरफेस के लिए डिज़ाइन किया गया, औद्योगिक और एम्बेडेड पीसीबी, भाग विश्वसनीय संकेत अखंडता, व्यापक तापमान संचालन (-40 °C से +85 °C) और स्वचालित एसएमटी असेंबली के लिए डिज़ाइन किया गया है।
