उत्पाद विवरण:
भुगतान & नौवहन नियमों:
|
| MIDCOM पी.एन.: | JX10-0061NL | चीन में बना: | SM-LPJ6011BBNL |
|---|---|---|---|
| आवेदन: | एम्बेडेड कंप्यूटिंग | श्रेणी: | फास्ट आरजे 45 मैग्जैक |
| बंदरगाह: | एकल | Hipot: | 1500V |
| प्रमुखता से दिखाना: | साथ आकर्षणविद्या आरजे 45,आरजे 45 जैक चुंबकीय |
||

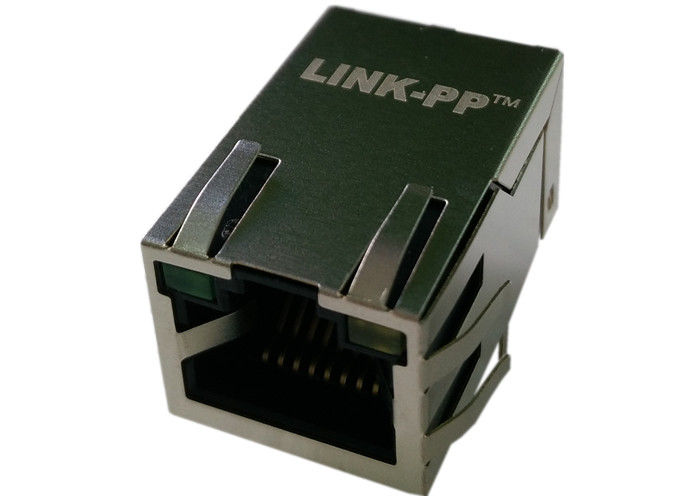

जेएक्स 10-0061 एनएल पल्स | ||||||||||||||||||||||||||||||||
व्यापारी भाग संख्या | JX10-0061NL |
| ||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
चीन में निर्मित | SM-LPJ6011BBNL | |||||||||||||||||||||||||||||||
उत्पादक | लिंक-पीपी चीन | |||||||||||||||||||||||||||||||
विवरण | आरजे 45 मैग्नेटिक्स एकीकृत | |||||||||||||||||||||||||||||||
दस्तावेज उपलब्ध हैं | पीडीएफ / 3 डी / चरण / IGS / मूल्य / क्रॉस | |||||||||||||||||||||||||||||||
उपलब्ध मात्रा | 2,000 पीसीएस या 4 सप्ताह | |||||||||||||||||||||||||||||||
जेएक्स 10-0061 एनएल टेस्ट नोट्स (25 ± 5 ℃)
1.TR:(100KHz,0.1V);
TX = 1CT: 1CT ± 3% आरएक्स = 1 सीटी: 1 सीटी ± 3% पी 2.ओसीएल: (100 किलोहर्ट्ज़, 100 एमवी, 8 एमए, डीसी बाईस)
पिन: (पी 1, पी 2), (पी 7, पी 8) = 350uH मिनट
3.HIPOT:
पिन (पी 1, पी 3, पी 2) से (जे 1, जे 2) = 1500 वीएसी 60 सेकेंड के लिए
पिन (पी 7, पी 6, पी 8) से (जे 3, जे 6) = 1500 वीएसी 60 सेकेंड के लिए
4. प्रवेश नुकसान:
-1.0 डीबी MAX @ 0.3MHz से 100MHz
5. प्यार नुकसान:
-20 डीबी MIN @ 1MHz से 10MHz
-16 डीबी MIN @ 10MHz से 30MHz
-12 डीबी MIN @ 30MHz से 60MHz
-10 डीबी MIN @ 60MHz से 100MHz
6. क्रॉस टॉक:
-40 डीबी MIN @ 1MHz से 30MHz
-35 डीबी MIN @ 30MHz से 60MHz
-30 डीबी MIN @ 60MHz से 100MHz
7. आम तौर पर मोड संशोधन करने के लिए कॉमन:
-30 डीबी MIN @ 1MHz से 50MHz
-20 डीबी MIN @ 50MHz से 150MHz
8. तापमान TEMPERATURE: -40 ℃ ~ + 85 ℃।
