उत्पाद विवरण
उत्पत्ति के प्लेस: गुआंग्डोंग, चीन
ब्रांड नाम: LINK-PP
प्रमाणन: UL,ROHS,Reach,ISO
मॉडल संख्या: 51F-1203GYD2NL
भुगतान और शिपिंग शर्तें
न्यूनतम आदेश मात्रा: 50/500/1000/25K
मूल्य: $0.09-$1.85
पैकेजिंग विवरण: 60pcs / Tray22 ट्रे / गत्ते का डिब्बा, Size37 * 30 * 30 सेमी, 10KGS (1320pcs)
प्रसव के समय: भण्डार
भुगतान शर्तें: टीटी, नेट 30/60/90 दिन Day
आपूर्ति की क्षमता: 3000000/माह
भाग संख्या: |
LPJD0012BENL |
चित्र संख्या: |
51F-1203GYD2NL |
मूल Munafactuer: |
लिंक-पीपी |
ईथरनेट: |
10 / 100Base-T ईथरनेट बनावट |
समाप्ति: |
मिलाप |
mouting: |
180 कोण |
भाग संख्या: |
LPJD0012BENL |
चित्र संख्या: |
51F-1203GYD2NL |
मूल Munafactuer: |
लिंक-पीपी |
ईथरनेट: |
10 / 100Base-T ईथरनेट बनावट |
समाप्ति: |
मिलाप |
mouting: |
180 कोण |

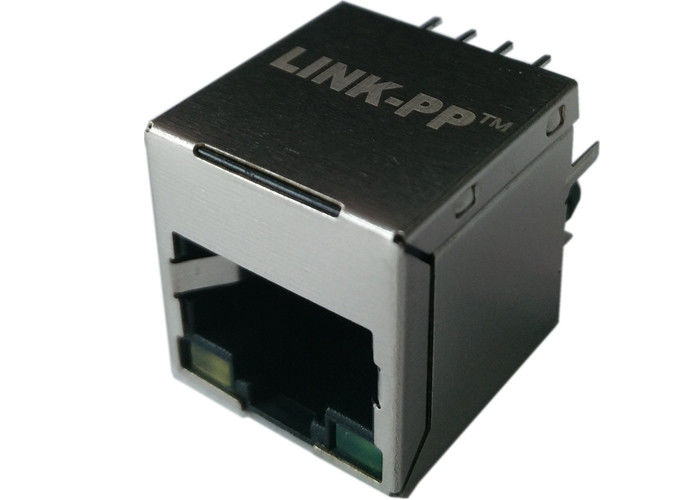

| 51F-1203GYD2NL | वर्टिकल माउंट आरजे 45 एलपीजेडी 0012 बीएनएलएल | शीर्ष प्रविष्टि आरजे 45 कनेक्टर | लंबवत आरजे 45 |
51 एफ-1203 जीवायडी 2 एनएल क्रॉस / पीडीएफ / डेटाशीट / मूल्य / 3 डी / क्रॉस लिंक-पीपी एलपीजेडी 0012 बीएनएल
• प्रत्येक PHY का समर्थन करने के लिए चुंबकीय डिजाइन
• आईईईई 802.3 और एएनएसआई एक्स 3.263 मानकों को पूरा या पार करें
• 8 एमए पूर्वाग्रह के साथ 350uH मिनट ओसीएल सहित
• आईईईई 802.3 आवश्यकता के अनुसार न्यूनतम 1500Vrms अलगाव
परीक्षा नोट्स (25 ± 5 ℃)
1.TR:(100KHz,0.1V);
TX = 1CT: 1CT ± 2% आरएक्स = 1 सीटी: 1 सीटी ± 2% पी 2.एलएक्स: (100 किलोहर्ट्ज, 100 एमवी, 8 एमए, डीसी बाईस)
पिन: (आर 1-आर 3), (आर 4-आर 6) = 350 यूएच मिन
3. ट्रांसमीटर फिल्टर और रिसीवर फ़िल्टर प्रकार:
बैलेंस कम पास 100Ω प्रतिबाधा
4.HIPOT:
इनपुट (आर 1-आर 3) आउटपुट (सी 1-सी 2): 1500VAC 60sec
इनपुट (आर 4-आर 6) आउटपुट (सी 3-सी 6): 1500VAC 60sec
5. प्रवेश नुकसान:
-1.0 डीबी MAX @ 1.0MHz से 100MHz
6. प्यार नुकसान:
-18 डीबी MIN @ 1.0MHz से 30MHz
-16 डीबी MIN @ 30MHz से 60MHz
-12 डीबी MIN @ 60MHz से 80MHz
7. क्रॉस टॉक:
-30 डीबी MIN @ 1.0MHz से 100MHz
8. कॉममन मोड रिजेक्शन:
-30 डीबी MIN @ 1.0MHz से 100MHz
9. तापमान टेपरेटर: 0 ℃ ~ 70 ℃।
टिप्पणियाँ:
1. एसओएचओ (एडीएसएल जैसे आवेदन का समर्थन करने के लिए डिज़ाइन किया गया
मोडेम), लैन-ऑन-मदरबोर्ड (एलओएम), हब और स्विच।
2. आईईईई 802.3 विनिर्देश देता है
3. कनेक्टर सामग्री:
आवास: थर्मोप्लास्टिक UL94V-0
संपर्क / शील्ड: कॉपर मिश्र धातु
शील्ड चढ़ाना: निकल
संपर्क चढ़ाना: सोने के 6 माइक्रो-इंच मिनट। संपर्क क्षेत्र में।
4.वेव सोल्डर टिप तापमान: 265 ℃ अधिकतम
वेव सोल्डर टिप तापमान का समय: 5 सेक अधिकतम
| 51F-1203GYD2NL 180 डिग्री वर्टिकल आरजे 45 जैक 10/100 बीटी चुंबकीय मॉड्यूल LPJD0012BENL | ||
|---|---|---|
| 51F-1203GYD2NL | ARJC02-111008B | 51F-1203GYD2NL |
| ARJ11A-masl-QU2 | ARJC07-111071A | एआरजे 11 सी-एमसीएसएटी- एबी-एक्सएमयू 2 |
| XMV-9813-8812-S0L1T1-बी | XMV-9813-8812-S0L1T1-बी | एआरजे 11 सी-एमएएसएएए- बीए-एक्सएलयू 2 |
| ARJ11A-MDSN-MU2 | ARJC02-111006K | एआरजे 11 सी-मसाब- बीए-एक्सएमयू 2 |
| XRJV-01V-4-D12-380 | XRJV-01V-4-D12-180 | एआरजे 11 सी-मसाद- एए-एक्सएमयू 2 |
| ARJ11B-MASAA-MU2 | ARJC02-111006K | 51F-1203GYD2NL |
| XRJV-01V-4-D12-180 | ARJC01-111002AR | ARJ11D-MASB-BA-XMU2 |
| ARJ11B-Masaj-MU2 | ARJC01-111002T | ARJ11D-MCSC-LU2 |
| ARV11-3689 | 51F-1203GYD2NL | ARJ11D-MDSD-AB-XLT2 |
| ARJ11B-Masan-LU2 | XRJV-01V-4-D12-380 | XRJV-01V-4-D12-380 |
| ARJ11B-MASBF-LU2 | XRJV-01V-4-D12-180 | ARJ11D-MDSE-AB-XMU2 |
| XRJV-01V-4-D12-380 | XMV-9813-8812-S0L1T1-बी | ARJ11D-MASE-AB-XMU2 |
| ARJ11B-MASCB-LT2 | ARJP11A-MASA-BA-EMU2 | ARJ11D-MDSG-BA-XMU2 |
| ARJ11B-MBSCB-AB-ELT2 | XMV-9813-8812-S0L1T1-बी | ARJ11D-MASG-BA-XMU2 |
| 51F-1203GYD2NL | ARJP11A-MBSB-AB-EMU2 | ARJ11D-MASG-एए XMU2 |
| ARJ11B-MESBQ-AB-EMU2 | ARJC02-111006E | 51F-1203GYD2NL |
| ARJ11B-MASBQ-MU2 | ARJP11B-MASA-BA-EMU2 | ARJ11D-MDSH-AB-XLU2 |
| XRJV-01V-4-D12-180 | ARJP11B-MBSB-AB-EMU2 | ARJ11D-मैश-BA-XLU2 |
| ARJ11B-MFSBQ-एए EMU2 | 51F-1203GYD2NL | ARJ11D-MBSJ-ए-DA-HLT2 |
| XRJV-01V-4-D12-380 | ARJP11C-MASB-एबी-ए-FMU2 | ARJ11D-MBSK-ए-DA-HMU2 |
| 51F-1203GYD2NL | XRJV-01V-4-D12-380 | XRJV-01V-4-D12-180 |
51F-1203GYD2NL 180 डिग्री वर्टिकल आरजे 45 जैक 10/100 बीटी चुंबकीय मॉड्यूल LPJD0012BENL
