उत्पाद विवरण
उत्पत्ति के प्लेस: गुआंग्डोंग, चीन
ब्रांड नाम: LINK-PP
प्रमाणन: UL,ROHS,Reach,ISO
मॉडल संख्या: 47F-1205GYD2
भुगतान और शिपिंग शर्तें
न्यूनतम आदेश मात्रा: 50/500/1000
मूल्य: Supportive & Competitive
पैकेजिंग विवरण: 1 ट्रे में 50 पीसी, 1 गत्ते का डिब्बा, जो 32 * 30 * 31, 9 किग्रा प्रत्येक कार्टन के (1200pcs) में 24
प्रसव के समय: भण्डार
भुगतान शर्तें: टीटी, नेट 30/60/90 दिन Day
आपूर्ति की क्षमता: 3000000/माह
भाग संख्या: |
47F-1205GYD2 |
बड़े पैमाने पर उत्पादन: |
47F-1205GYD2 |
मूल Munafactuer: |
लिंक-पीपी |
आवेदन: |
10 / 100Base-T |
परिवार: |
आकर्षणविद्या साथ जैक |
mouting: |
डुबकी / शीर्ष एंट्री |
भाग संख्या: |
47F-1205GYD2 |
बड़े पैमाने पर उत्पादन: |
47F-1205GYD2 |
मूल Munafactuer: |
लिंक-पीपी |
आवेदन: |
10 / 100Base-T |
परिवार: |
आकर्षणविद्या साथ जैक |
mouting: |
डुबकी / शीर्ष एंट्री |
| 47F-1205GYD2 | मैग्जैक 47 एफ-1205 जीवायडी 2 | 10 / 100Mbps | आंतरिक चुंबकीय के साथ आरजे 45 |
47 एफ-1205 जीवायडी 2 वाईडीएस क्रॉस / पीडीएफ / डेटाशीट / मूल्य / 3 डी / क्रॉस

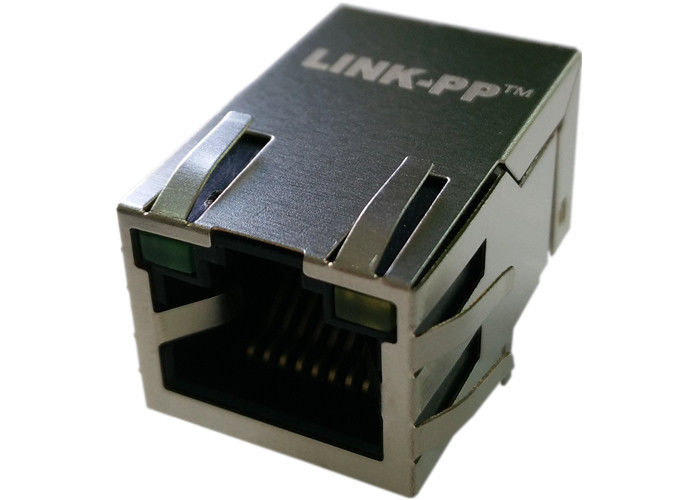

आरजे 45 10/100 बेस-टी जैक डब्ल्यू आईथ मैग्नेटिक मॉड्यूल
विशेषताएं
● 1 एक्स 1 टैब-यूपी, 1 "आंतरिक चुंबकीय के साथ लंबे आरजे 45
● 8 या 6-पिन सिग्नल पिन संस्करण उपलब्ध हैं
● एल ई डी के साथ और बिना उपलब्ध
● सीएटी 5 और 6 फास्ट ईथरनेट केबल या बेहतर यूटीपी के लिए उपयुक्त
● आंतरिक चुंबकत्व HI-POT और कार्यक्षमता के लिए 100% विद्युत परीक्षण किया जाता है
● 8 एमए पूर्वाग्रह वर्तमान के साथ 350 μH न्यूनतम ओसीएल
● यूएल 60 9 50-1 द्वारा मान्यता प्राप्त
घर निर्माण की सामग्री:
सामग्री: नायलॉन जीएफ (Fr50) UL94V-0 मानक रंग: काला
सामग्री डालें:
सामग्री: फोस-कांस्य सी 5210 ईएच --- 0.35 मिमी मोटाई
डालें- पीबीटी जीएफ UL94V-0
1. विभाजन (1) निकेल
2. प्लेटिंग (2) 100% एसएन
3. चढ़ाना (3) गोल्ड (3u "~ 50u")
प्लेट सामग्री: पीबीटी जीएफ उल 94V-0
संपर्क पिन सामग्री:
सामग्री: फोस-कांस्य सी 5191 --- 0.35 मिमी मोटाई
1. विभाजन (1) निकेल
2. प्लेटिंग (2) 100% एसएन
शील्डिंग सामग्री: ब्रास सी 2680 प्लेटिंग निकल
ऑपरेटिंग लाइफ: 750 चक्र MIN।
पर्यावरण
भंडारण तापमान: -40 ℃ से + 85 ℃
ऑपरेटिंग तापमान: 0 ℃ से + 70 ℃
मॉड्यूलर प्लग के साथ MATS FCC भाग 68, SUBPARTF के अनुरूप

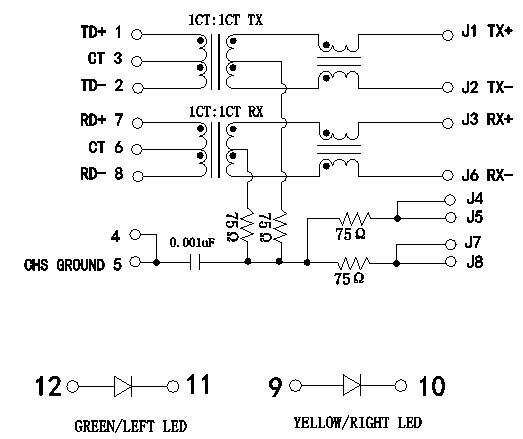

| 47 एफ-1205 जीवायडी 2 आरजे 45 10/100 बेस-टी जैक चुंबकीय मॉड्यूल 1 सीटी के साथ: 1 सीटी अनुपात बदलता है | ||
|---|---|---|
| 47F-1205GYD2 | स्टीवर्ट कनेक्टर | एसआई-60,136-एफ |
| ARJ11A-masl-QU2 | ARJC07-111071A | एआरजे 11 सी-एमसीएसएटी- एबी-एक्सएमयू 2 |
| ARJC07-111071A | 47F-1205GYD2 | एआरजे 11 सी-एमएएसएएए- बीए-एक्सएलयू 2 |
| ARJ11A-MDSN-MU2 | ARJC02-111006K | एआरजे 11 सी-मसाब- बीए-एक्सएमयू 2 |
| ARJC07-111071A | ARV11-3824I | एआरजे 11 सी-मसाद- एए-एक्सएमयू 2 |
| ARJ11B-MASAA-MU2 | ARJC02-111006K | ARJC01-111002AR |
| 47F-1205GYD2 | ARJC01-111002AR | ARJ11D-MASB-BA-XMU2 |
| ARJ11B-Masaj-MU2 | ARJC01-111002T | ARJ11D-MCSC-LU2 |
| 47F-1205GYD2 | ARJC02-111006K | ARJ11D-MDSD-AB-XLT2 |
| ARJ11B-Masan-LU2 | 13F-60NDK2NL | 47F-1205GYD2 |
| ARJ11B-MASBF-LU2 | ARJC01-111002AR | ARJ11D-MDSE-AB-XMU2 |
| 47F-1205GYD2 | 13F-60NDK2NL | ARJ11D-MASE-AB-XMU2 |
| ARJ11B-MASCB-LT2 | ARJP11A-MASA-BA-EMU2 | ARJ11D-MDSG-BA-XMU2 |
| ARJ11B-MBSCB-AB-ELT2 | एसआई-60,136-एफ | ARJ11D-MASG-BA-XMU2 |
| ARJC01-111002AR | ARJP11A-MBSB-AB-EMU2 | ARJ11D-MASG-एए XMU2 |
| ARJ11B-MESBQ-AB-EMU2 | ARJC02-111006E | ARJC01-111002AR |
| ARJ11B-MASBQ-MU2 | ARJP11B-MASA-BA-EMU2 | ARJ11D-MDSH-AB-XLU2 |
| ARJC07-111071A | ARJP11B-MBSB-AB-EMU2 | ARJ11D-मैश-BA-XLU2 |
| ARJ11B-MFSBQ-एए EMU2 | ARJC07-111071A | ARJ11D-MBSJ-ए-DA-HLT2 |
| 47F-1205GYD2 | ARJP11C-MASB-एबी-ए-FMU2 | ARJ11D-MBSK-ए-DA-HMU2 |
| ARJ11B-MASBR-QU2 | 13F-60NDK2NL | ARJ11D-MBSL-ए-DA-HLU2 |
परीक्षा नोट्स (25 ± 5 ℃)
1.TR:(100KHZ,0.1V);
TX = 1CT: 1CT ± 3% आरएक्स = 1 सीटी: 1 सीटी ± 3% पी 2.एलएक्स: (100 किलोहर्ट्ज़, 100 एमवी, 8 एमए, डीसी बाईस)
पिन: (पी 1, पी 2), (पी 7, पी 8) = 350uH मिनट
3.HIPOT:
पिन (पी 1, पी 3, पी 2) से (जे 1, जे 2) = 1500 वीएसी 60 सेकेंड के लिए
पिन (पी 7, पी 6, पी 8) से (जे 3, जे 6) = 1500 वीएसी 60 सेकेंड के लिए
4. प्रवेश नुकसान:
-1.0 डीबी MAX @ 1.0MHz से 65MHz
5. प्यार नुकसान:
-20 डीबी MIN @ 1MHz से 10MHz
-16 डीबी MIN @ 10MHz से 30MHz
-12 डीबी MIN @ 30MHz से 60MHz
-10 डीबी MIN @ 60MHz से 100MHz
6. क्रॉस टॉक:
-40 डीबी MIN @ 1MHz से 30MHz
-35 डीबी MIN @ 30MHz से 60MHz
-30 डीबी MIN @ 60MHz से 100MHz
7. आम तौर पर मोड संशोधन करने के लिए कॉमन:
-30 डीबी MIN @ 1MHz से 50MHz
-20 डीबी MIN @ 50MHz से 150MHz
8. तापमान TEMPERATURE: 0 ℃ ~ 70 ℃।
47F-1205GYD2
